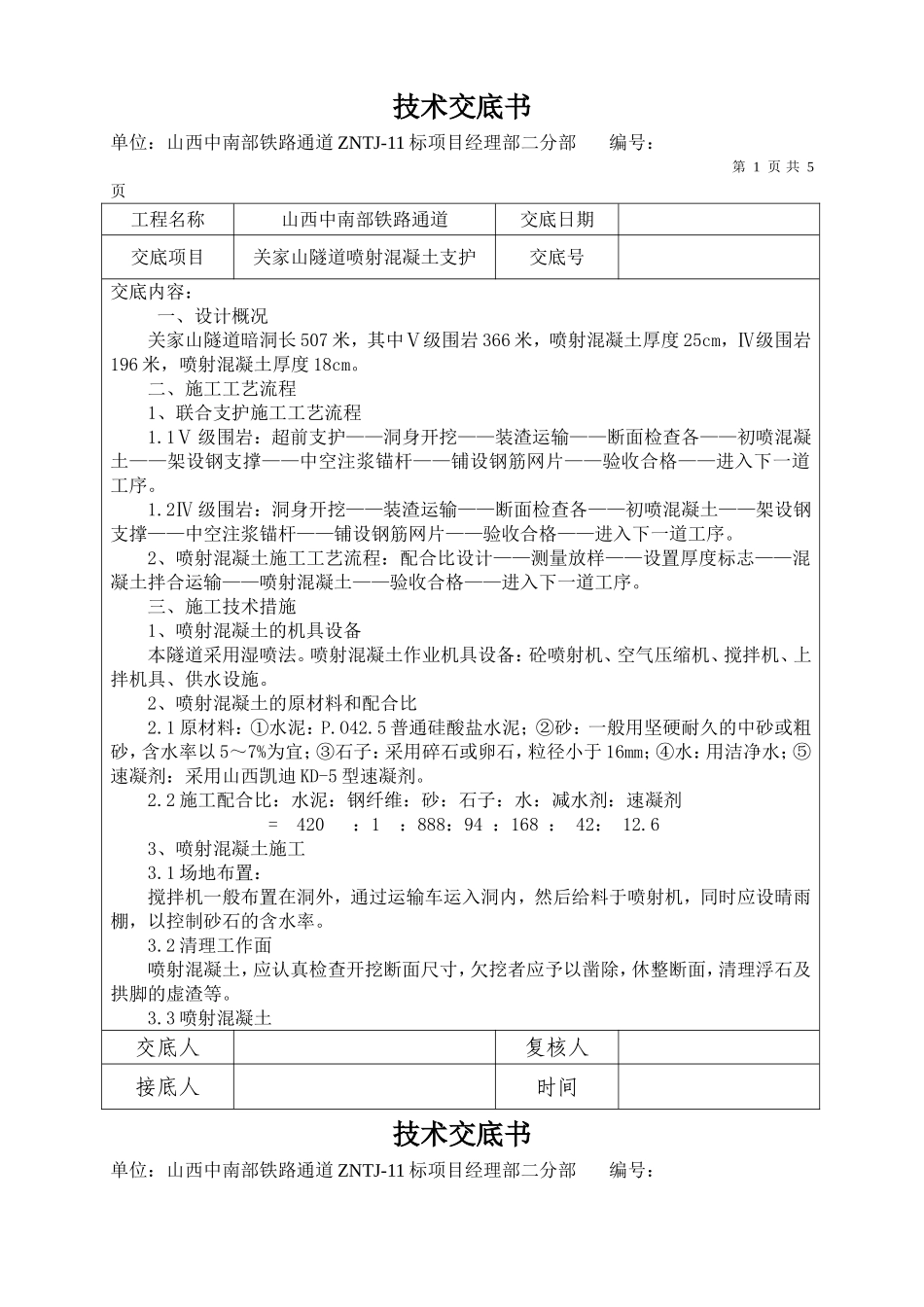

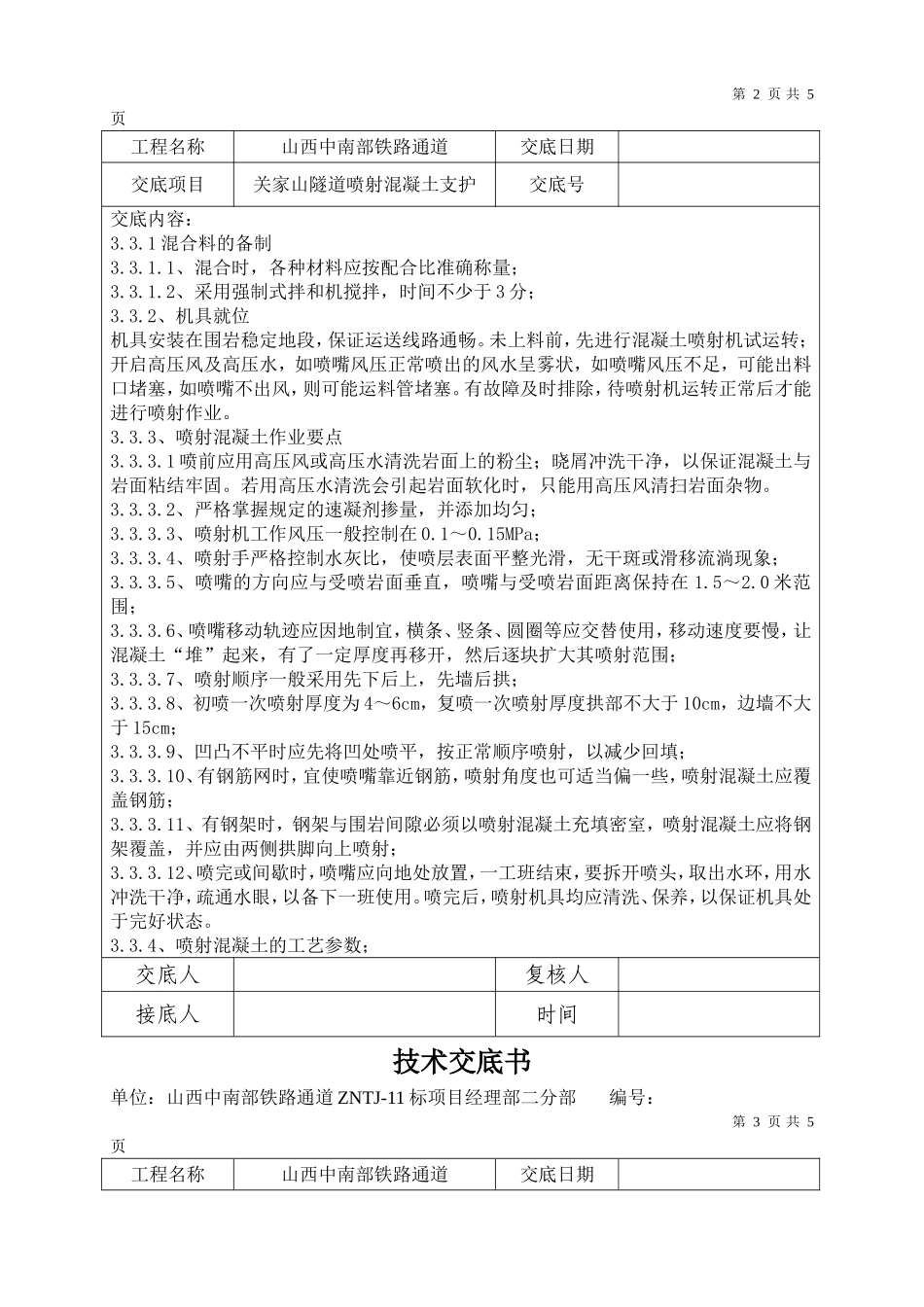

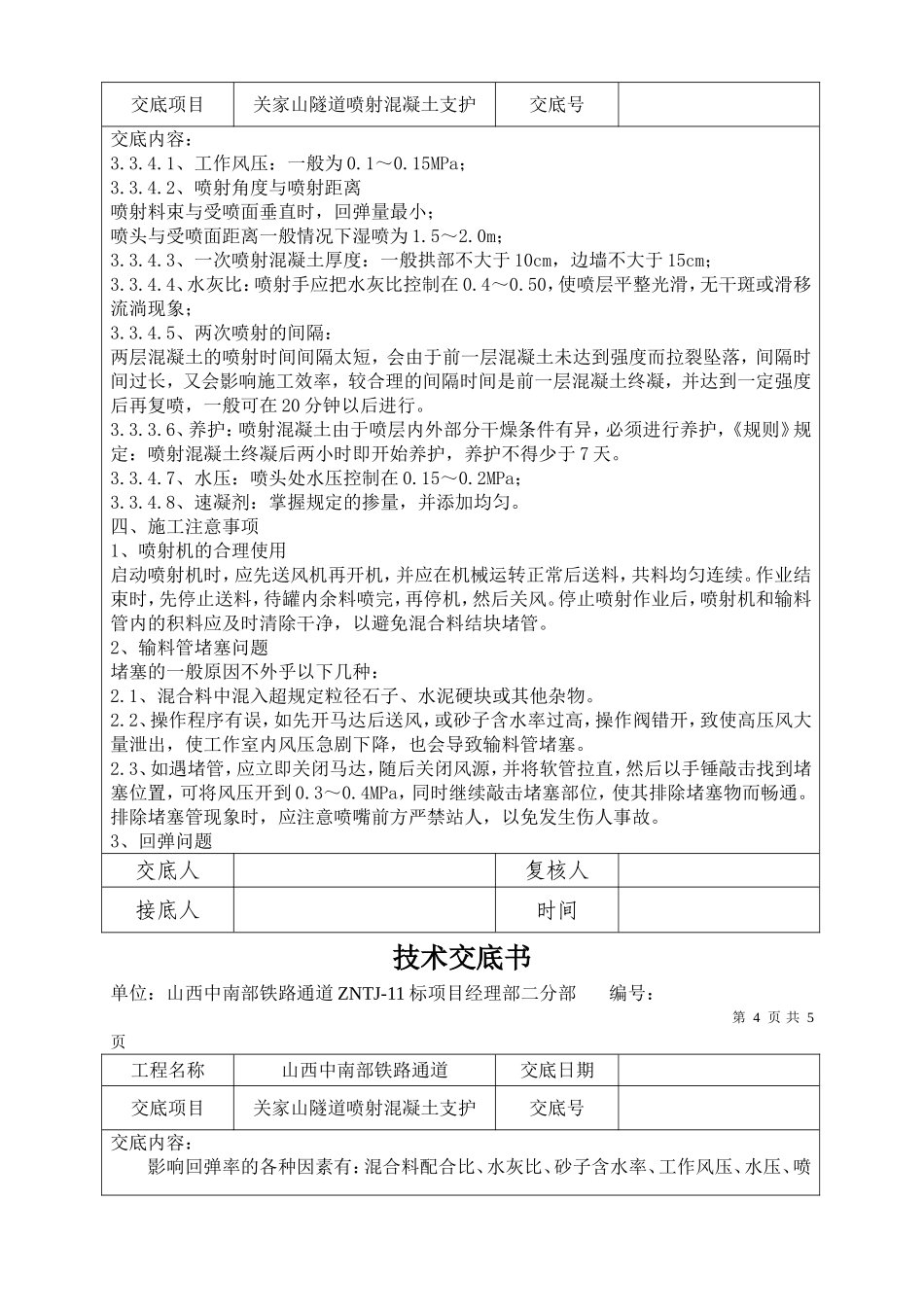

技术交底书单位：山西中南部铁路通道ZNTJ-11标项目经理部二分部编号：第1页共5页工程名称山西中南部铁路通道交底日期交底项目关家山隧道喷射混凝土支护交底号交底内容：一、设计概况关家山隧道暗洞长507米，其中Ⅴ级围岩366米，喷射混凝土厚度25cm，Ⅳ级围岩196米，喷射混凝土厚度18cm。二、施工工艺流程1、联合支护施工工艺流程1.1Ⅴ级围岩：超前支护——洞身开挖——装渣运输——断面检查各——初喷混凝土——架设钢支撑——中空注浆锚杆——铺设钢筋网片——验收合格——进入下一道工序。1.2Ⅳ级围岩：洞身开挖——装渣运输——断面检查各——初喷混凝土——架设钢支撑——中空注浆锚杆——铺设钢筋网片——验收合格——进入下一道工序。2、喷射混凝土施工工艺流程：配合比设计——测量放样——设置厚度标志——混凝土拌合运输——喷射混凝土——验收合格——进入下一道工序。三、施工技术措施1、喷射混凝土的机具设备本隧道采用湿喷法。喷射混凝土作业机具设备：砼喷射机、空气压缩机、搅拌机、上拌机具、供水设施。2、喷射混凝土的原材料和配合比2.1原材料：①水泥：P.O42.5普通硅酸盐水泥；②砂：一般用坚硬耐久的中砂或粗砂，含水率以5～7%为宜；③石子：采用碎石或卵石，粒径小于16mm；④水：用洁净水；⑤速凝剂：采用山西凯迪KD-5型速凝剂。2.2施工配合比：水泥：钢纤维：砂：石子：水：减水剂：速凝剂=420：1：888：94：168：42：12.63、喷射混凝土施工3.1场地布置：搅拌机一般布置在洞外，通过运输车运入洞内，然后给料于喷射机，同时应设晴雨棚，以控制砂石的含水率。3.2清理工作面喷射混凝土，应认真检查开挖断面尺寸，欠挖者应予以凿除，休整断面，清理浮石及拱脚的虚渣等。3.3喷射混凝土交底人复核人接底人时间技术交底书单位：山西中南部铁路通道ZNTJ-11标项目经理部二分部编号：第2页共5页工程名称山西中南部铁路通道交底日期交底项目关家山隧道喷射混凝土支护交底号交底内容：3.3.1混合料的备制3.3.1.1、混合时，各种材料应按配合比准确称量；3.3.1.2、采用强制式拌和机搅拌，时间不少于3分；3.3.2、机具就位机具安装在围岩稳定地段，保证运送线路通畅。未上料前，先进行混凝土喷射机试运转；开启高压风及高压水，如喷嘴风压正常喷出的风水呈雾状，如喷嘴风压不足，可能出料口堵塞，如喷嘴不出风，则可能运料管堵塞。有故障及时排除，待喷射机运转正常后才能进行喷射作业。3.3.3、喷射混凝土作业要点3.3.3.1喷前应用高压风或高压水清洗岩面上的粉尘；晓屑冲洗干净，以保证混凝土与岩面粘结牢固。若用高压水清洗会引起岩面软化时，只能用高压风清扫岩面杂物。3.3.3.2、严格掌握规定的速凝剂掺量，并添加均匀；3.3.3.3、喷射机工作风压一般控制在0.1～0.15MPa；3.3.3.4、喷射手严格控制水灰比，使喷层表面平整光滑，无干斑或滑移流淌现象；3.3.3.5、喷嘴的方向应与受喷岩面垂直，喷嘴与受喷岩面距离保持在1.5～2.0米范围；3.3.3.6、喷嘴移动轨迹应因地制宜，横条、竖条、圆圈等应交替使用，移动速度要慢，让混凝土“堆”起来，有了一定厚度再移开，然后逐块扩大其喷射范围；3.3.3.7、喷射顺序一般采用先下后上，先墙后拱；3.3.3.8、初喷一次喷射厚度为4～6cm，复喷一次喷射厚度拱部不大于10cm，边墙不大于15cm；3.3.3.9、凹凸不平时应先将凹处喷平，按正常顺序喷射，以减少回填；3.3.3.10、有钢筋网时，宜使喷嘴靠近钢筋，喷射角度也可适当偏一些，喷射混凝土应覆盖钢筋；3.3.3.11、有钢架时，钢架与围岩间隙必须以喷射混凝土充填密室，喷射混凝土应将钢架覆盖，并应由两侧拱脚向上喷射；3.3.3.12、喷完或间歇时，喷嘴应向地处放置，一工班结束，要拆开喷头，取出水环，用水冲洗干净，疏通水眼，以备下一班使用。喷完后，喷射机具均应清洗、保养，以保证机具处于完好状态。3.3.4、喷射混凝土的工艺参数；交底人复核人接底人时间技术交底书单位：山西中南部铁路通道ZNTJ-11标项目经理部二分部编号：第3页共5页工程名称山西中南部铁路通道交底日期交底项目关家山隧道喷射混凝土支护交底号交底内容：3.3.4.1、工作风压：一般为0.1～0.15MPa；3.3.4.2、喷射角度与喷射...
