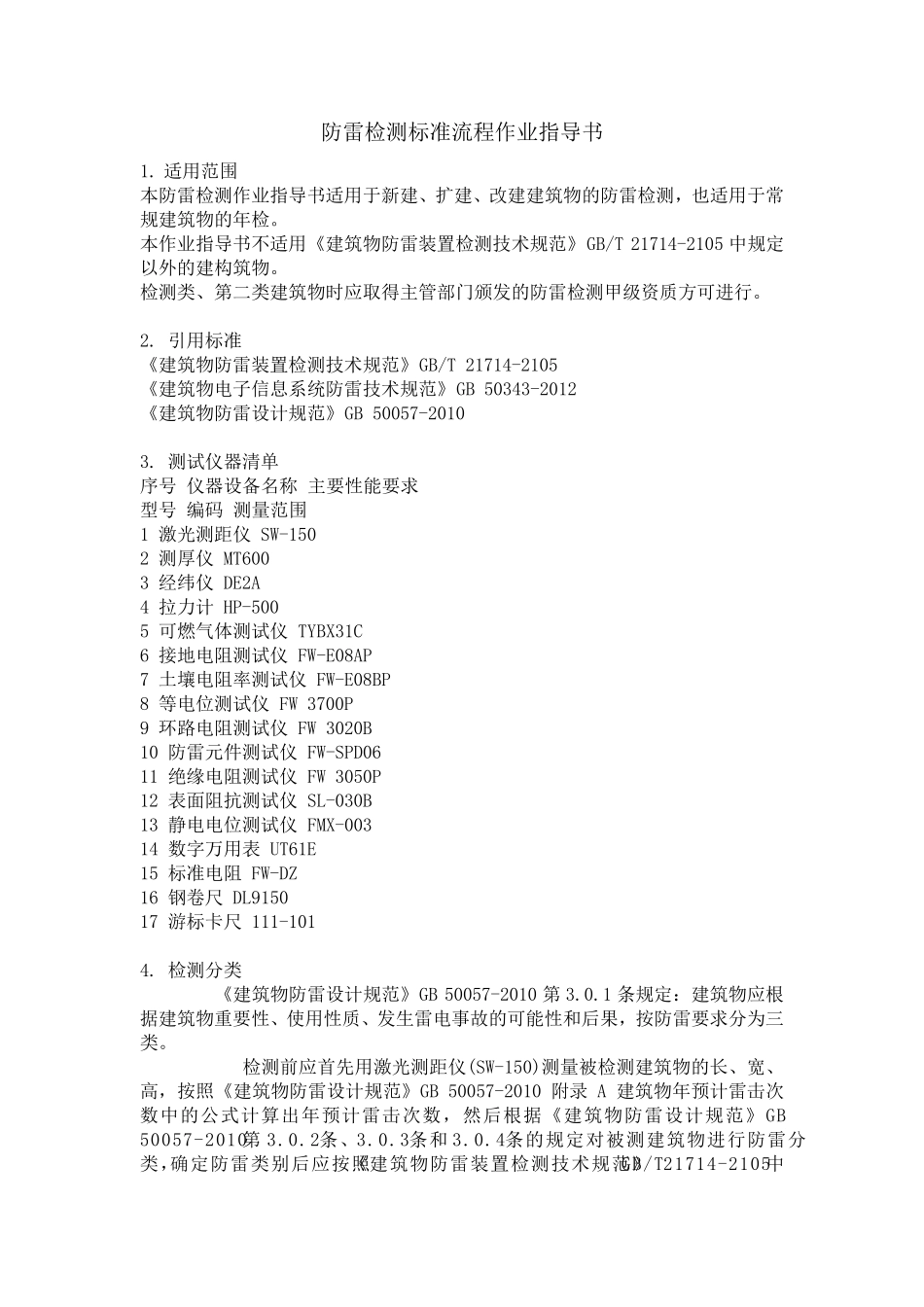

防雷检测标准流程作业指导书 1. 适用范围 本防雷检测作业指导书适用于新建、扩建、改建建筑物的防雷检测，也适用于常规建筑物的年检。 本作业指导书不适用《建筑物防雷装置检测技术规范》GB/T 21714-2105 中规定以外的建构筑物。 检测类、第二类建筑物时应取得主管部门颁发的防雷检测甲级资质方可进行。 2. 引用标准 《建筑物防雷装置检测技术规范》GB/T 21714-2105 《建筑物电子信息系统防雷技术规范》GB 50343-2012 《建筑物防雷设计规范》GB 50057-2010 3. 测试仪器清单 序号 仪器设备名称 主要性能要求 型号 编码 测量范围 1 激光测距仪 SW-150 2 测厚仪 MT600 3 经纬仪 DE2A 4 拉力计 HP-500 5 可燃气体测试仪 TYBX31C 6 接地电阻测试仪 FW-E08AP 7 土壤电阻率测试仪 FW-E08BP 8 等电位测试仪 FW 3700P 9 环路电阻测试仪 FW 3020B 10 防雷元件测试仪 FW-SPD06 11 绝缘电阻测试仪 FW 3050P 12 表面阻抗测试仪 SL-030B 13 静电电位测试仪 FMX-003 14 数字万用表 UT61E 15 标准电阻 FW-DZ 16 钢卷尺 DL9150 17 游标卡尺 111-101 4. 检测分类 《建筑物防雷设计规范》GB 50057-2010 第 3.0.1 条规定：建筑物应根据建筑物重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。 检测前应首先用激光测距仪(SW-150)测量被检测建筑物的长、宽、高，按照《建筑物防雷设计规范》GB 50057-2010 附录A 建筑物年预计雷击次数中的公式 计算 出 年预计雷击次数，然 后根据《建筑物防雷设计规范》GB 50057-2010 第 3.0.2条、3.0.3条和3.0.4条的规定对 被测建筑物进行防雷分类，确 定防雷类别 后应按照《建筑物防雷装置检测技术规范》GB/T 21714-2105 中规定的不同防雷类型的建筑物分别进行检测。 年预计雷击次数计算公式： N = k ×N g×A e 式中：N—建筑物年预计雷击次数 (次/a)； k—校正系数, 在一般情况下取 1；位于河边、湖边、山坡下或山地中土壤电阻率较小处、地下水露头处、土山顶部、山谷风口等处的建筑物，以及特别潮湿的建筑物取 1.5；金属屋面没有接地的砖木结构建筑物取 1.7；位于山顶上或旷野的孤立建筑物取 2； N g—建筑物所处地区雷击大地的年平均密度 (次/km2/a)； A e—与建筑物截收相同雷击次数的等效面积 (km2)。 3.0.2 在可能发生对地闪击的地区，遇下列情况之一时，应划为*类防雷建筑物：...
