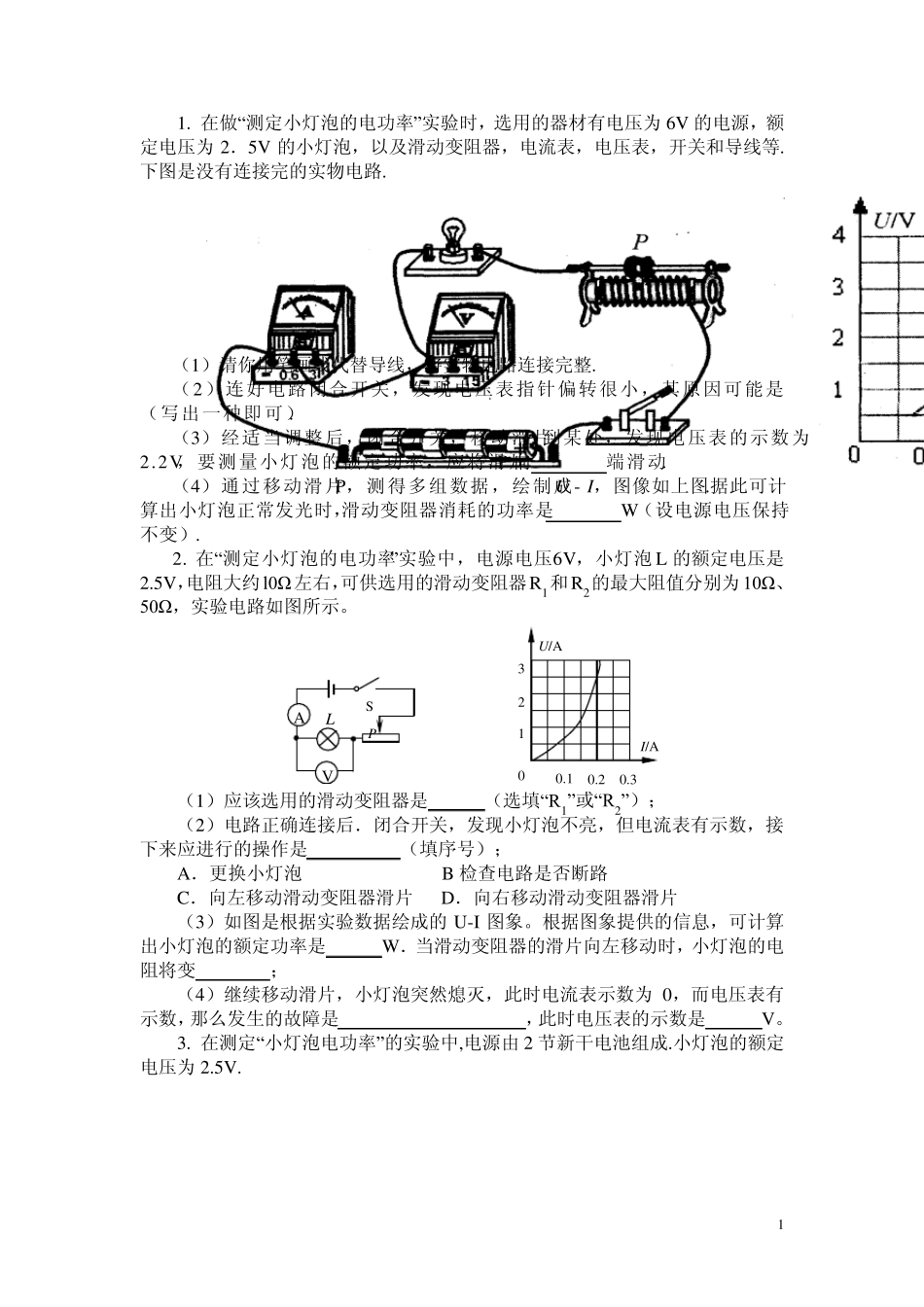

1 1. 在做“测定小灯泡的电功率” 实验时,选用的器材有电压为 6V 的电源,额定电压为 2.5V 的小灯泡,以及滑动变阻器,电流表,电压表,开关和导线等.下图是没有连接完的实物电路. (1)请你用笔画线代替导线,将实物电路连接完整. (2)连好电路闭合开关,发现电压表指针偏转很小,其原因可能是 (写出一种即可). (3)经适当调整后,闭合开关,移动滑片P 到某处,发现电压表的示数为2.2V,要测量小灯泡的额定功率,应将滑片P 向 端滑动. (4)通过移动滑片P,测得多组数据,绘制成U - I,图像如上图.据此可计算出小灯泡正常发光时,滑动变阻器消耗的功率是 W(设电源电压保持不变). 2. 在“测定小灯泡的电功率” 实验中,电源电压6V,小灯泡 L 的额定电压是2.5V,电阻大约l0Ω 左右,可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω 、50Ω ,实验电路如图所示。 (1)应该选用的滑动变阻器是 (选填“R1” 或“R2” ); (2)电路正确连接后.闭合开关,发现小灯泡不亮,但电流表有示数,接下来应进行的操作是 (填序号); A.更换小灯泡 B 检查电路是否断路 C.向左移动滑动变阻器滑片 D.向右移动滑动变阻器滑片 (3)如图是根据实验数据绘成的 U-I 图象。根据图象提供的信息,可计算出小灯泡的额定功率是 W .当滑动变阻器的滑片向左移动时,小灯泡的电阻将变 ; (4)继续移动滑片,小灯泡突然熄灭,此时电流表示数为 0,而电压表有示数,那么发生的故障是 ,此时电压表的示数是 V。 3. 在测定“小灯泡电功率” 的实验中,电源由 2 节新干电池组成.小灯泡的额定电压为 2.5V. I/A 0 U/A 1 2 3 0.1 0.2 0.3 S P V A L 2 图乙 图丙 (1)请用笔画线代替导线,将如图甲所示的实验电路连接完整. (2)小芳同学闭合开关,移动滑片P 到某一位置时,电压表示数如图乙所示.若她想要测定小灯泡的额定功率,应将图甲中的滑片P 向_______(选填“A” 或 “B” )端移动. (3)小芳同学移动滑片P,记下了多组对应的电压表和电流表的示数,并绘制成图丙所示的I-U 图像,根据图像信息,可算出小灯泡的额定功率是_______W. (4)由图像知,小灯泡的电阻随电压的增大而逐渐_________(选填“增大”或“减小” ) 4. 在“测定小灯泡的额定功率” 试验中,小雨同学用一个电压表、一个电流表、一个开关,电压为 3V 的电源,额定电压为 2.5V 的小灯泡和一个标有“20Ω ...
