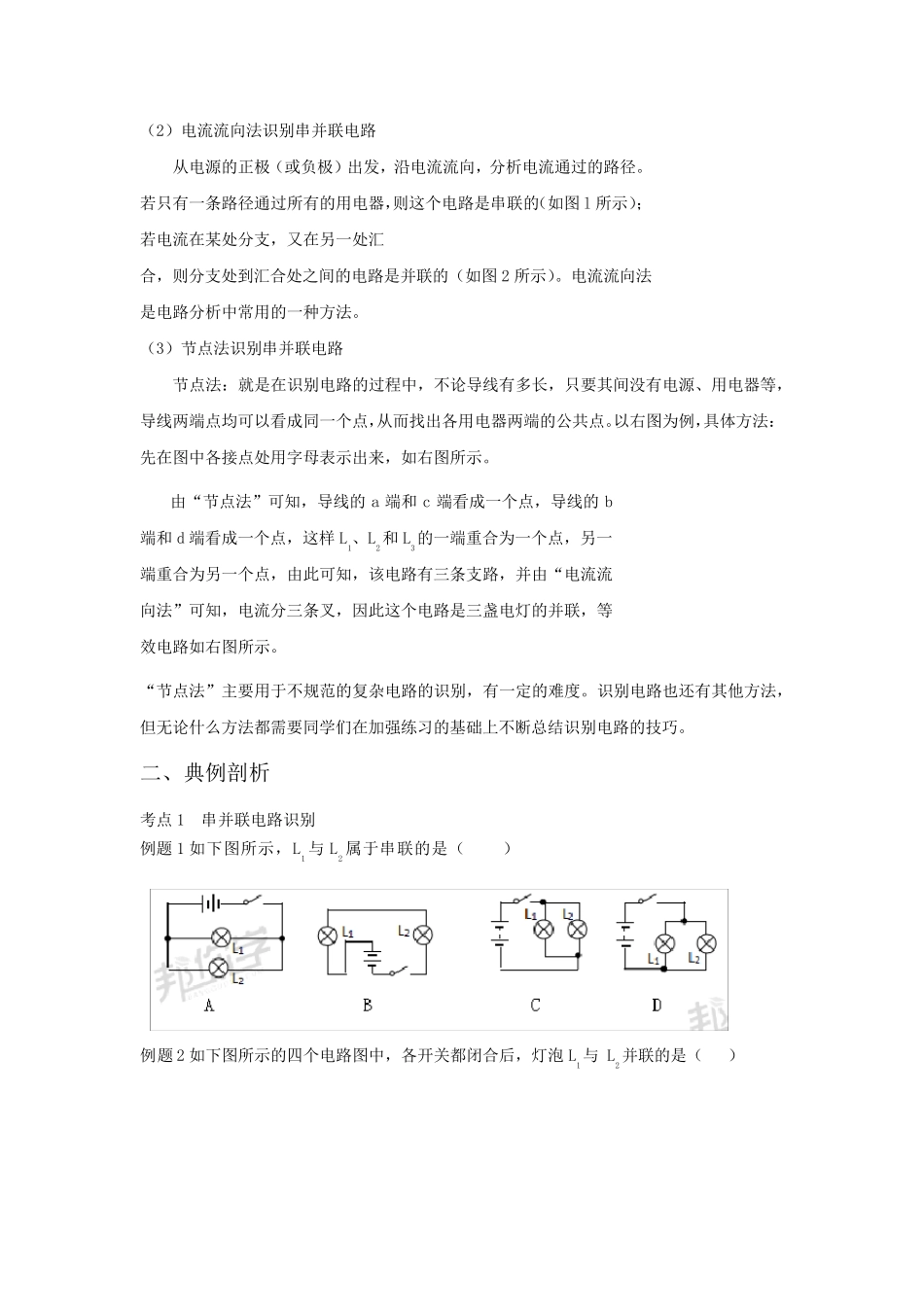

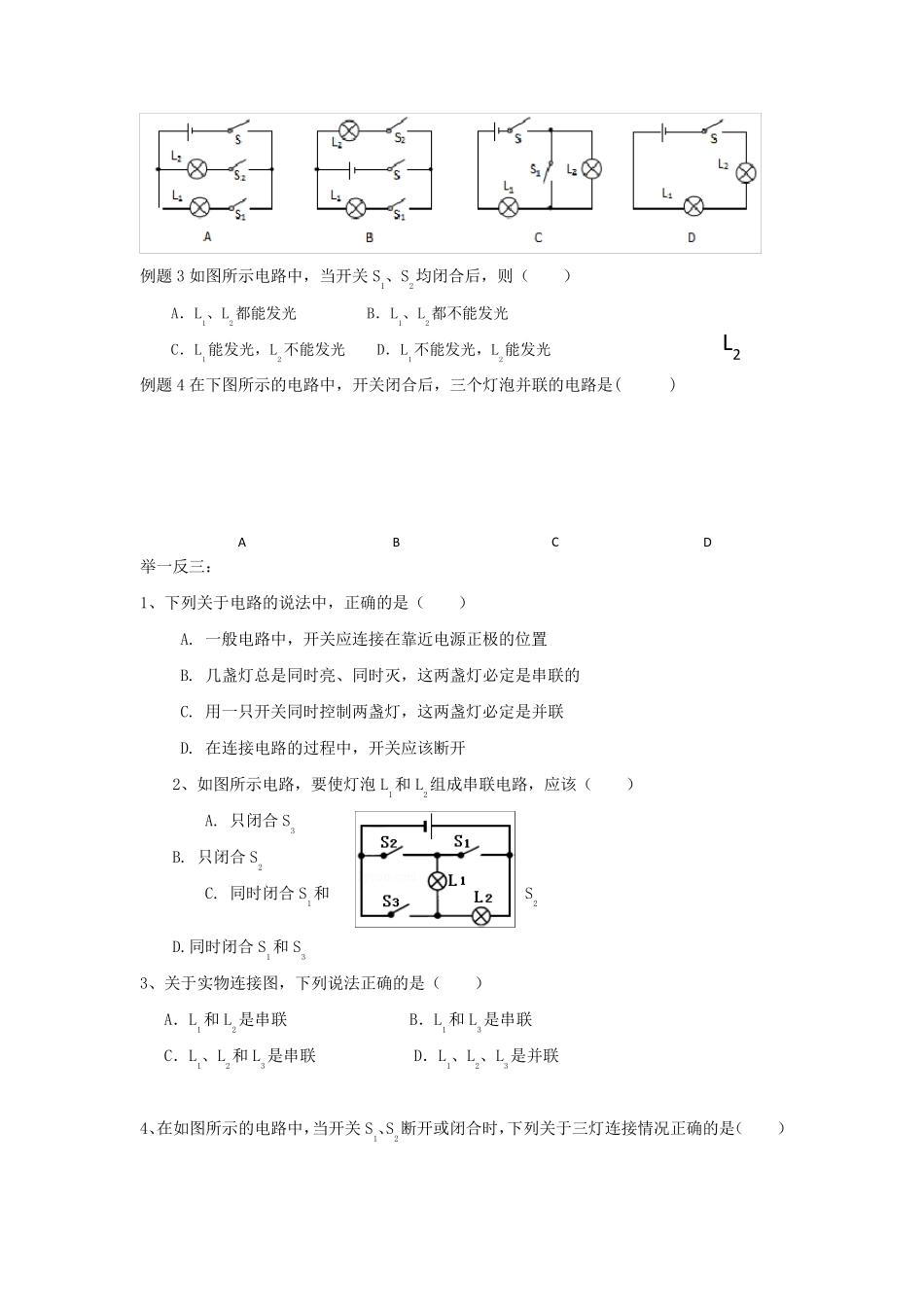

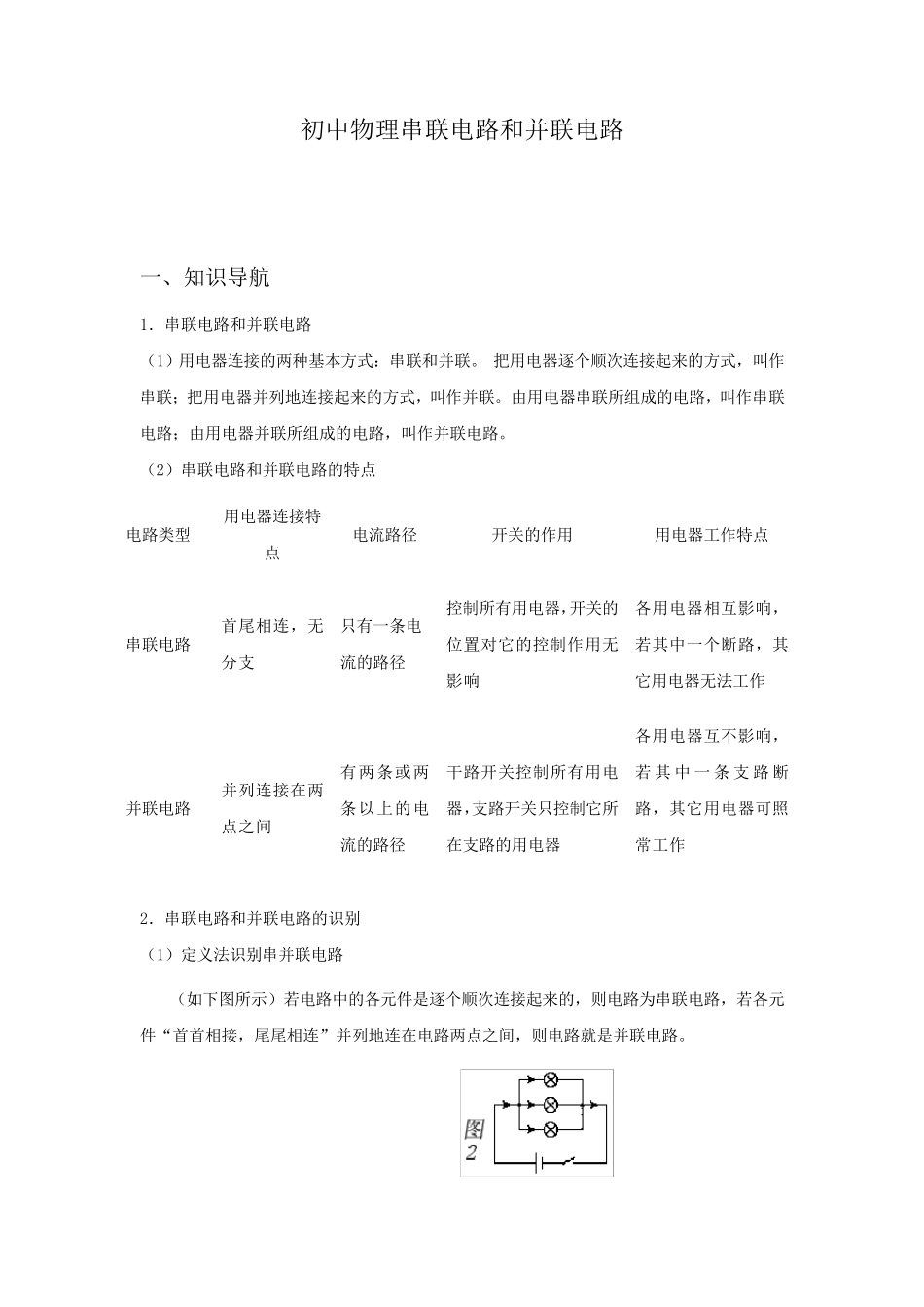

初中物理串联电路和并联电路 一、知识导航 1．串联电路和并联电路 （1）用电器连接的两种基本方式：串联和并联。 把用电器逐个顺次连接起来的方式，叫作串联；把用电器并列地连接起来的方式，叫作并联。由用电器串联所组成的电路，叫作串联电路；由用电器并联所组成的电路，叫作并联电路。 （2）串联电路和并联电路的特点 2．串联电路和并联电路的识别 （1）定义法识别串并联电路 （如下图所示）若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。 电路类型 用电器连接特点 电流路径 开关的作用 用电器工作特点 串联电路 首尾相连，无分支 只有一条电流的路径 控制所有用电器，开关的位置对它的控制作用无影响 各用电器相互影响，若其中一个断路，其它用电器无法工作 并联电路 并列连接在两点之间 有两条或两条以上的电流的路径 干路开关控制所有用电器，支路开关只控制它所在支路的用电器 各用电器互不影响，若其 中一条 支 路断路，其它用电器可照常工作 （2）电流流向法识别串并联电路 从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。若只有一条路径通过所有的用电器，则这个电路是串联的（如图l 所示）；若电流在某处分支，又在另一处汇 合，则分支处到汇合处之间的电路是并联的（如图2 所示）。电流流向法是电路分析中常用的一种方法。 （3）节点法识别串并联电路 节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。以右图为例，具体方法：先在图中各接点处用字母表示出来，如右图所示。 由“节点法”可知，导线的a 端和 c 端看成一个点，导线的b端和 d 端看成一个点，这样 L1、L2和 L3的一端重合为一个点，另一端重合为另一个点，由此可知，该电路有三条支路，并由“电流流向法”可知，电流分三条叉，因此这个电路是三盏电灯的并联，等效电路如右图所示。 “节点法”主要用于不规范的复杂电路的识别，有一定的难度。识别电路也还有其他方法，但无论什么方法都需要同学们在加强练习的基础上不断总结识别电路的技巧。 二、典例剖析 考点1 串并联电路识别 例题1 如下图所示，L1 与L2 属于串联的是（ ） 例题2 如下图所示的四个电路图中，各开关都闭合后，灯泡 L1与 L2并联的是（ ） 例...
