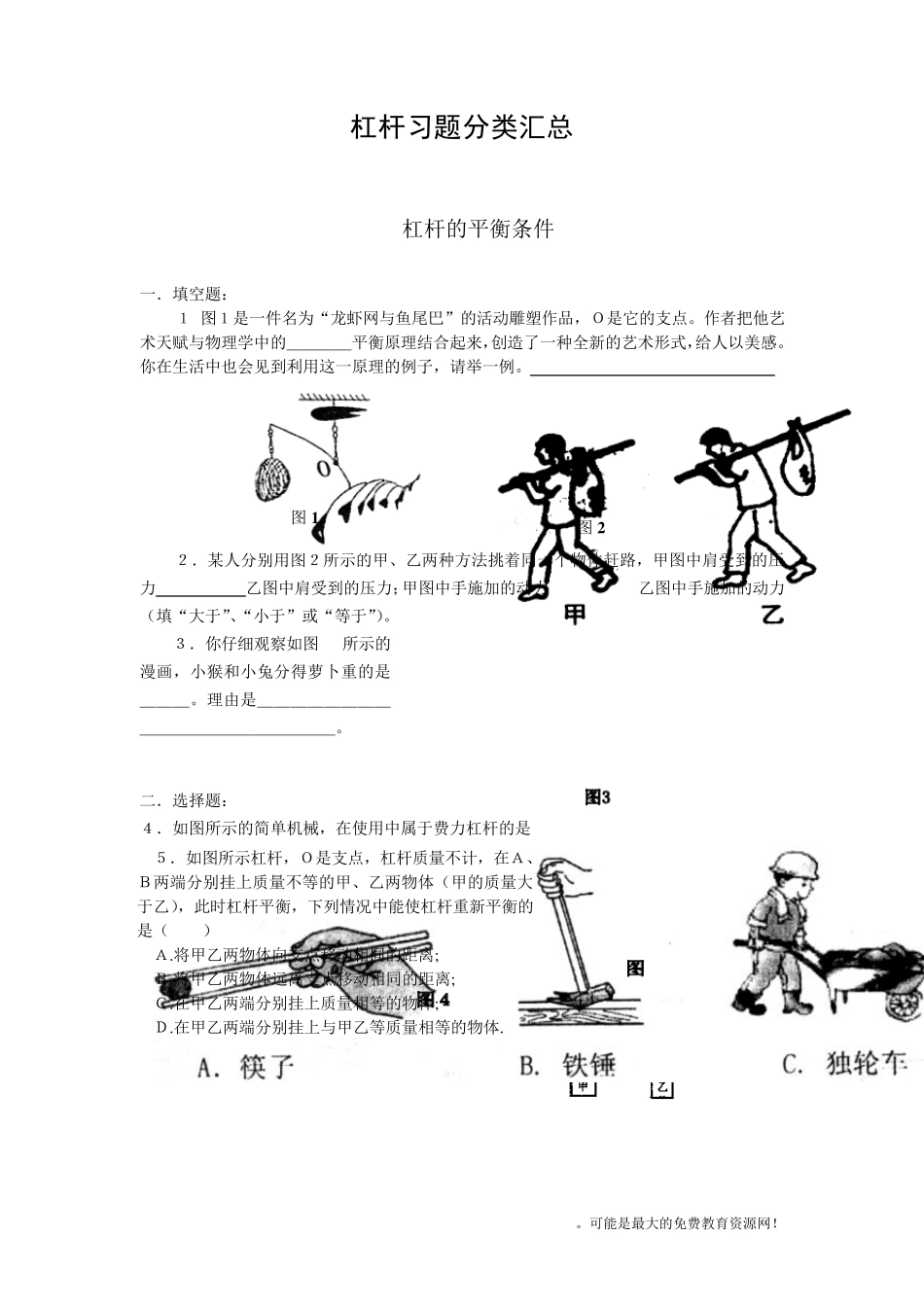

。可能是最大的免费教育资源网！ 杠杆习题分类汇总 杠杆的平衡条件 一．填空题： １.图１是一件名为“龙虾网与鱼尾巴”的活动雕塑作品，Ｏ是它的支点。作者把他艺术天赋与物理学中的＿＿＿＿平衡原理结合起来，创造了一种全新的艺术形式，给人以美感。你在生活中也会见到利用这一原理的例子，请举一例。 ２．某人分别用图２所示的甲、乙两种方法挑着同一个物体赶路，甲图中肩受到的压力 乙图中肩受到的压力；甲图中手施加的动力 乙图中手施加的动力（填“大于”、“小于”或“等于”）。 ３．你仔细观察如图3所示的漫画，小猴和小兔分得萝卜重的是＿＿＿。理由是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。 二．选择题： ４．如图所示的简单机械，在使用中属于费力杠杆的是 ( ) ５．如图所示杠杆，Ｏ是支点，杠杆质量不计，在Ａ、Ｂ两端分别挂上质量不等的甲、乙两物体（甲的质量大于乙），此时杠杆平衡，下列情况中能使杠杆重新平衡的是（ ） Ａ.将甲乙两物体向支点移动相同的距离; Ｂ.将甲乙两物体远离支点移动相同的距离; Ｃ.在甲乙两端分别挂上质量相等的物体; Ｄ.在甲乙两端分别挂上与甲乙等质量相等的物体. 图2 图1 。可能是最大的免费教育资源网！ 6.图６所示，人的前臂可视为杠杆，当曲肘将茶杯向上举起时，下列说法中正确的是( ) Ａ．前臂是省力杠杆 Ｂ．前臂是费力杠杆 Ｃ．前臂不是杠杆 Ｄ．无法确定 ７．图７所示是一个指甲刀的示意图；它由三个杠杆 ABC、OBD和 OED组成，用指甲刀剪指甲时，下面说法正确的是( ) Ａ．三个杠杆都是省力杠杆； Ｂ．三个杠杆都是费力杠杆； Ｃ．ABC是省力杠杆，OBD、OED是费力杠杆； Ｄ．ABC是费力杠杆，OBD、OED是省力杠杆。 三．作图题： ８．图 8是用扳手转动螺母的示意图(螺母的中心为支点Ｏ)，请在图中画出动力的力臂。 ９．图 9所示，杠杆 AO在力 F1、F2的作用下处于静止状态 L2是力 F2的力臂，在图中画出力 F2。 四．实验题： 10．图 10 所示是探究杆杠平衡条件的实验装置。 ⑴.两端螺母的作用是 ； 若杠杆在使用前发现左端低、右端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向 调节；也可将杠杆左端的平衡螺母向 调节。此后，在整个实验过程中，是否还需再旋动两侧的平衡螺母？ 。 ⑵.他得到的两组数据如下表所示： 实 验 序 号 动 力 F1/N 动 力臂L1/m 阻力 F2/N 阻力臂L2/m 1 2 0.2 1 0.1 2 1 0.08 2 ...
