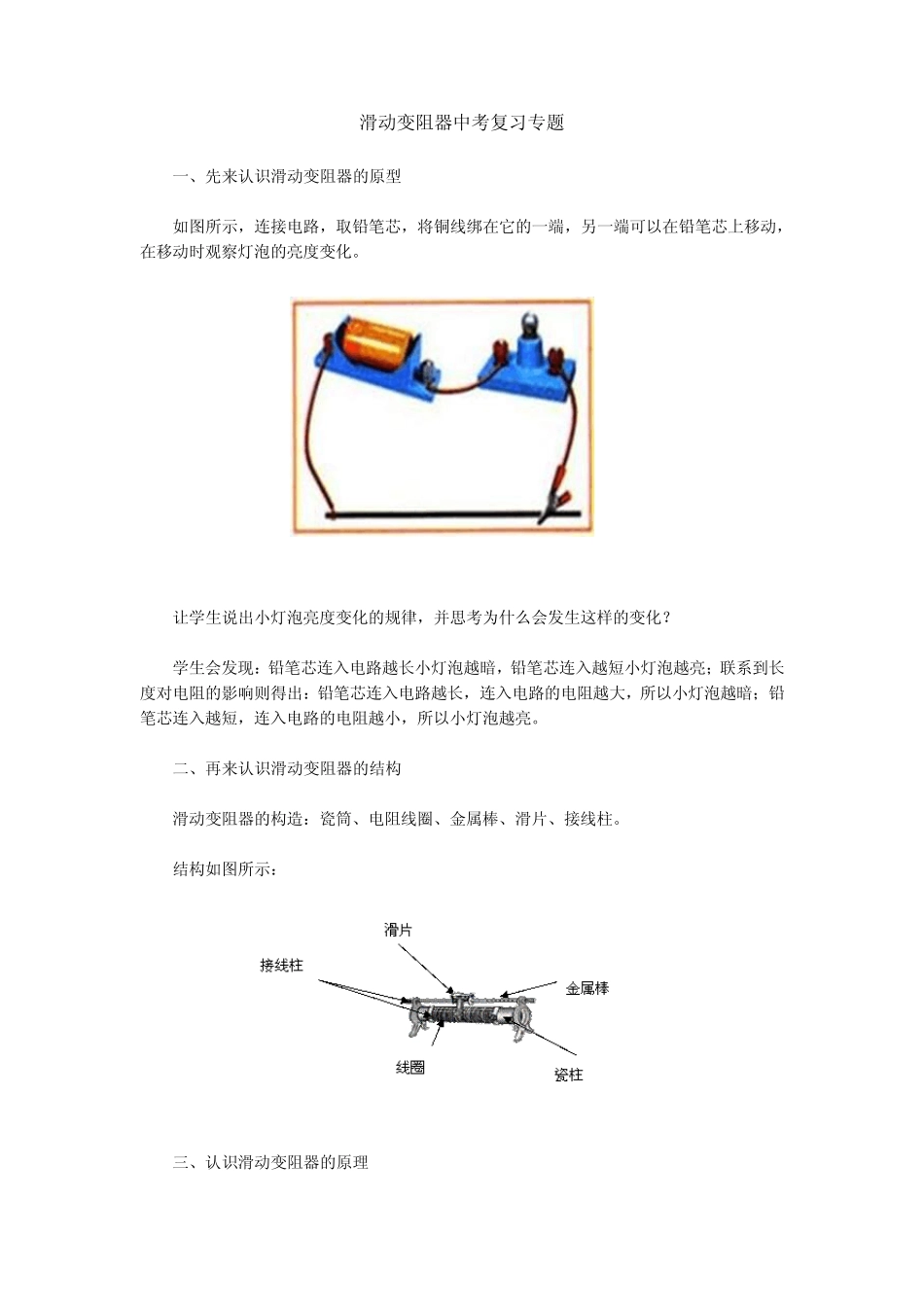

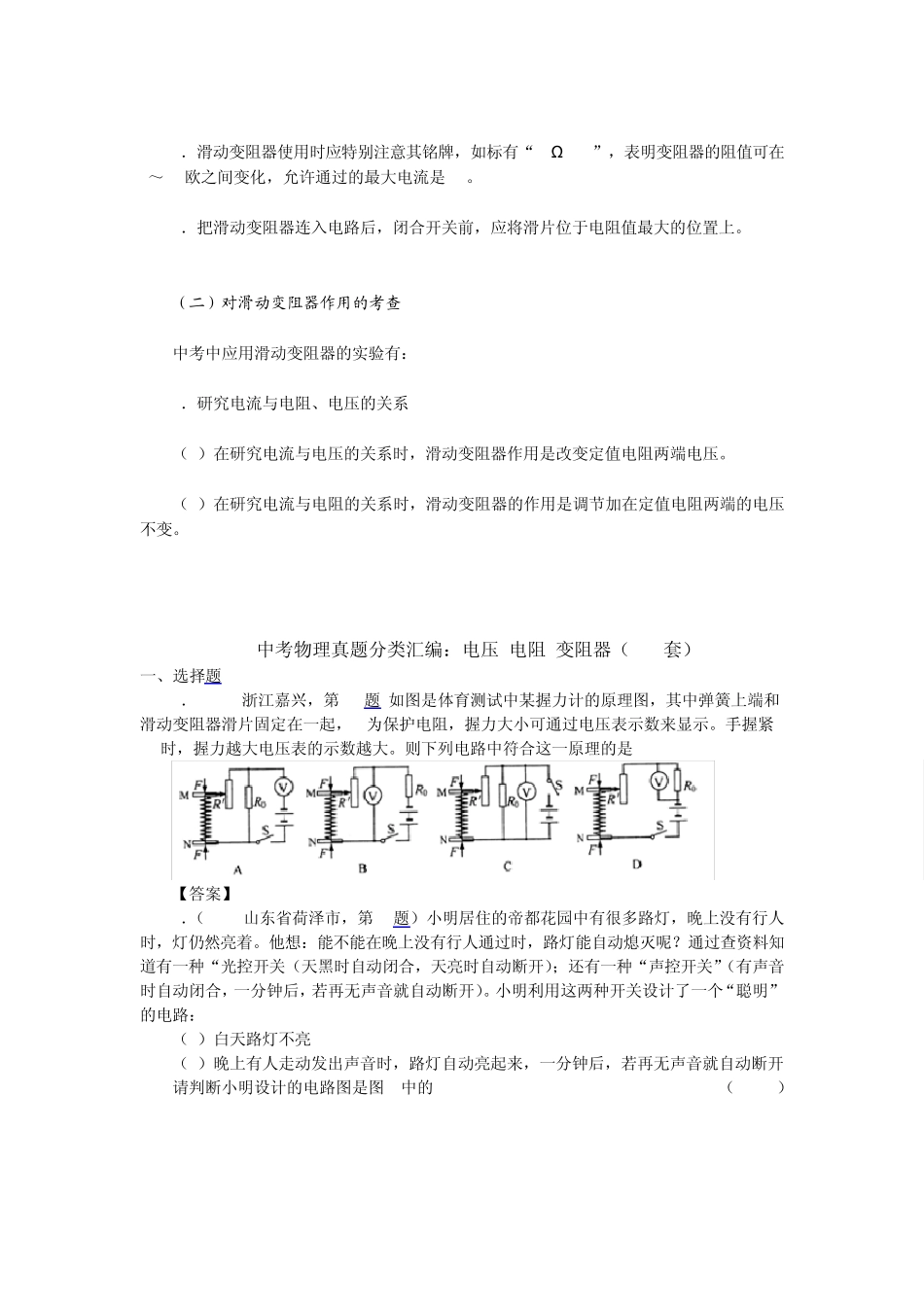

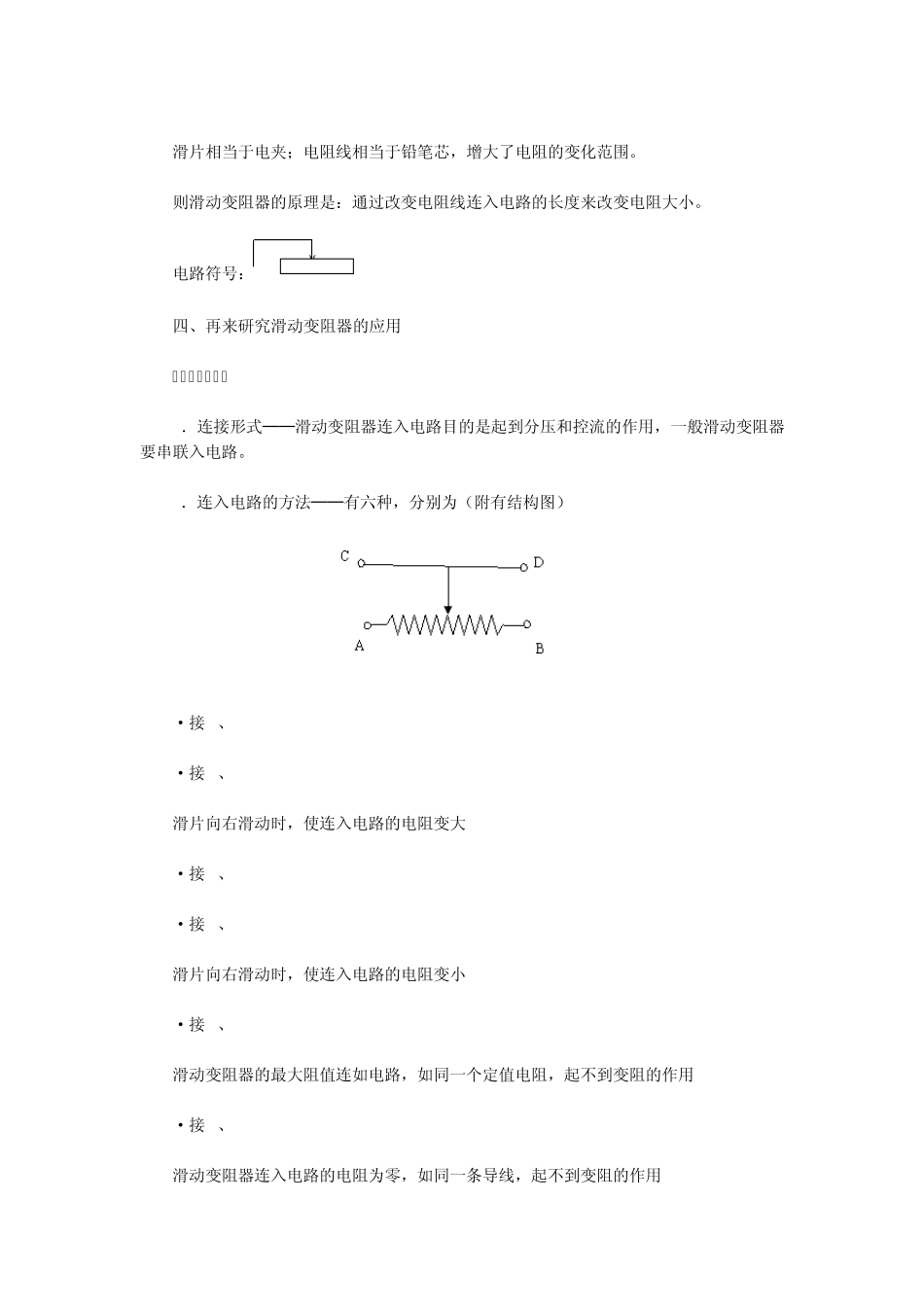

滑动变阻器中考复习专题 一、先来认识滑动变阻器的原型 如图所示，连接电路，取铅笔芯，将铜线绑在它的一端，另一端可以在铅笔芯上移动，在移动时观察灯泡的亮度变化。 让学生说出小灯泡亮度变化的规律，并思考为什么会发生这样的变化？ 学生会发现：铅笔芯连入电路越长小灯泡越暗，铅笔芯连入越短小灯泡越亮；联系到长度对电阻的影响则得出：铅笔芯连入电路越长，连入电路的电阻越大，所以小灯泡越暗；铅笔芯连入越短，连入电路的电阻越小，所以小灯泡越亮。 二、再来认识滑动变阻器的结构 滑动变阻器的构造：瓷筒、电阻线圈、金属棒、滑片、接线柱。 结构如图所示： 三、认识滑动变阻器的原理 滑片相当于电夹；电阻线相当于铅笔芯，增大了电阻的变化范围。 则滑动变阻器的原理是：通过改变电阻线连入电路的长度来改变电阻大小。 电路符号： 四、再来研究滑动变阻器的应用 （一）电路连接 1．连接形式──滑动变阻器连入电路目的是起到分压和控流的作用，一般滑动变阻器要串联入电路。 2．连入电路的方法──有六种，分别为（附有结构图） ·接A、C ·接A、D 滑片向右滑动时，使连入电路的电阻变大 ·接B、C ·接B、D 滑片向右滑动时，使连入电路的电阻变小 ·接A、B 滑动变阻器的最大阻值连如电路，如同一个定值电阻，起不到变阻的作用 ·接C、D 滑动变阻器连入电路的电阻为零，如同一条导线，起不到变阻的作用 3．滑动变阻器使用时应特别注意其铭牌，如标有“50Ω 2A”，表明变阻器的阻值可在0～50欧之间变化，允许通过的最大电流是 2A。 4．把滑动变阻器连入电路后，闭合开关前，应将滑片位于电阻值最大的位置上。 （二）对滑动变阻器作用的考查 中考中应用滑动变阻器的实验有： 1．研究电流与电阻、电压的关系 （1）在研究电流与电压的关系时，滑动变阻器作用是改变定值电阻两端电压。 （2）在研究电流与电阻的关系时，滑动变阻器的作用是调节加在定值电阻两端的电压不变。 中考物理真题分类汇编：电压 电阻 变阻器（200套） 一、选择题 1．(2011浙江嘉兴，第 20题)如图是体育测试中某握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R0为保护电阻，握力大小可通过电压表示数来显示。手握紧MN时，握力越大电压表的示数越大。则下列电路中符合这一原理的是 【答案】B 2．（2011山东省荷泽市，第 8题）小明居住的帝都花园中有很多路灯，晚上没有行人时，灯仍然亮着。他想：能不能在晚上没...
