初中物理电学综合测试题

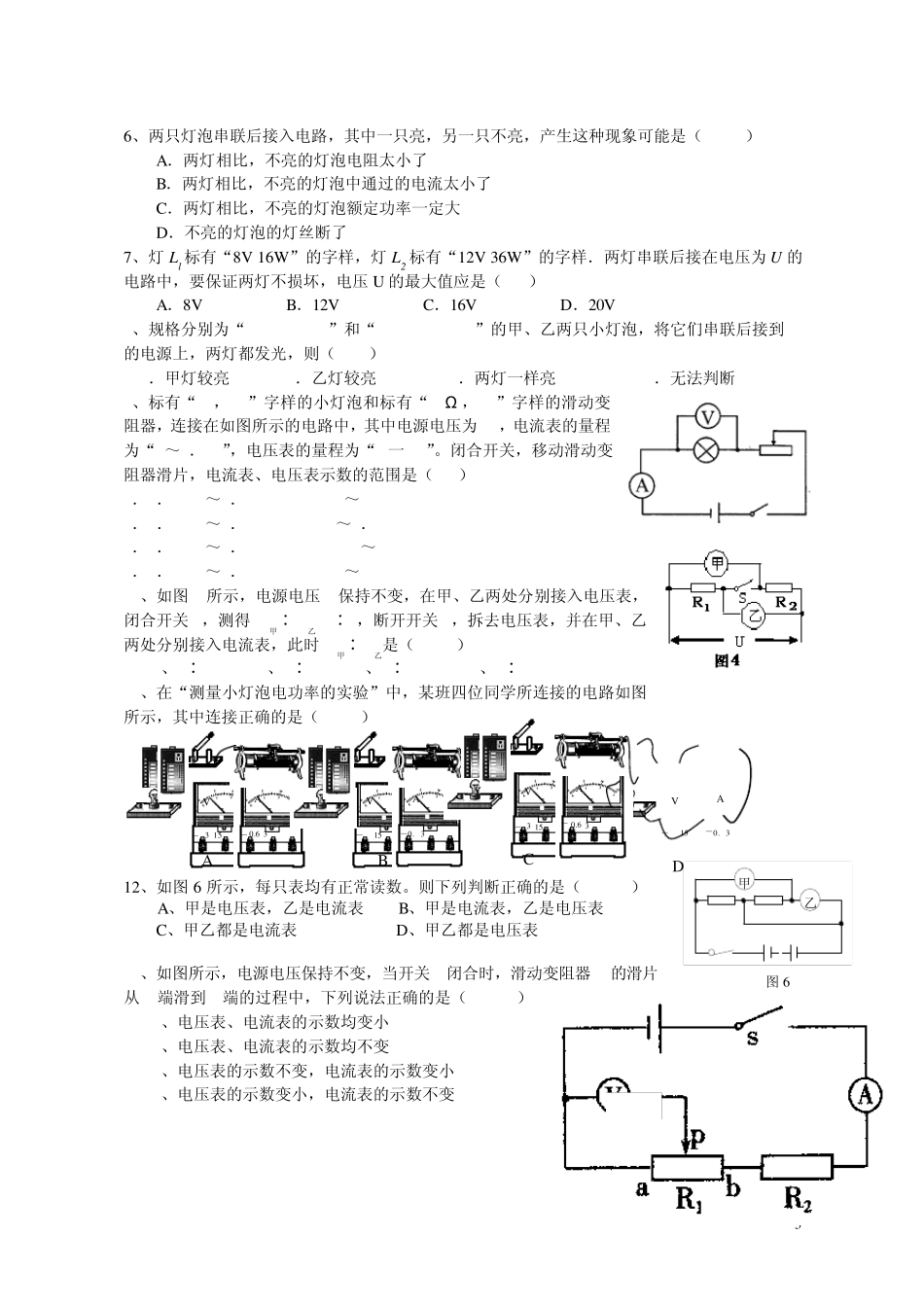

1 初中物理电学综合测试题 一、填空题（共2 2 分） 1、如图所示，电源电压为６Ｖ且保持不变。当开关闭合时，电压表的示数为２Ｖ，则Ｌ１两端的电压是 ，Ｌ２两端的电压是 ；当开关断开时，电压表示数为 。 2、如图所示的电路中，闭合开关后，Ｖ１的示数是３Ｖ，Ｖ２的示数是５Ｖ。已知电源两端的电压是６Ｖ，那么Ｌ１两端的电压是 ，Ｌ２两端的电压是 ，Ｌ３两端的电压是 。 3、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1和R2两端的电压分别为 、 。 4、在某一温度下，两个电路元件A 和B 中的电流与其两端电压的关系如图所示。则由右图可知，元件A 的电阻为 Ω ；将A 和B 并联后接在电压为2.5V 的电源两端，则通过A 和B 的总电流是 。 5、城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆行人通行。若每只灯的规格都是“220V 300W”，则每组交通指挥灯（含红、黄、绿三种颜色灯）工作15h要消耗电能_________kw·h。 6、电子式电能表表盘上标有“3000imp/(kW·h)”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了 300次．该用电器在上述时间内消耗的电能为__________kW·h，它的电功率是__________W。 7、如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为 1Ω ，保护电阻R为4Ω ，当闭合开关S后，两电压表的示数分别为6V和2V，则电路中的电流 为 A，电动机的功率为 W。 V 1 R S M V 2 2 8、将光敏电阻R和定值电阻R0、电流表、电压表连成电路，接在9V的电源上，光敏电阻阻值随光强变化关系如下表：(“光强”表示光强弱程度的物理量，符号为 E，单位坎德拉(cd)) 光强E/cd 1 2 3 4 5 6 光敏电阻R/Ω 18 9 6 4.5 3.6 3 若电流表的示数增大，表明光强在 ，电压表的示数将 。(“增大”、“减小”或“不变”)。分析表中数据可知光强E=1.5cd时，光敏电阻的阻值R= Ω ，此时电流表的示数为0.5A，则通电1分钟R0上产生的热量为 J。 9、一个“12V 6W”的小灯泡，如果接在36V 电源上，为使其正常发光，需串联一个________Ω 的电阻，该电阻消耗的功率是________W． 10、现有阻值分别是10Ω 、15Ω 的电阻两只，允许通过它们的最大电流分别是1A和0．6A，若将它们串联起来使用，两端允许加的最大电压是 V，电路的最大功率是 W． 二、选择题（每题 2 分，共 3 0 分） 1、在如图所示的...
