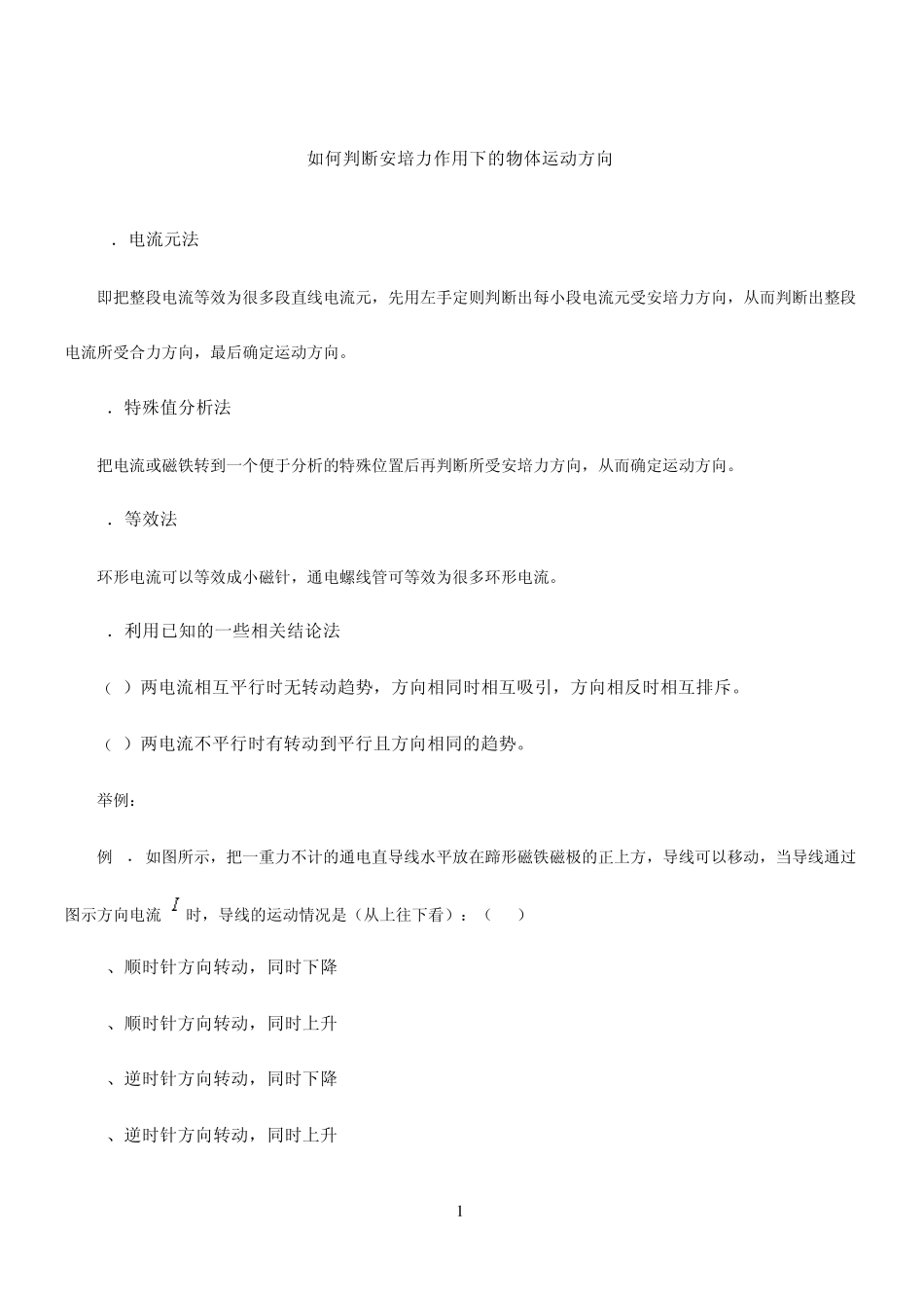

1 如何判断安培力作用下的物体运动方向 1.电流元法 即把整段电流等效为很多段直线电流元,先用左手定则判断出每小段电流元受安培力方向,从而判断出整段电流所受合力方向,最后确定运动方向。 2.特殊值分析法 把电流或磁铁转到一个便于分析的特殊位置后再判断所受安培力方向,从而确定运动方向。 3.等效法 环形电流可以等效成小磁针,通电螺线管可等效为很多环形电流。 4.利用已知的一些相关结论法 (1)两电流相互平行时无转动趋势,方向相同时相互吸引,方向相反时相互排斥。 (2)两电流不平行时有转动到平行且方向相同的趋势。 举例: 例1.如图所示,把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方,导线可以移动,当导线通过图示方向电流 时,导线的运动情况是(从上往下看):( ) A、顺时针方向转动,同时下降 B、顺时针方向转动,同时上升 C、逆时针方向转动,同时下降 D、逆时针方向转动,同时上升 2 解析: (1)电流元法:把直线电流等效为 、 两段电流元,蹄形磁铁磁感线分布以及两段电流元受安培力方向如图所示,可见,导线将逆时针转动。 (2)特殊值法:用导线转过 的特殊位置(如图中虚线位置)来分析,判得安培力方向向下,故导线在逆时针转动的同时向下运动,所以 C正确。 例 2.如图所示,把轻质导线圈用细线挂在磁铁 极附近,磁铁的轴线穿过线圈的圆心且垂直于线圈的平面,当线圈内通过如图所示的电流时,线圈将怎样运动? 3 解析: (1)等效法:把环形电流等效成图甲中所示的条形磁铁,可见两条形磁铁只是相互吸引而没有转动。 (2)利用已知的结论法:把条形磁铁等效成图乙中所示的环形电流,容易得出线圈向磁铁移动。 练习: 1.如图所示,一根长直线穿过载有恒定电流的金属圆环的中心且垂直于环的平面,导线和环中的电流方向如图中所示,那么金属环受到的磁场力为:( ) A、沿圆环的半径向外 B、沿环的半径向内 C、水平向东 D、等于零 4 2.如图所示,条形磁铁放在水平桌面上,在其正中央的上方固定一根长直导线,导线与磁铁垂直,给导线通以垂直纸面向外的电流,则:( ) A、磁铁对桌面压力减小,不受桌面的摩擦力作用 B、磁铁对桌面压力减小,受到桌面的摩擦力作用 C、磁铁对桌面压力增大,不受桌面的摩擦力作用 D、磁铁对桌面压力增大,受到桌面的摩擦力作用 3.两条导线互相垂直如图所示,但相隔一段小距离,其中一条 是固定的,另一条 能自由活...
