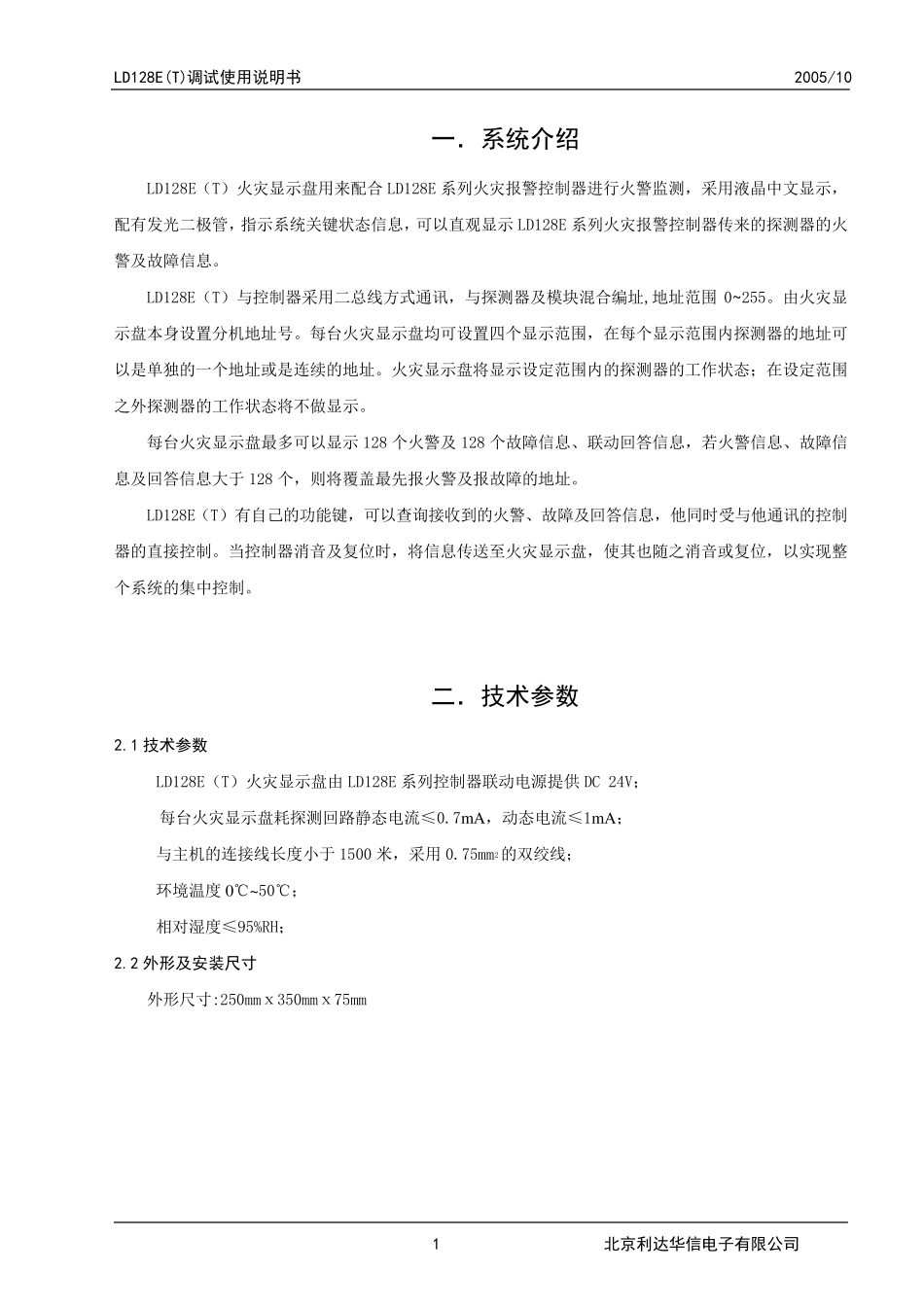

LD128E(T)调试使用说明书 2005/10 1 北京利达华信电子有限公司 一．系统介绍 LD128E（ T） 火 灾 显 示 盘 用 来 配 合 LD128E 系 列 火 灾 报 警 控 制 器 进 行 火 警 监 测 ， 采 用 液 晶 中 文 显 示 ，配 有 发 光 二 极 管 ， 指 示 系 统 关 键 状 态 信 息 ， 可 以 直 观 显 示 LD128E 系 列 火 灾 报 警 控 制 器 传 来 的 探 测 器 的 火警 及 故 障 信 息 。 LD128E（ T） 与 控 制 器 采 用 二 总 线 方 式 通 讯 ， 与 探 测 器 及 模 块 混 合 编 址 ,地 址 范 围0~255。 由 火 灾 显示 盘 本 身 设 置 分 机 地 址 号 。 每 台 火 灾 显 示 盘 均 可 设 置 四 个 显 示 范 围 ， 在 每 个 显 示 范 围 内 探 测 器 的 地 址 可以 是 单 独 的 一 个 地 址 或 是 连 续 的 地 址 。 火 灾 显 示 盘 将 显 示 设 定 范 围 内 的 探 测 器 的 工 作 状 态 ； 在 设 定 范 围之 外 探 测 器 的 工 作 状 态 将 不 做 显 示 。 每 台 火 灾 显 示 盘 最 多 可 以 显 示 128 个 火 警 及 128 个 故 障 信 息 、 联 动 回 答 信 息 ， 若 火 警 信 息 、 故 障 信息 及 回 答 信 息 大 于 128 个 ， 则 将 覆 盖 最 先 报 火 警 及 报 故 障 的 地 址 。 LD128E（ T） 有 自 己 的 功 能 键 ， 可 以 查 询 接 收 到 的 火 警 、 故 障 及 回 答 信 息 ， 他 同 时 受 与 他 通 讯 的 控 制器 的 直 接 控 制 。 当 控 制 器 消 音及 复位时 ， 将 信 息 传 送至火 灾 显 示 盘 ， 使其也随之 消 音或 复位， 以 实现整个 系 统 的 集中 控 制 。 二．技术参数 2.1 技术参数 LD128E（ T） 火 灾 显 示 盘 由 LD128E 系 列 控 制 器 联 动 电源提供DC 24V； 每 台 火 灾 显 示 盘 耗探 测 回 路静态 电流≤0.7mA， 动 态 电流≤1mA； 与 主机 的 连 接 线 长度小于 1500 米， 采 用 0.75mm2的 双绞线 ； 环境温度0℃~50℃； 相对湿度≤95%RH； 2.2 外形及安装尺寸 外 形尺寸:250...
