制图基本知识

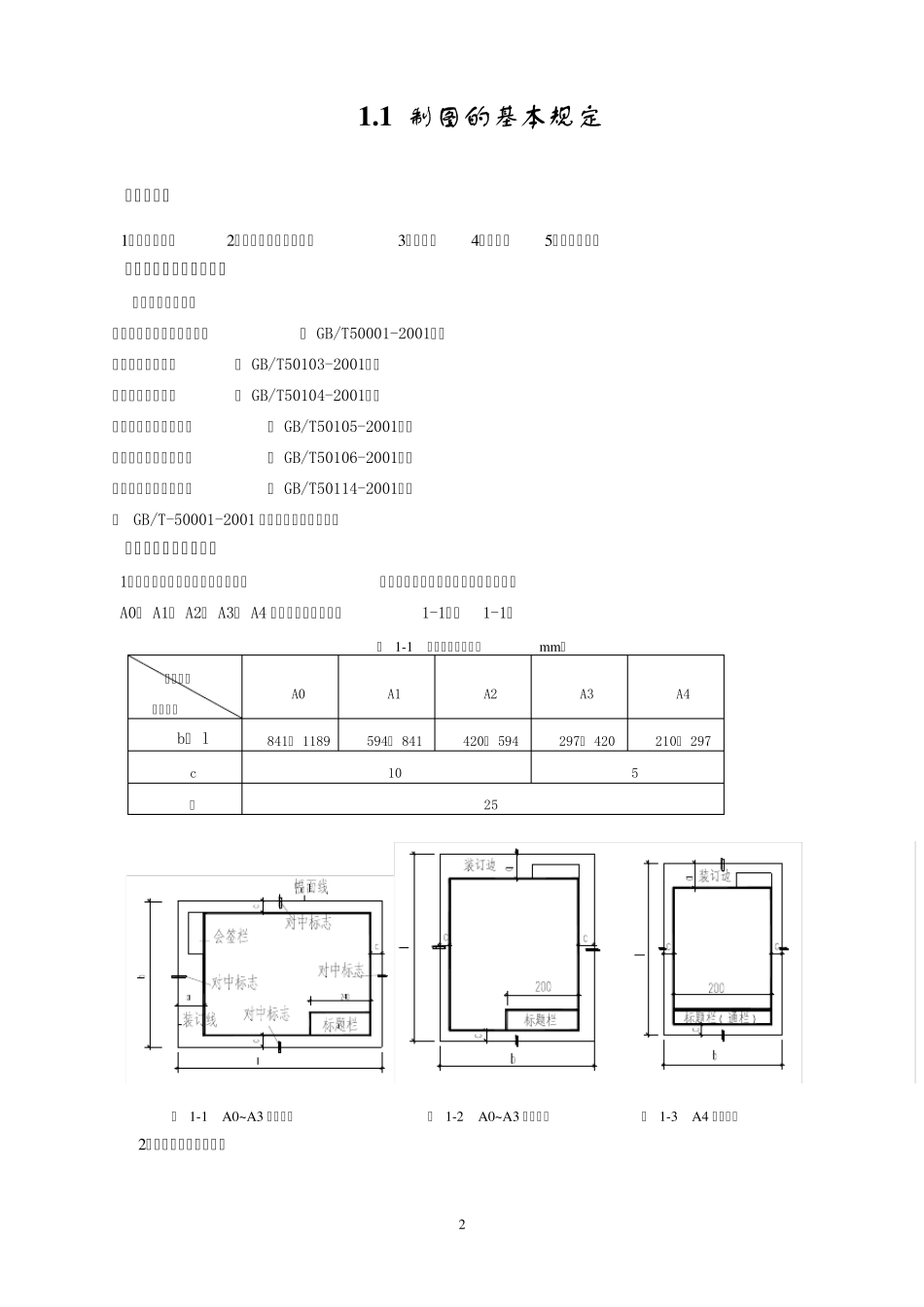

1 第一章 制图的基本知识 基本要求： 熟悉并遵守国家制图标准的基本规定；正确使用绘图工具和仪器；掌握平面图形的画法和尺寸标注；掌握绘图方法和步骤。 主要内容： 1 、 制图的基本规定； 2 、 绘图工具与仪器的使用方法； 3 、 平面图形的画法； 4 、 绘图的方法与步骤。 1 .1 制图的基本规定 一、内容： 本节主要介绍图纸的基本规格。 1 、 图纸幅面与标题栏； 2 、 图线的线宽、线型及图线绘制； 3 、 字体的大小、规格及书写； 4 、 比例； 5 、 尺寸标注； 6 、 常用图例。 二、要求及重点： 要求掌握图纸规格、图线、字体、比例及图例等制图基本规格。 三、教学方式： 通过实例，按照规范规定介绍制图规格及使用，使学生有直观认识。 四、作业： 进行字体、线型练习。 2 1 .1 制图的基本规定 主要内容： 1、所用规范；2、图纸幅面与标题栏；3、图线；4、比例；5、尺寸标注。 一、建筑制图国家标准： 共有六种，包括： 《房屋建筑制图统一标准》（ GB/T50001-2001）、 《总图制图标准》（ GB/T50103-2001）、 《建筑制图标准》（ GB/T50104-2001）、 《建筑结构制图标准》（ GB/T50105-2001）、 《给水排水制图标准》（ GB/T50106-2001）、 《暖通空调制图标准》（ GB/T50114-2001）。 按 GB/T-50001-2001 介绍制图的基本规定。 二、图纸幅面与标题栏 1、图纸幅面指图纸尺寸规格的大小 ；图框是指在图纸上绘图范围的界线。 A0、 A1、 A2、 A3、 A4 幅面及图框尺寸见表1-1、图1-1。 表 1-1 幅面及图框尺寸（mm） 幅面代号 尺寸代号 A0 A1 A2 A3 A4 b× l 841× 1189 594× 841 420× 594 297× 420 210× 297 c 10 5 ɑ 25 图 1-1 A0~A3 横式幅面 图 1-2 A0~A3 立式幅面 图 1-3 A4 立式幅面 2、图纸标题栏和会签栏 3 图纸标题栏和会签栏的尺寸、格式图1-4、 1-5 所示。 图 1-4 标题栏 图 1-5 会签栏 三、图线 1、线宽与线型 建筑工程图采用不同的线型与线宽的图线绘制而成，见表1-3。 所有线型的图线的宽度（ b）宜从下列线宽系列中选取：2.0、 1.4、 1.0、 0.7、 0.5、 0.35m m 。 所有线型的图线分粗线、中粗线和细线三种，宽度比率为4： 2： 1。 同一张图纸内，相同比例的各图样，应选用相同的线宽组。 2、图线画法 1）相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0....
