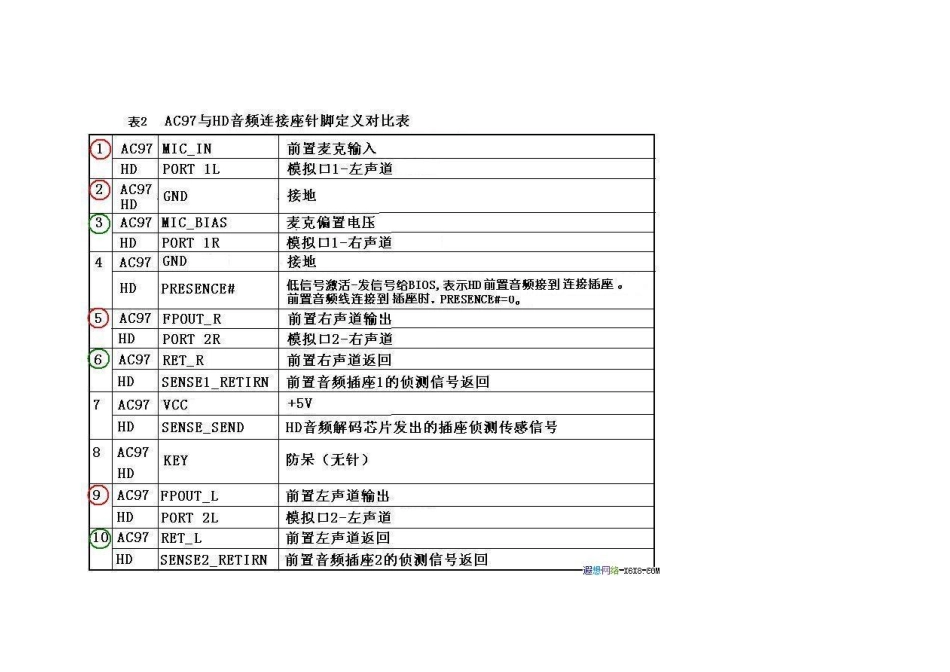

一、HD机箱前置面板连接 1、HD Audio前置音频面板的新变化 前置音频面板有两个音频插口。这两个音频插口在 AC97里是分工明确的，粉色的是插麦克，绿色的是插耳机。HD Audio则改为智能插口，两个插口都是双声道，既可以插耳机也可以插麦克，通过软件自动识别。 因此，主板上的前置音频插座的针脚定义有了改变。 2、HD Audio的前置音频接口针脚定义 从上面的图可以看到最明显的是HD Audio取消了5/6，9/10的跳线帽，同时针脚定义的名称也有了很大改变。 下面是AC97 的前置音频插座和针脚定义，可以与HD Audio的对比看出变化。 下面是HD Audio与AC’97 的针脚定义对比表： 从上表可以看出，第1、2、3、5、9虽然名字有所变化，其功能没有改变。这就可以使 HD Audio前置音频插座与 AC97的前置音频面板兼容。目前市场上还没有 HD Audio前置面板的机箱，都是 AC97的。 如果把 AC97的前置音频面板连接到 HA Audio的前置音频插座上，基本上与原来接到 AC97插座一样，还是要把 AC97的麦克输入（MIC_IN）连接 1针，把麦克偏置（MIC_BIAS）连接在 3针（如果机箱提供 MIC_BIAS就连接，没有就不用）。同样把前置右声道输出（FPOUT_R）接到 5针，前置右声道返回（RET_R）接到 6针（也可以不接）。前置左声道输出（FPOUT_L）接到 9针，前置左声道返回（RET_L）接到 10针（也可以不接）。地线（GND）接到 2针。参见下图： (注：第三针如果有的话一定要接上，不然麦克风会只有一个声道 ) AC97的连接请看后面第七节。 二、驱动程序 AC’97 的驱动程序一般是由 CODEC芯片厂商提供，主板搭配的 CODEC芯片不同，驱动也就不同。 HD Audio把驱动分为两层：总线驱动（Bus Driver）和功能驱动（Function Drivers），其中“总线驱动”由操作系统厂商开发，对于 Windows来说就是微软开发提供，称之为通用音频结构(UAA)高清晰度音频类驱动程序（HD Audio Bus Driver）。“功能驱动”是实现特定功能的功能性驱动，包括音频控制面板软件一般由 CODEC芯片厂商提供。 微软的 HD Audio Bus Driver，现在有两个版本：KB835221（1.0版支持 XP SP1）、kb888111（1.0a版，支持 XP SP2）。这个驱动以补丁包的形式提供更新，而在微软网站没有提供下载。想要下载的可以到下面地址下载： http://dlsvr01.asus.com/pub/ASUS/nb/W5A/UAA_XP_050922.zip 微软网站提供了有关说明： http://support.microsoft.com/kb/888111/ kb...
