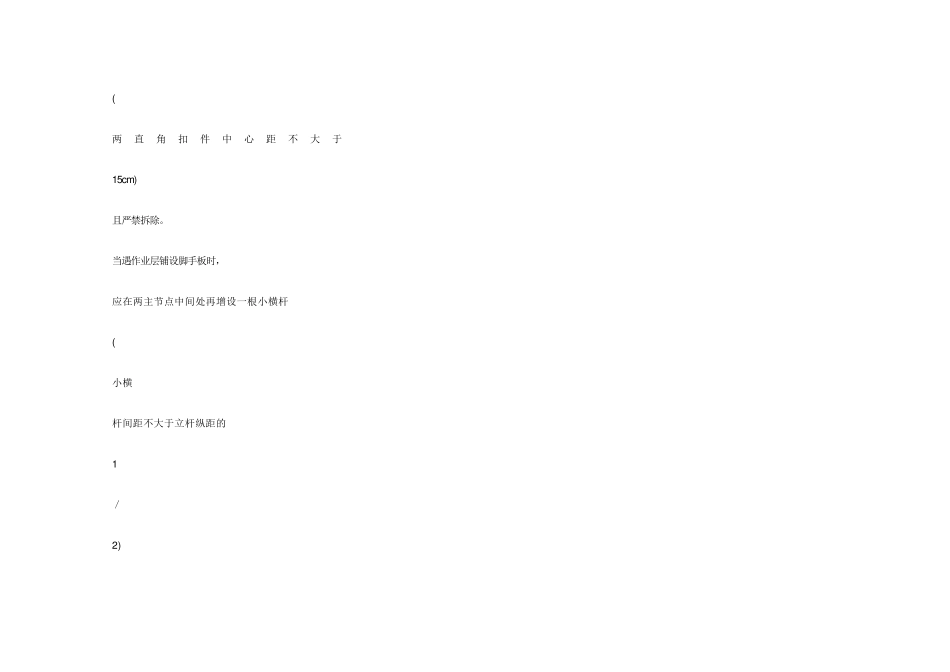

四、横向水平杆、纵向水平杆、剪刀撑搭设的基本要点 横向水平杆承受脚手板传下来的荷载。 在双排脚手架中， 杆的两端各用一个直角扣件分别固 定在里、 外大横杆上。 双排脚手架里排立杆距墙 50cm 时， 横向水平杆伸出里杆 35 ～ 40cm ， 伸出外杆 10cm ；单排脚手架的横向水平杆，插入墙内长度不小于 18cm 。同时，横向水平杆 必须在立杆与纵向水平杆的交点处 ( 主节点 ) 设置，紧靠主节点 ( 两直角扣件中心距不大于 15cm ) 且严禁拆除。 当遇作业层铺设脚手板时， 应在两主节点中间处再增设一根小横杆 ( 小横 杆间距不大于立杆纵距的 1 ／ 2) ， 当非作业层拆除脚手板时， 增设的横向水平杆可随时拆除， 但主节点处横向水平杆不准拆掉。 横向水平杆是脚手架的受力杆件， 横向水平杆不仅承受脚手板传来的荷载， 同时还将里外立 杆连接， 以此提高脚手架的整体性和承载能力。 当工地因大型工具不配套横向水平杆被过量 拆除后， 双排脚手架实际上已形成里、 外两片脚手架单独工作， 承受荷载后， 会过早变形失 稳。 如果横向水平杆设置时的扣件只紧固一端， 同样因不能将里外排脚手架连接在一起而不 能共同工作。 试验表明： 当非作业层横向水平杆隔一步或隔两步间隔拆除时， 脚手架的承载 能力也将随之降低 1 0 ％以上。 纵向水平杆向立杆传递荷载时， 由于纵向水平杆是附在立杆的一侧， 所以立杆是偏心受压 ( 偏 心距为 53m m ) ， 为减小立杆受力后变形， 把纵向水平杆设置在立杆的里侧 ( 双排脚手架的里、 外 排立 杆 ， 都 把 纵 向 水 平 杆 设 置 在 里侧 ) 。 这 样 脚手架承 受 荷 载 时 ， 里、 外 排立 杆 的变 形 是 对称地向外弯曲， 但由于在节点处设置了横向水平杆， 所以就使里、 外立杆的变形相互抵消， 从而提高脚手架立杆的刚度和整体稳定，提高承载能力。 而纵向水平杆的间距称为步距， 步距的大小， 直接影响着立杆的长细比和脚手架的承载能力。 在其他条件相同时，当步距由 1.2m 增加到 1.8m 时，脚手架的承载能力将下降 26 ％以上。 所以施工中纵向水平杆的布距不得随意加大，不得擅自拆掉纵向水平杆。 设置剪刀撑可增强脚手架的纵向刚度， 阻止脚手架倾斜， 并有助于提高立杆的承载能力。 试 验表明：设置剪刀撑可提高承载力 10 ％以上。按规范要求应在脚手架外侧设置剪刀撑，跨 越...
