力控组态——OPC使用技巧

力控组态——OPC使用技巧_第1页
1/32
力控组态——OPC使用技巧_第2页
2/32
力控组态——OPC使用技巧_第3页
3/32

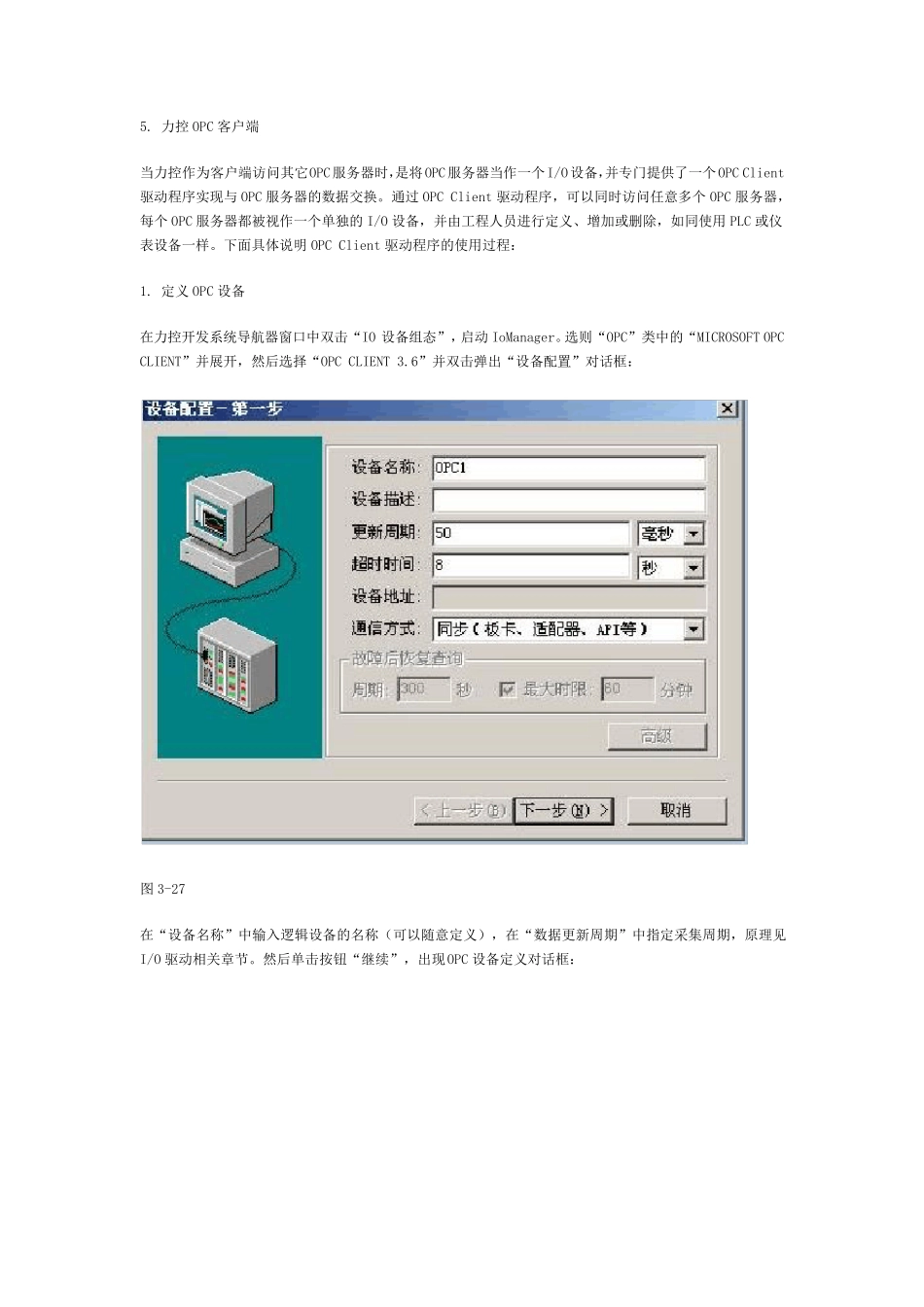

5. 力控OPC 客户端 当力控作为客户端访问其它OPC服务器时,是将OPC服务器当作一个I/O设备,并专门提供了一个OPC Client驱动程序实现与OPC 服务器的数据交换。通过OPC Client 驱动程序,可以同时访问任意多个OPC 服务器,每个OPC 服务器都被视作一个单独的I/O 设备,并由工程人员进行定义、增加或删除,如同使用PLC 或仪表设备一样。下面具体说明OPC Client 驱动程序的使用过程: 1. 定义OPC 设备 在力控开发系统导航器窗口中双击“IO 设备组态”,启动IoManager。选则“OPC”类中的“MICROSOFT OPC CLIENT”并展开,然后选择“OPC CLIENT 3.6”并双击弹出“设备配置”对话框: 图 3-27 在“设备名称”中输入逻辑设备的名称(可以随意定义),在“数据更新周期”中指定采集周期,原理见I/O 驱动相关章节。然后单击按钮“继续”,出现OPC 设备定义对话框: 图3-28 1) 服务器节点:当OPC 服务器运行在网络上其它计算机时,需要在此处指定网络计算机的名称或IP 地址。如果OPC 服务器运行在本机,该参数设置为空。 2) 服务器名称:指定OPC 服务器的名称。可以单击“刷新”按钮,自动搜索计算机系统中已经安装的所有 OPC 服务器。 3) OPC 服务器版本:指定OPC 服务器的DA 规范版本。目前可选择 1.0 和 2.0。 4) 重连时间:跟 OPC 服务器建立连接后,在设定的时间内如果没有数据变化,则重新连接 OPC 服务器。该参数单位为秒。 5) OPC 组名称:在OPC 服务器创建的组名称。创建的所有项均加载到这个组中。 6) 刷新时间:指定OPC 服务器的刷新周期。对于大多数OPC 服务器,这个参数用于控制对设备的扫描周期,并以该时间周期向 OPC 客户端发送数据。对某些通信性能较低的OPC 服务器,该参数不宜设置过小。 7) 数据读写方式:可选择同步方式或异步方式。关于同步和异步的概念请参阅上一节。由于异步方式在有大量客户和大量数据交互时能提供高效的性能,因此建议在通常情况下尽量选用异步方式。 2. 数据连接 对 OPC 数据项进行数据连接与 其它设备类 似 。 下面 以Schneider 公 司 的一个仿 真 OPC 服务器“OPC Factory Simulator Server”( 服务器名:Schneider-Aut.OFSSimu) 为例 ,说 明 对 OPC 数据项进行数据连接的过程 。 1) 首 先 在PC 机上安装 OPC Factory Simulator Server 程 序 ,然 后按照 上文 所述 的过程 定义 一个 OPC ...
