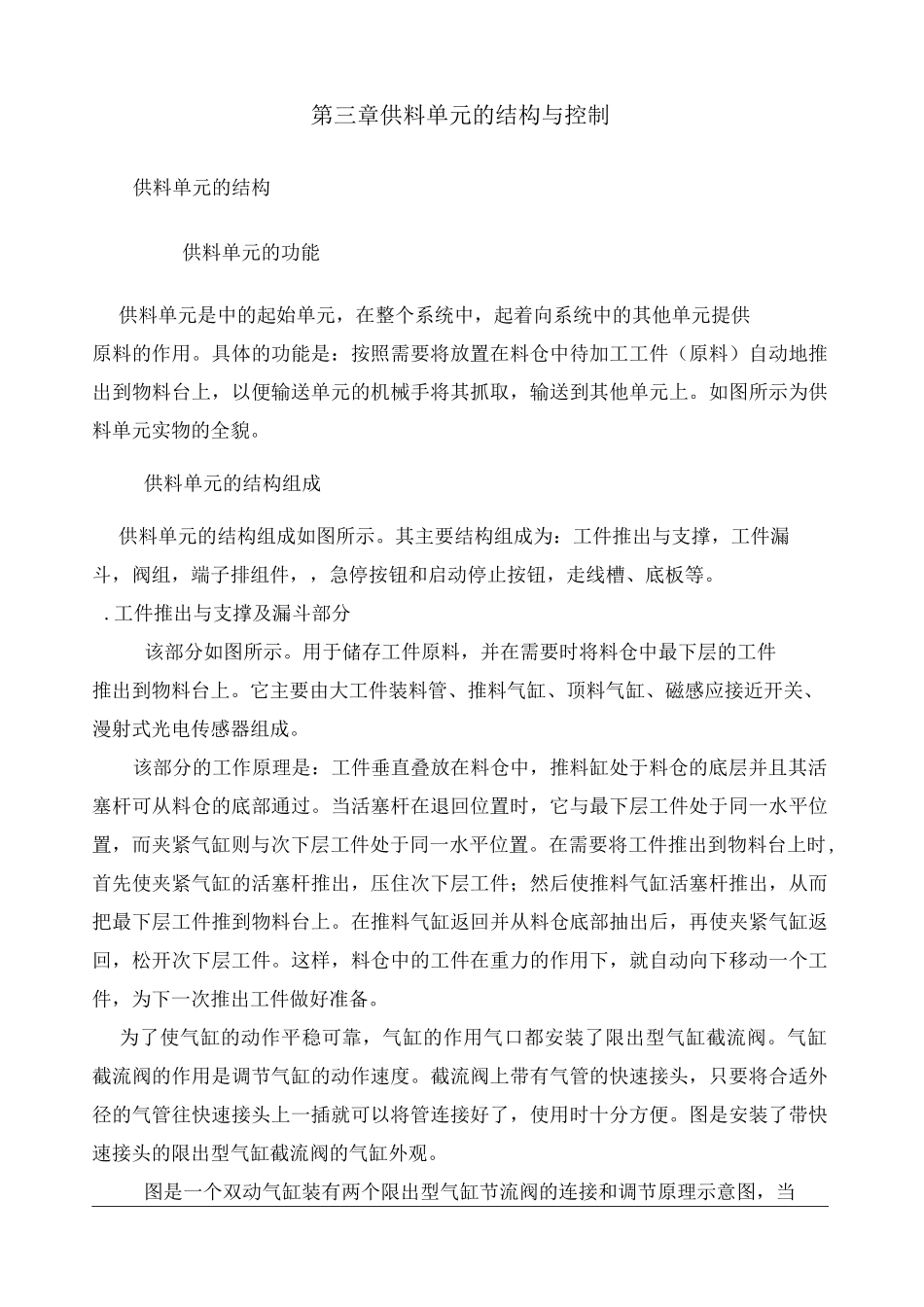

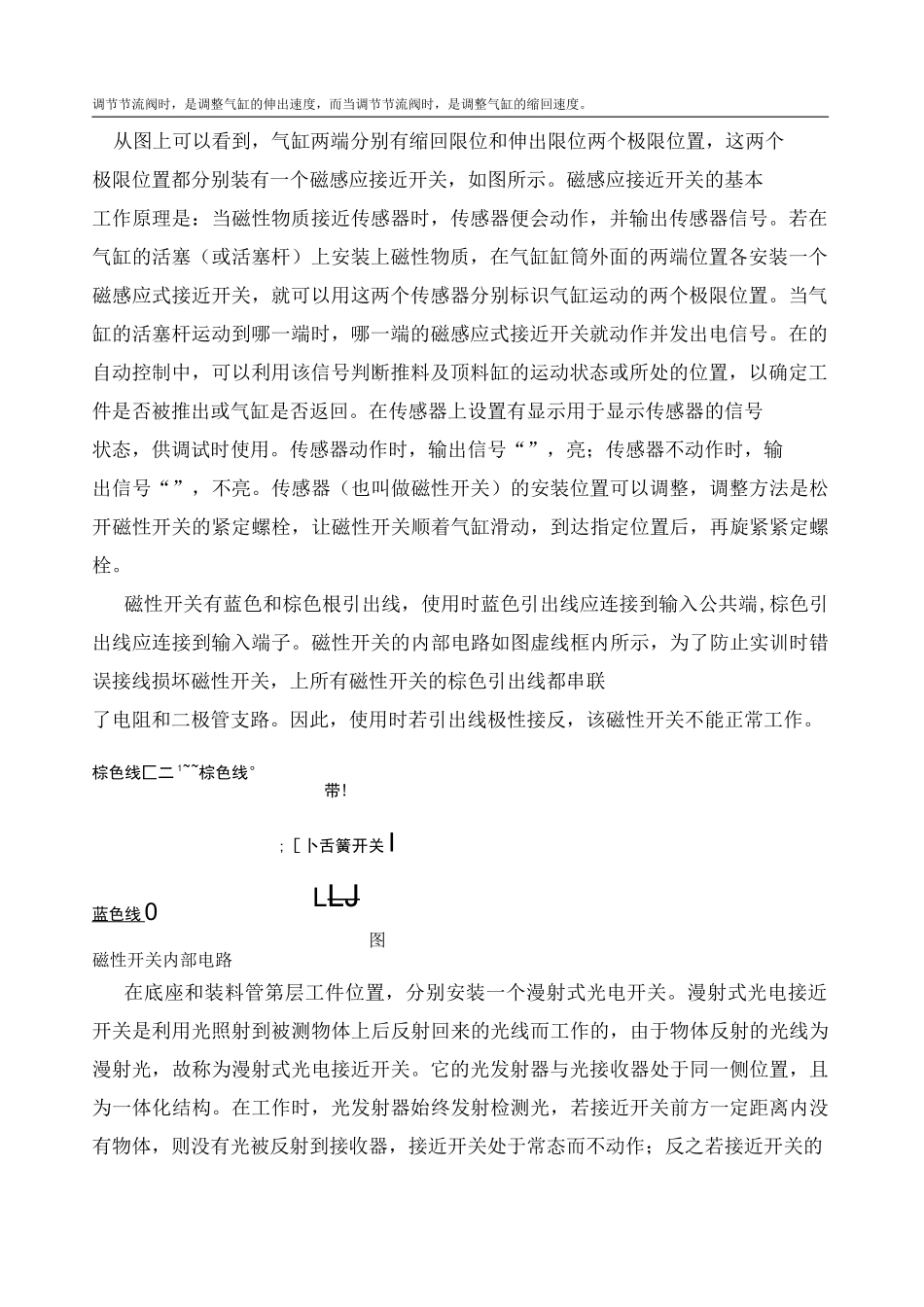

第三章供料单元的结构与控制供料单元的结构供料单元的功能供料单元是中的起始单元，在整个系统中，起着向系统中的其他单元提供原料的作用。具体的功能是：按照需要将放置在料仓中待加工工件（原料）自动地推出到物料台上，以便输送单元的机械手将其抓取，输送到其他单元上。如图所示为供料单元实物的全貌。供料单元的结构组成供料单元的结构组成如图所示。其主要结构组成为：工件推出与支撑，工件漏斗，阀组，端子排组件，，急停按钮和启动停止按钮，走线槽、底板等。.工件推出与支撑及漏斗部分该部分如图所示。用于储存工件原料，并在需要时将料仓中最下层的工件推出到物料台上。它主要由大工件装料管、推料气缸、顶料气缸、磁感应接近开关、漫射式光电传感器组成。该部分的工作原理是：工件垂直叠放在料仓中，推料缸处于料仓的底层并且其活塞杆可从料仓的底部通过。当活塞杆在退回位置时，它与最下层工件处于同一水平位置，而夹紧气缸则与次下层工件处于同一水平位置。在需要将工件推出到物料台上时,首先使夹紧气缸的活塞杆推出，压住次下层工件；然后使推料气缸活塞杆推出，从而把最下层工件推到物料台上。在推料气缸返回并从料仓底部抽出后，再使夹紧气缸返回，松开次下层工件。这样，料仓中的工件在重力的作用下，就自动向下移动一个工件，为下一次推出工件做好准备。为了使气缸的动作平稳可靠，气缸的作用气口都安装了限出型气缸截流阀。气缸截流阀的作用是调节气缸的动作速度。截流阀上带有气管的快速接头，只要将合适外径的气管往快速接头上一插就可以将管连接好了，使用时十分方便。图是安装了带快速接头的限出型气缸截流阀的气缸外观。图是一个双动气缸装有两个限出型气缸节流阀的连接和调节原理示意图，当带!;［卜舌簧开关ILLJ图调节节流阀时，是调整气缸的伸出速度，而当调节节流阀时，是调整气缸的缩回速度。从图上可以看到，气缸两端分别有缩回限位和伸出限位两个极限位置，这两个极限位置都分别装有一个磁感应接近开关，如图所示。磁感应接近开关的基本工作原理是：当磁性物质接近传感器时，传感器便会动作，并输出传感器信号。若在气缸的活塞（或活塞杆）上安装上磁性物质，在气缸缸筒外面的两端位置各安装一个磁感应式接近开关，就可以用这两个传感器分别标识气缸运动的两个极限位置。当气缸的活塞杆运动到哪一端时，哪一端的磁感应式接近开关就动作并发出电信号。在的自动控制中，可以利用该信号判断推料及顶料缸的运动状态或所...
