渐开线蜗杆蜗轮的齿廓加工技巧

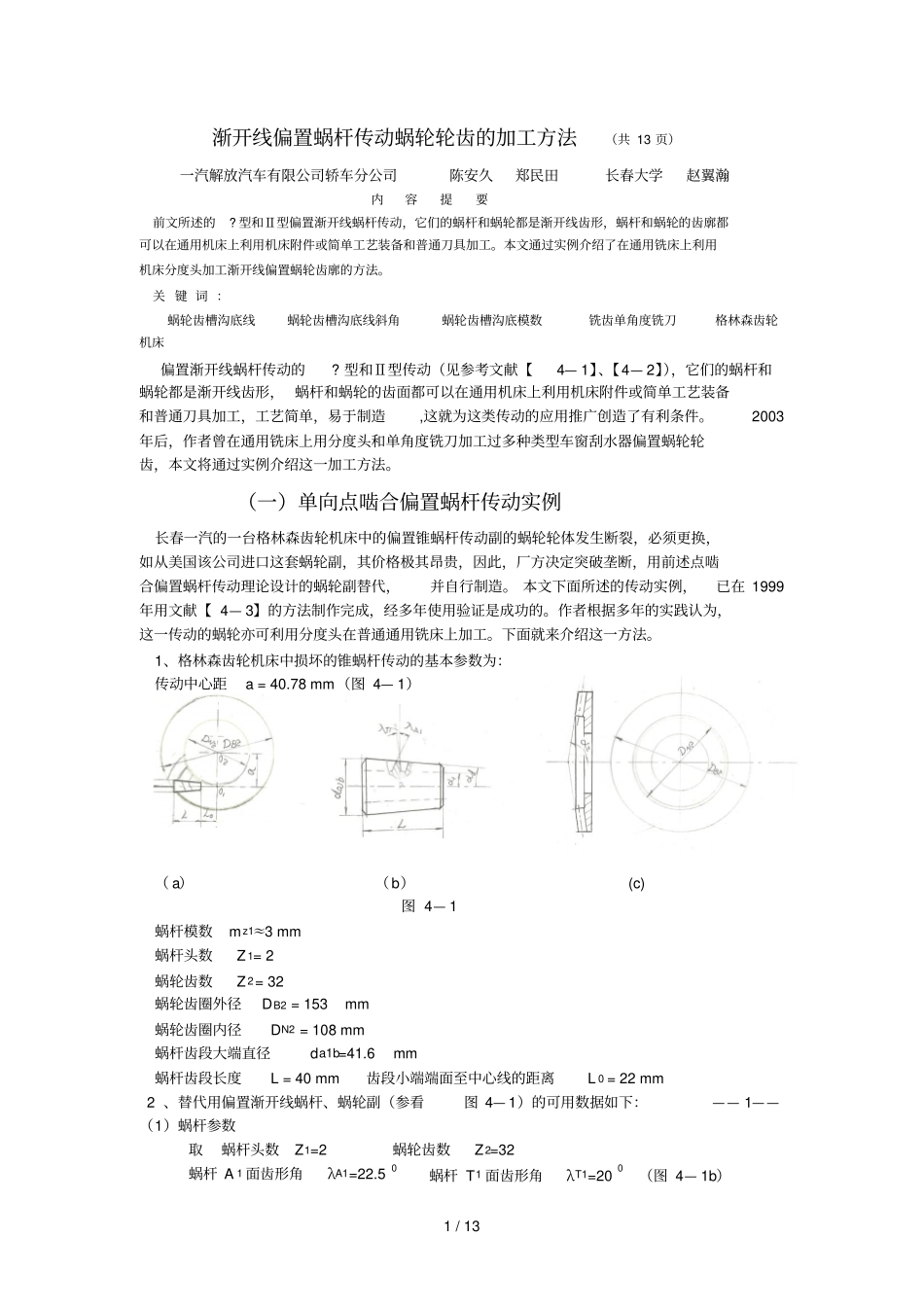

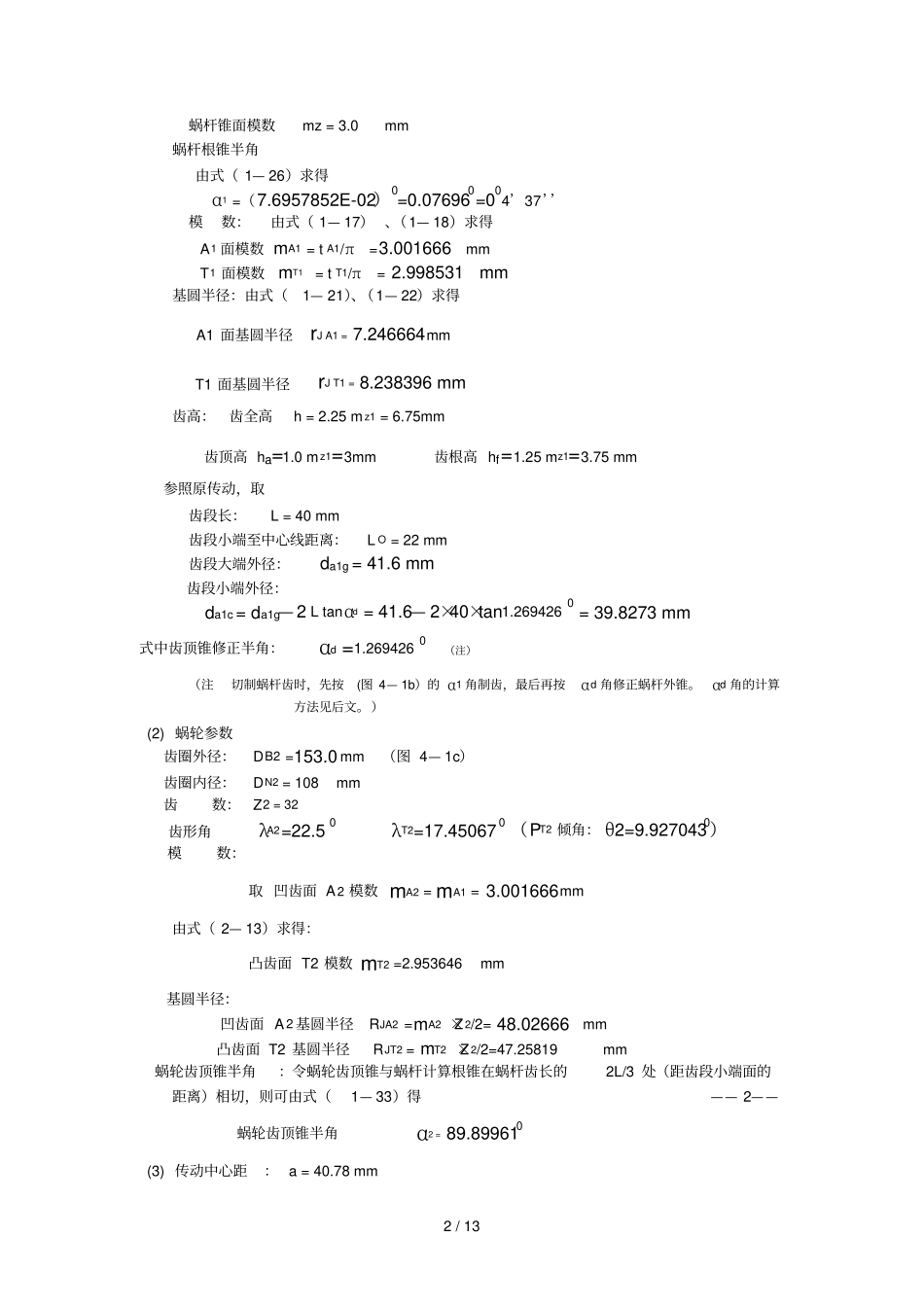

1 / 13 渐开线偏置蜗杆传动蜗轮轮齿的加工方法（共 13 页）一汽解放汽车有限公司轿车分公司陈安久郑民田长春大学赵翼瀚内容提要前文所述的? 型和Ⅱ型偏置渐开线蜗杆传动，它们的蜗杆和蜗轮都是渐开线齿形，蜗杆和蜗轮的齿廓都可以在通用机床上利用机床附件或简单工艺装备和普通刀具加工。本文通过实例介绍了在通用铣床上利用机床分度头加工渐开线偏置蜗轮齿廓的方法。关 键 词 ：蜗轮齿槽沟底线蜗轮齿槽沟底线斜角蜗轮齿槽沟底模数铣齿单角度铣刀格林森齿轮机床偏置渐开线蜗杆传动的? 型和Ⅱ型传动（见参考文献【4— 1】、【4— 2】），它们的蜗杆和蜗轮都是渐开线齿形， 蜗杆和蜗轮的齿面都可以在通用机床上利用机床附件或简单工艺装备和普通刀具加工，工艺简单，易于制造,这就为这类传动的应用推广创造了有利条件。2003年后，作者曾在通用铣床上用分度头和单角度铣刀加工过多种类型车窗刮水器偏置蜗轮轮齿，本文将通过实例介绍这一加工方法。（一）单向点啮合偏置蜗杆传动实例长春一汽的一台格林森齿轮机床中的偏置锥蜗杆传动副的蜗轮轮体发生断裂，必须更换，如从美国该公司进口这套蜗轮副，其价格极其昂贵，因此，厂方决定突破垄断，用前述点啮合偏置蜗杆传动理论设计的蜗轮副替代，并自行制造。 本文下面所述的传动实例，已在 1999 年用文献【 4— 3】的方法制作完成，经多年使用验证是成功的。作者根据多年的实践认为，这一传动的蜗轮亦可利用分度头在普通通用铣床上加工。下面就来介绍这一方法。1、格林森齿轮机床中损坏的锥蜗杆传动的基本参数为：传动中心距a = 40.78 mm（图 4— 1）（ a）（b）(c) 图 4— 1 蜗杆模数mz1≈3 mm 蜗杆头数Z 1= 2 蜗轮齿数Z 2 = 32 蜗轮齿圈外径DB2 = 153 mm 蜗轮齿圈内径DN2 = 108 mm 蜗杆齿段大端直径da1b=41.6 mm 蜗杆齿段长度L = 40 mm 齿段小端端面至中心线的距离L 0 = 22 mm 2 、替代用偏置渐开线蜗杆、蜗轮副（参看图 4— 1）的可用数据如下：—— 1——（1）蜗杆参数取蜗杆头数Z1=2 蜗轮齿数Z 2=32 蜗杆 A 1 面齿形角λA1=22.5 0蜗杆 T1 面齿形角λT1=20 0（图 4— 1b）2 / 13 蜗杆锥面模数mz = 3.0 mm 蜗杆根锥半角由式（ 1— 26）求得α1 =（7.6957852E-02）0=0.076960=004’37’’模数：由式（ 1— 17） 、（1— 18）求得A1 面模数 mA1 = t A1/π=3.001666 mm T1 面模数 mT1 = t T1/π= 2.9...
