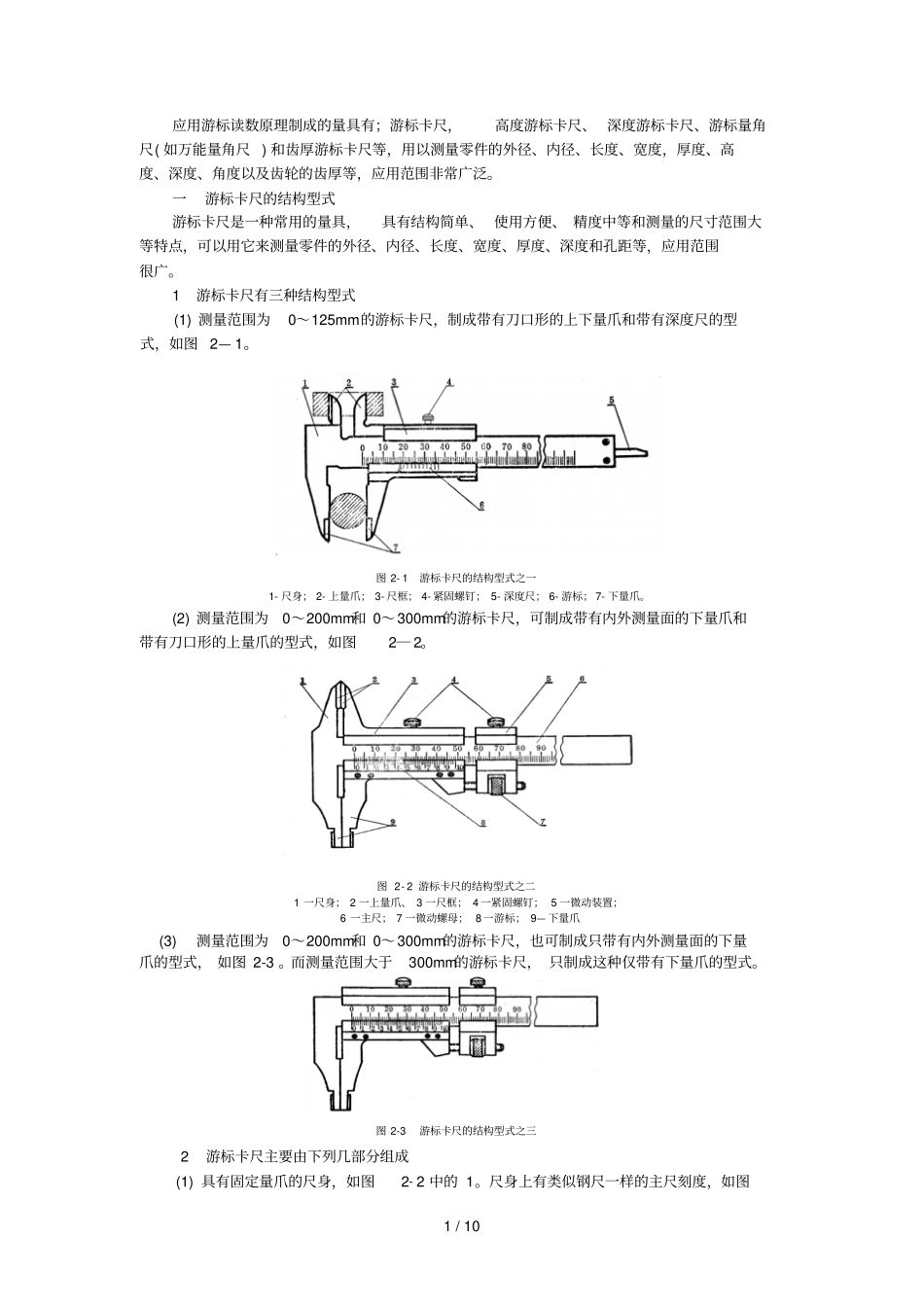

1 / 10 应用游标读数原理制成的量具有；游标卡尺，高度游标卡尺、 深度游标卡尺、游标量角尺( 如万能量角尺 ) 和齿厚游标卡尺等，用以测量零件的外径、内径、长度、宽度，厚度、高度、深度、角度以及齿轮的齿厚等，应用范围非常广泛。一游标卡尺的结构型式游标卡尺是一种常用的量具，具有结构简单、 使用方便、 精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。1 游标卡尺有三种结构型式(1) 测量范围为0～125mm的游标卡尺，制成带有刀口形的上下量爪和带有深度尺的型式，如图 2— 1。图 2- 1 游标卡尺的结构型式之一1- 尺身； 2- 上量爪； 3- 尺框； 4- 紧固螺钉； 5- 深度尺； 6- 游标； 7- 下量爪。(2) 测量范围为0～200mm和 0～300mm的游标卡尺，可制成带有内外测量面的下量爪和带有刀口形的上量爪的型式，如图2― 2。图 2- 2 游标卡尺的结构型式之二1 一尺身； 2 一上量爪、 3 一尺框； 4 一紧固螺钉； 5 一微动装置；6 一主尺； 7 一微动螺母； 8 一游标； 9— 下量爪 (3)测量范围为0～200mm和 0～300mm的游标卡尺，也可制成只带有内外测量面的下量爪的型式， 如图 2-3 。而测量范围大于300mm的游标卡尺， 只制成这种仅带有下量爪的型式。图 2-3 游标卡尺的结构型式之三2 游标卡尺主要由下列几部分组成(1) 具有固定量爪的尺身，如图2- 2 中的 1。尺身上有类似钢尺一样的主尺刻度，如图2 / 10 2―2 中的 6。主尺上的刻线间距为1mm。主尺的长度决定于游标卡尺的测量范围。 (2)具有活动量爪的尺框，如图2- 2 中的 3。尺框上有游标，如图2―2 中的 8，游标卡尺的游标读数值可制成为0.1 ；0.05 和 0.02mm的三种。游标读数值，就是指使用这种游标卡尺测量零件尺寸时，卡尺上能够读出的最小数值。 (3)在 0～125mm的游标卡尺上，还带有测量深度的深度尺，如图2―1 中的 5。深度尺固定在尺框的背面，能随着尺框在尺身的导向凹槽中移动。测量深度时， 应把尺身尾部的端面靠紧在零件的测量基准平面上。 (4)测量范围等于和大于200mm的游标卡尺，带有随尺框作微动调整的微动装置，如图2―2 中的 5。使用时，先用固定螺钉4 把微动装置5 固定在尺身上，再转动微动螺母 7，活动量爪就能随同尺框3 作微量的前进或后退。微动装置的作用，是使游标卡尺在测量时用力均匀，便于调整测量压力，减少...
