游泳池水加热设备的选型设计VIP专享

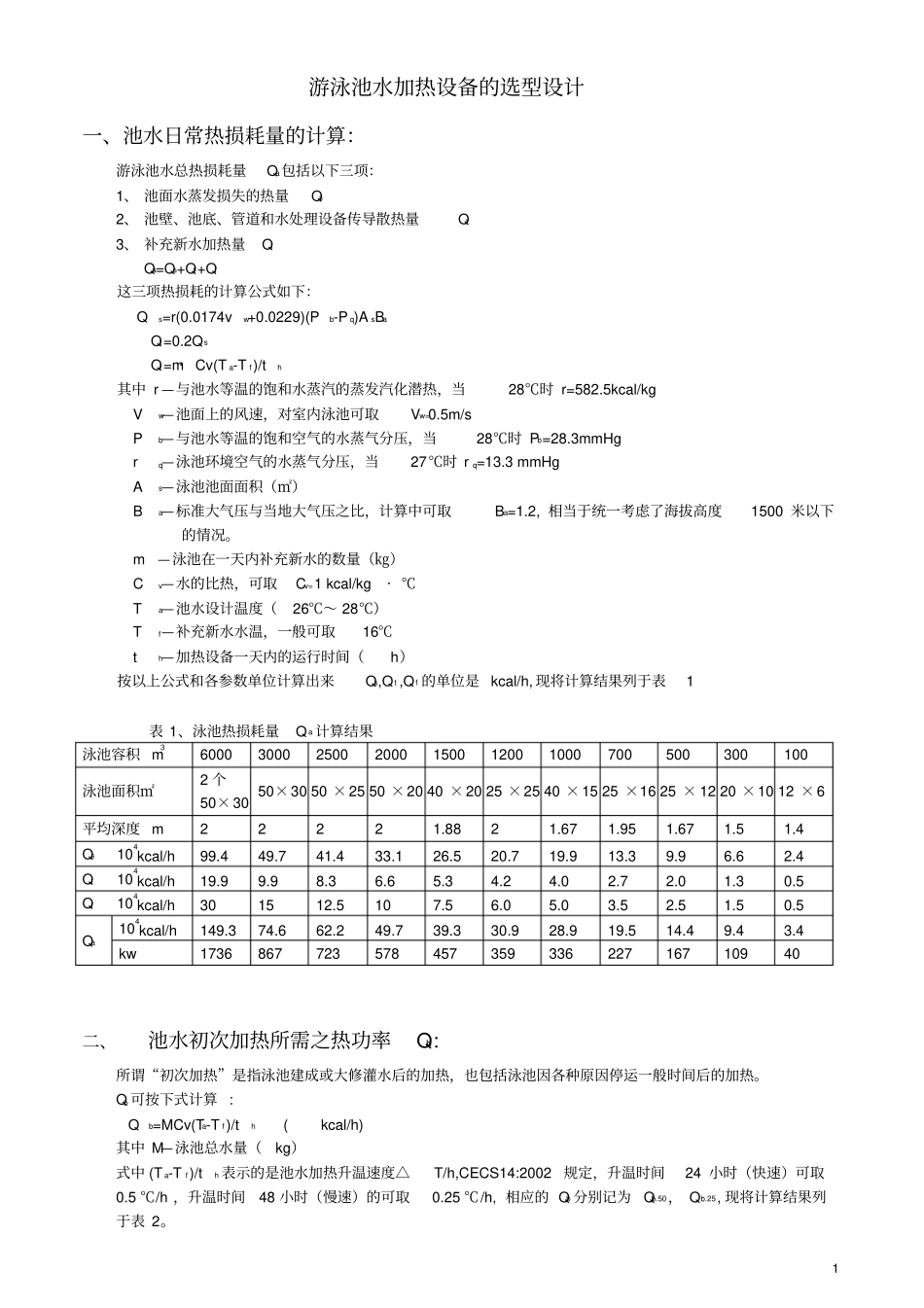

1 游泳池水加热设备的选型设计一、池水日常热损耗量的计算：游泳池水总热损耗量Qa包括以下三项：1、 池面水蒸发损失的热量Qs2、 池壁、池底、管道和水处理设备传导散热量Qt3、 补充新水加热量QfQa=Qs+Qt+Qf 这三项热损耗的计算公式如下： Qs=r(0.0174vw+0.0229)(Pb-P q)A sBa Qt=0.2Qs Qf=m·Cv(T a-T f)/th 其中 r —与池水等温的饱和水蒸汽的蒸发汽化潜热，当28℃时 r=582.5kcal/kg Vw—池面上的风速，对室内泳池可取Vw=0.5m/s Pb—与池水等温的饱和空气的水蒸气分压，当28℃时 Pb=28.3mmHg rq—泳池环境空气的水蒸气分压，当27℃时 r q=13.3 mmHg As—泳池池面面积（㎡） Ba—标准大气压与当地大气压之比，计算中可取Ba=1.2, 相当于统一考虑了海拔高度1500 米以下的情况。 m—泳池在一天内补充新水的数量（㎏） Cv—水的比热，可取Cv=1 kcal/kg· ℃ Ta—池水设计温度（26℃～ 28℃） Tf—补充新水水温，一般可取16℃ th—加热设备一天内的运行时间（h）按以上公式和各参数单位计算出来Qs,Qt ,Qf 的单位是 kcal/h, 现将计算结果列于表1 表 1、泳池热损耗量Q a 计算结果泳池容积 m3 6000 3000 2500 2000 1500 1200 1000 700 500 300 100 泳池面积㎡2 个50×30 50×30 50 ×25 50 ×20 40 ×20 25 ×25 40 ×15 25 ×16 25 × 12 20 ×10 12 ×6 平均深度 m 2 2 2 2 1.88 2 1.67 1.95 1.67 1.5 1.4 Qs 104kcal/h99.4 49.7 41.4 33.1 26.5 20.7 19.9 13.3 9.9 6.6 2.4 Qt 104kcal/h19.9 9.9 8.3 6.6 5.3 4.2 4.0 2.7 2.0 1.3 0.5 Qf 104kcal/h30 15 12.5 10 7.5 6.0 5.0 3.5 2.5 1.5 0.5 Qa 104kcal/h149.3 74.6 62.2 49.7 39.3 30.9 28.9 19.5 14.4 9.4 3.4 kw 1736 867 723 578 457 359 336 227 167 109 40 二、池水初次加热所需之热功率Qb:所谓“初次加热”是指泳池建成或大修灌水后的加热，也包括泳池因各种原因停运一般时间后的加热。Qb 可按下式计算 : Qb=MCv(Ta-T f)/th (kcal/h) 其中 M—泳池总水量（kg）式中 (T a-T f)/th 表示的是池水加热升温速度△T/h,CECS14:2002规定，升温时间24 小时（快速）可取0.5 ℃/h ，升温时间48 小时（慢速）的可取0.25 ℃/h, 相应的 Qb 分别记为Qb.50， Qb.25, 现将计算结果列于表 2。2 表 2、池水初次加热所需之热功...
