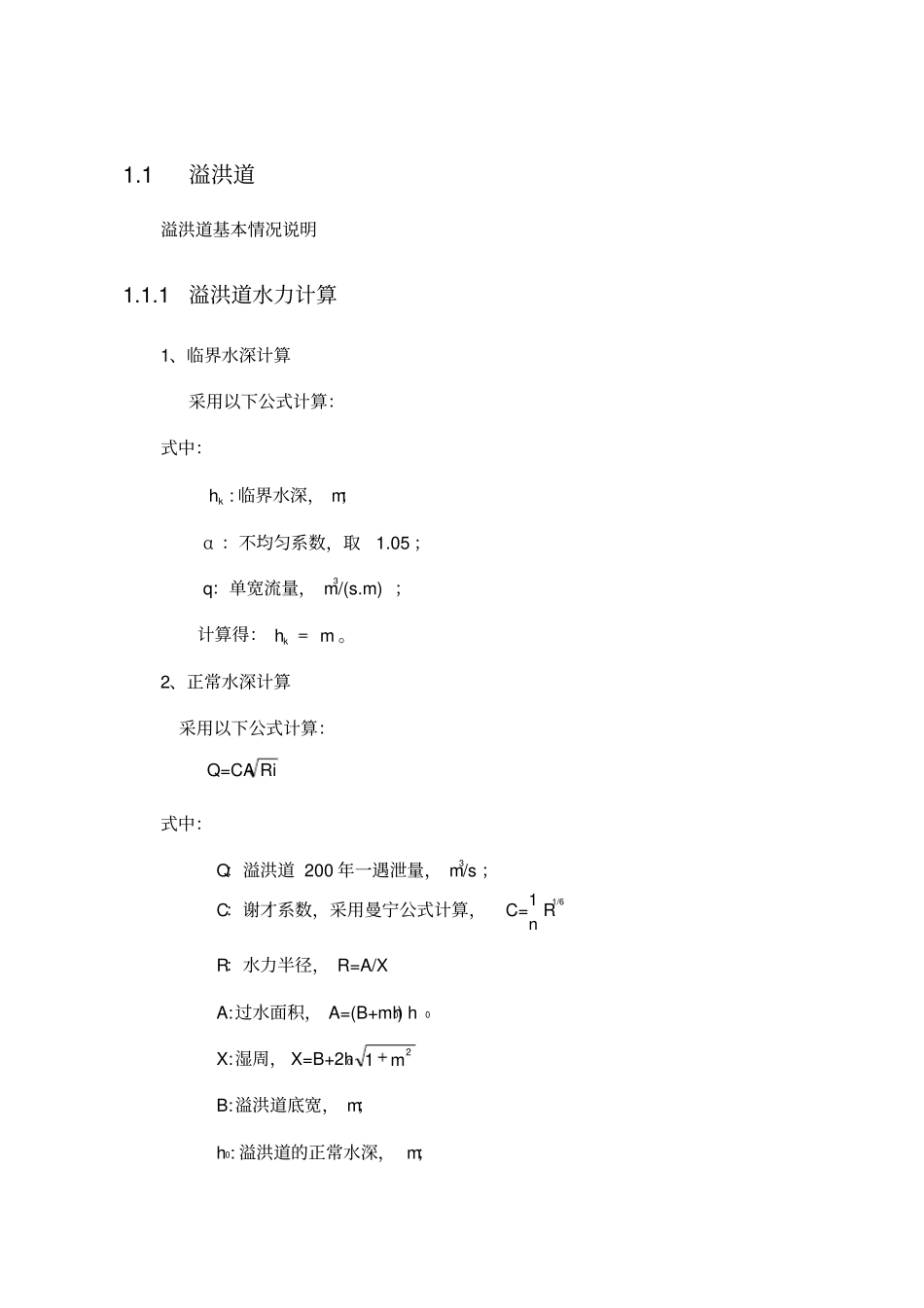

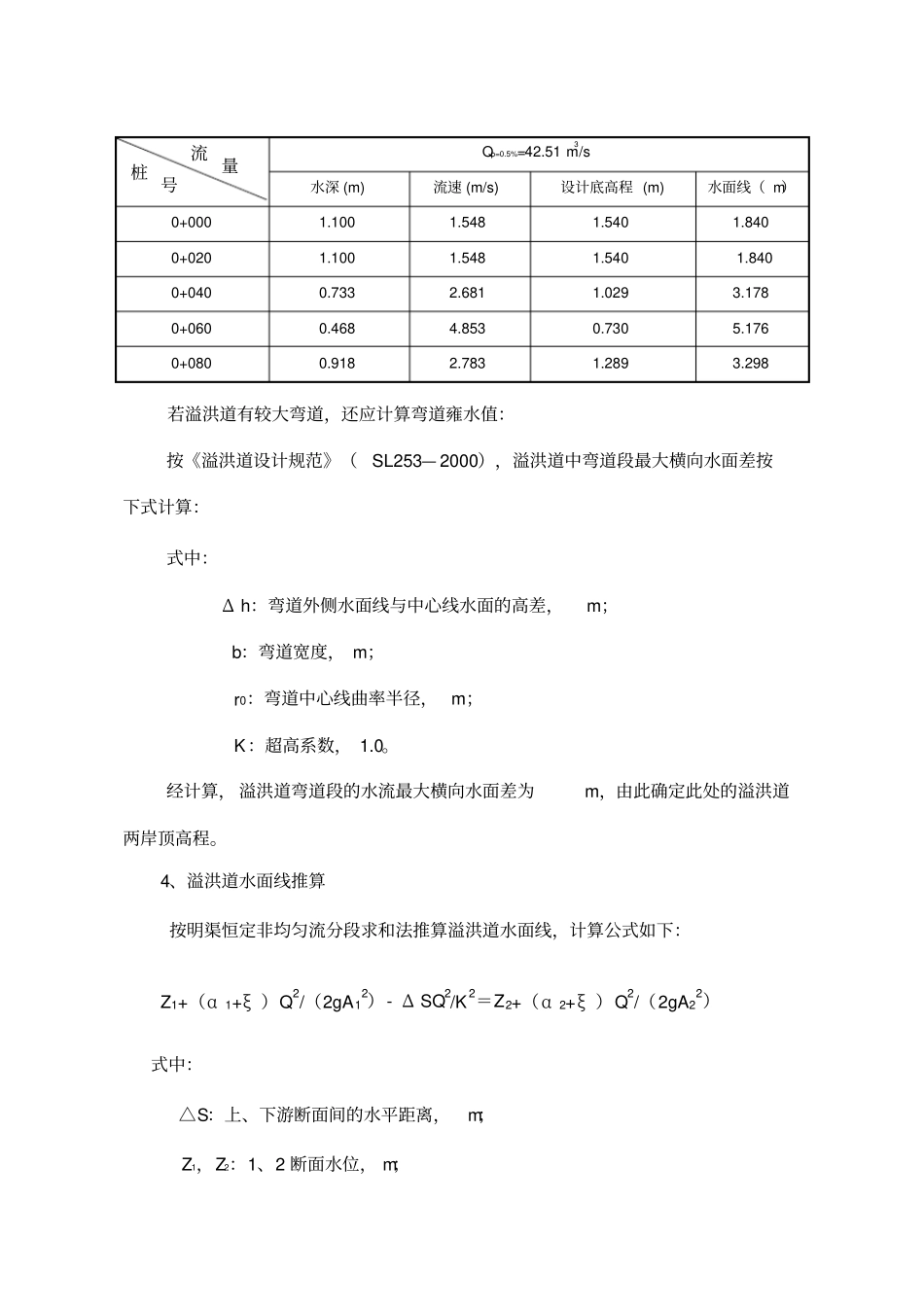

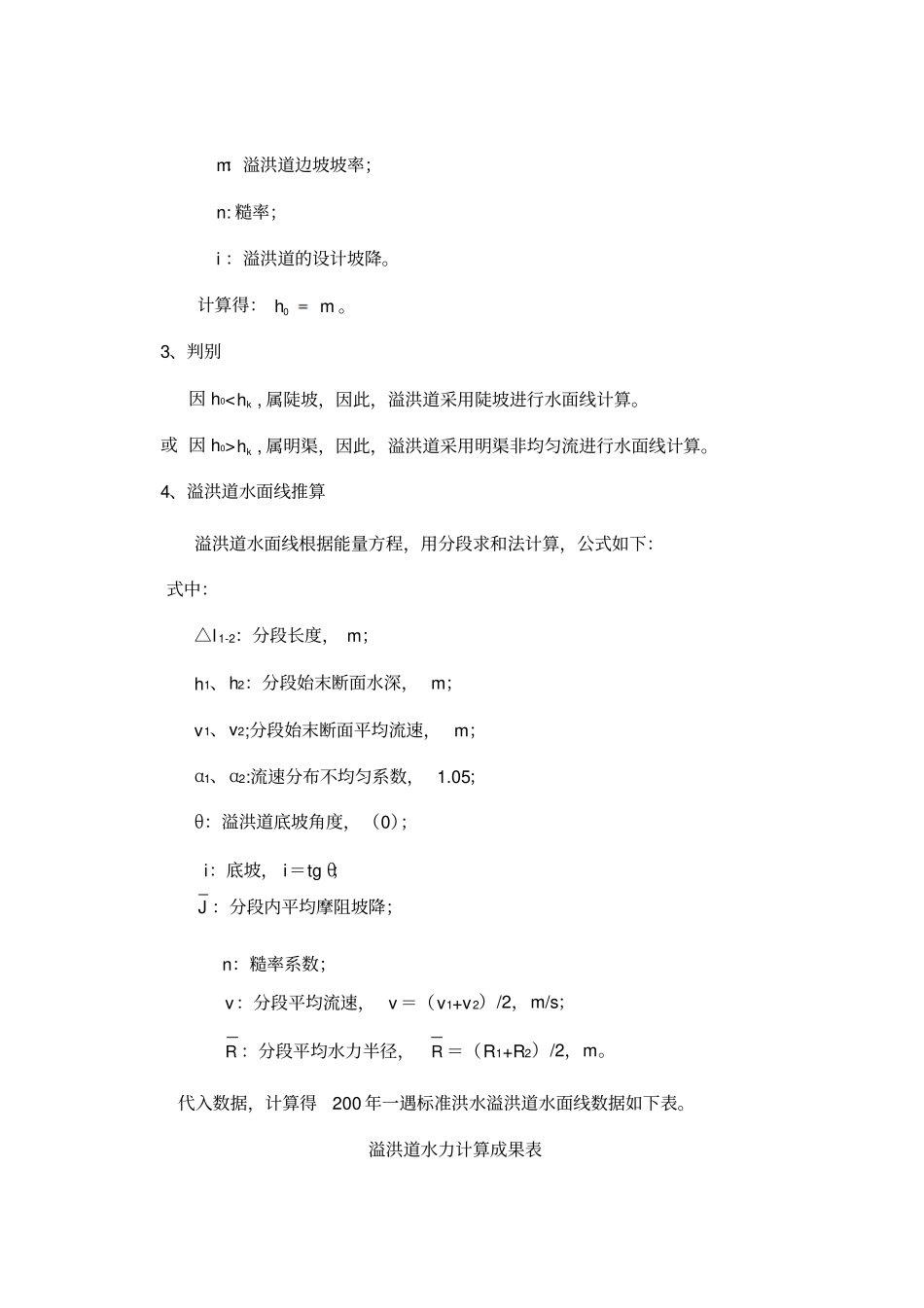

1.1溢洪道溢洪道基本情况说明1.1.1溢洪道水力计算1、临界水深计算采用以下公式计算:式中:kh : 临界水深, m;α :不均匀系数,取1.05 ;q:单宽流量, m3/(s.m) ;计算得:kh m 。2、正常水深计算采用以下公式计算:Q=CA Ri式中:Q:溢洪道 200 年一遇泄量, m3/s ;C:谢才系数,采用曼宁公式计算,C=n1 R1/6R:水力半径, R=A/X A:过水面积, A=(B+mh0) h0X:湿周, X=B+2h021mB:溢洪道底宽, m;h0: 溢洪道的正常水深, m;m:溢洪道边坡坡率;n: 糙率;i :溢洪道的设计坡降。计算得:0h m 。3、判别因 h0kh , 属明渠,因此,溢洪道采用明渠非均匀流进行水面线计算。4、溢洪道水面线推算溢洪道水面线根据能量方程,用分段求和法计算,公式如下:式中:△l 1-2:分段长度, m;h1、h2:分段始末断面水深, m;v1、v2;分段始末断面平均流速, m;α1、α2:流速分布不均匀系数, 1.05;θ:溢洪道底坡角度,(0);i:底坡, i=tg θ;J :分段内平均摩阻坡降;n:糙率系数;v:分段平均流速, v =(v1+v2)/2,m/s;R :分段平均水力半径,R =(R1+R2)/2,m。代入数据,计算得200 年一遇标准洪水溢洪道水面线数据如下表。溢洪道水力计算成果表Qp=0.5%=42.51 m3/s 水深 (m) 流速 (m/s) 设计底高程 (m) 水面线( m)0+000 1.100 1.548 1.540 1.840 0+020 1.100 1.548 1.540 1.840 0+040 0.733 2.681 1.029 3.178 0+060 0.468 4.853 0.730 5.176 0+080 0.918 2.783 1.289 3.298 若溢洪道有较大弯道,还应计算弯道雍水值:按《溢洪道设计规范》(SL253— 2000),溢洪道中弯道段最大横向水面差按下式计算:式中:Δ h:弯道外侧水面线与中心线水面的高差,m;b:弯道宽度, m;r0:弯道中心线曲率半径, m;K:超高系数, 1.0。经计算, 溢洪道弯道段的水流最大横向水面差为m,由此确定此处的溢洪道两岸顶高程。4、溢洪道水面线推算按明渠恒定非均匀流分段求和法推算溢洪道水面线,计算公式如下:Z1+(α 1+ξ )Q2/(2gA12)- Δ SQ2/K2=Z2+(α 2+ξ )Q2/(2gA22)式中:△S:上、下游断面间的水平距离,m;Z1,Z2:1、2 断面水位, m;流 量桩 号Q:断面流量, m3/s ;ξ :局部水头损失系数;α :动能校正系数, 1.1 ;k:流量模数;A:断面面积, m2;代入数据,计算得200 年一遇标准洪水溢洪道水面线数据如下表。溢洪道水力计算成果表Qp=0.5%=42.51 m3/s 水深 (m) 流速 (m/s) 设计底高程 (m) 水面线( m)0+000 1.100 1.548 1.540 1.840 0+020 1.100 1.548 1.540 1.840 0+040 0.733 2.681 1.029 3.178 0+060 0.468 4.853 0.730 5.176 0+080 0.918 2.783 1.289 3.298 流 量桩 号
