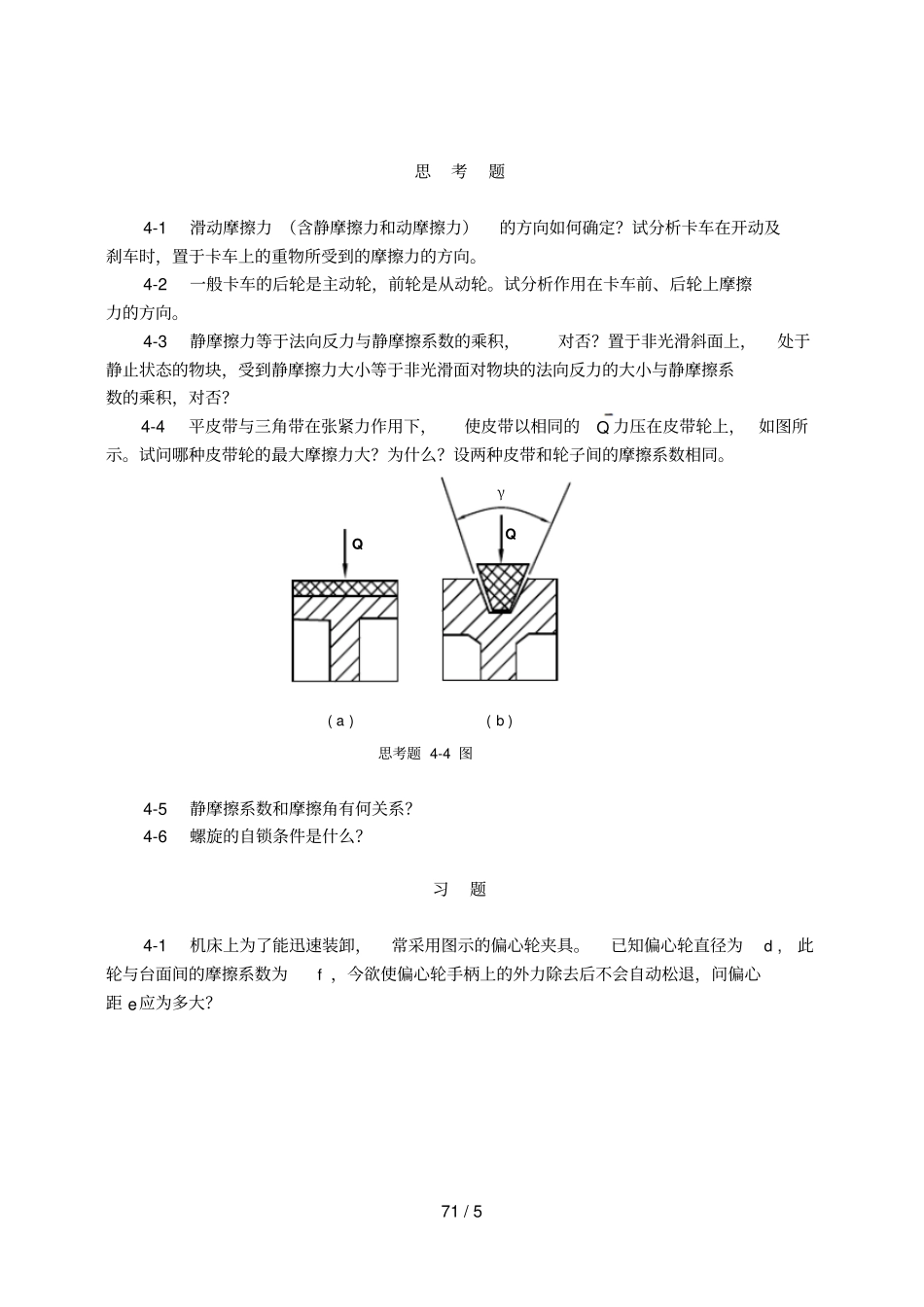

71 / 5 思考题4-1 滑动摩擦力 （含静摩擦力和动摩擦力）的方向如何确定？试分析卡车在开动及刹车时，置于卡车上的重物所受到的摩擦力的方向。4-2 一般卡车的后轮是主动轮，前轮是从动轮。试分析作用在卡车前、后轮上摩擦力的方向。4-3 静摩擦力等于法向反力与静摩擦系数的乘积，对否？置于非光滑斜面上，处于静止状态的物块，受到静摩擦力大小等于非光滑面对物块的法向反力的大小与静摩擦系数的乘积，对否？4-4 平皮带与三角带在张紧力作用下，使皮带以相同的Q 力压在皮带轮上， 如图所示。试问哪种皮带轮的最大摩擦力大？为什么？设两种皮带和轮子间的摩擦系数相同。4-5 静摩擦系数和摩擦角有何关系？4-6 螺旋的自锁条件是什么？习题4-1 机床上为了能迅速装卸，常采用图示的偏心轮夹具。已知偏心轮直径为d , 此轮与台面间的摩擦系数为f ，今欲使偏心轮手柄上的外力除去后不会自动松退，问偏心距 e应为多大？思考题 4-4 图γQ Q ( a ) ( b ) 72 / 5 4-2 压延机由两轮构成，直径均为cmd50，两轮缘间隙为cma5.0，按相反方向转动如图。设已知烧红的铁板与铸铁轮间摩擦系数1.0f，问能压延的铁板厚度b 是多少？提示： 欲使机器操作， 则铁板必须被两个转动轮带动，即作用在铁板BA、处的法向反作用力和摩擦力的合力必须水平向右。4-3 悬臂托架的端部A和 C 处有套环，活套在铅垂的圆柱上可上下移动，若在AC上作用铅垂力P ，当此力离开圆柱较远时，此架将被圆柱上的摩擦力卡住而不能移动，设套环与圆柱间的摩擦角皆为m ，不计架重， 求此架不致卡住时P 力离开圆柱中心线的最大距离maxX。4-4 在图示夹具中，楔块A 与其它构件间摩擦系数2.0f，楔角6 ，尺寸ba2，求螺旋推力P 与工件 B 的夹紧力 Q 间的关系。题 4-1 图B d d bad e O 题 4-2 图A P x bA B a C B A bα题 4-3 图题 4-4 图a 73 / 5 4-5 如图为某汽车中摩擦离合器简图。已知摩擦片2 与两个小侧盘1、3 间的摩擦系数25.0f，摩擦片 2 的平均直径mD2.0，若传递的扭矩mNM368，问摩擦片与两侧盘间的正压力P 的最小值应为多大？4-6 农机中常用的摩擦安全连接器如图所示，它可以在犁或其它农具作业中遇到障碍物时， 当安全连接器的受力超过板Ⅰ与Ⅱ间的最大摩擦力而使农具与拖拉机自动脱开，从而保护农具免遭破坏。设连接器的两螺栓拧紧后每根拧紧螺栓承受kNQ5的力，各接触面间的摩擦系数均为3.0f。求此安全连接器所...
