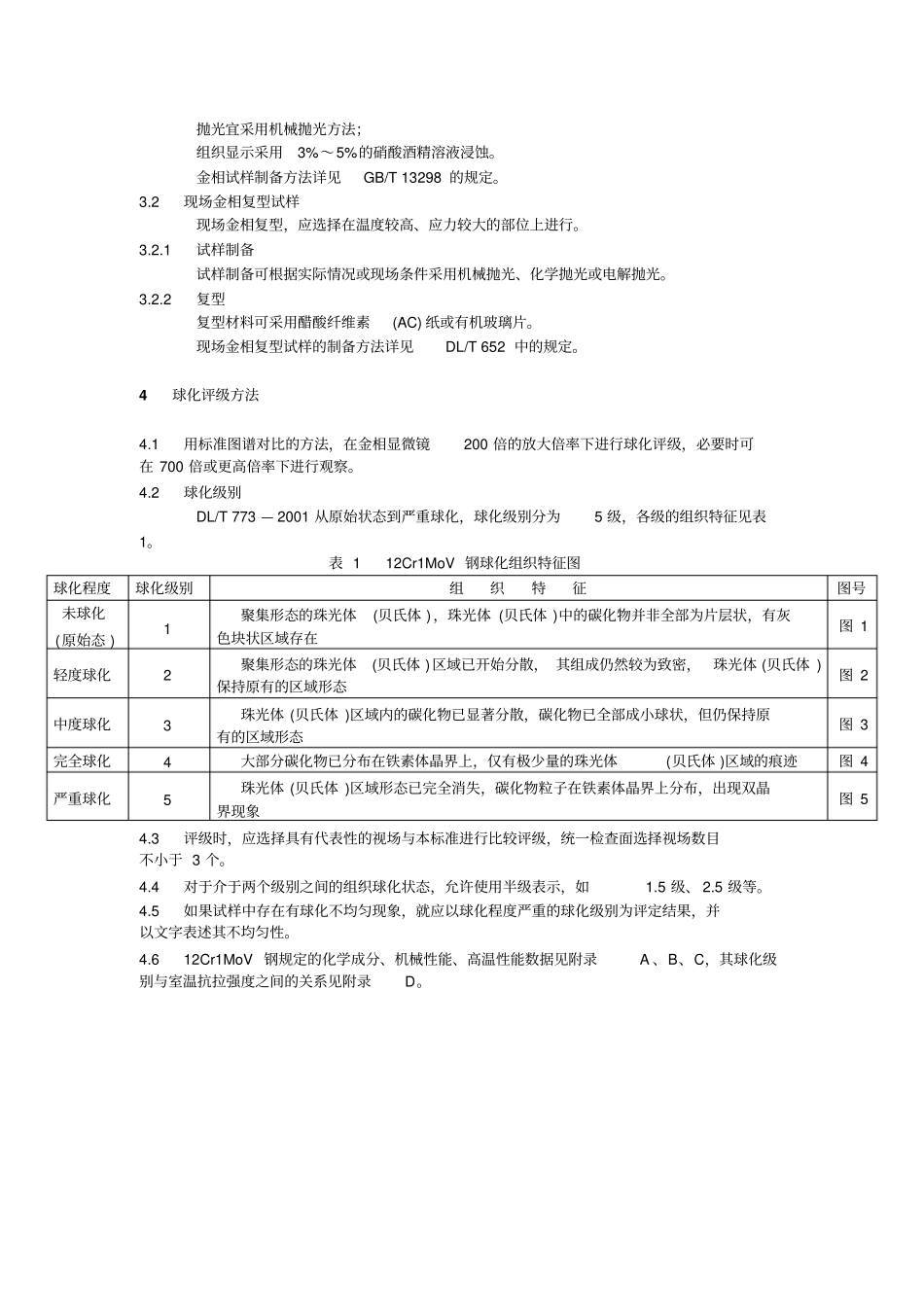

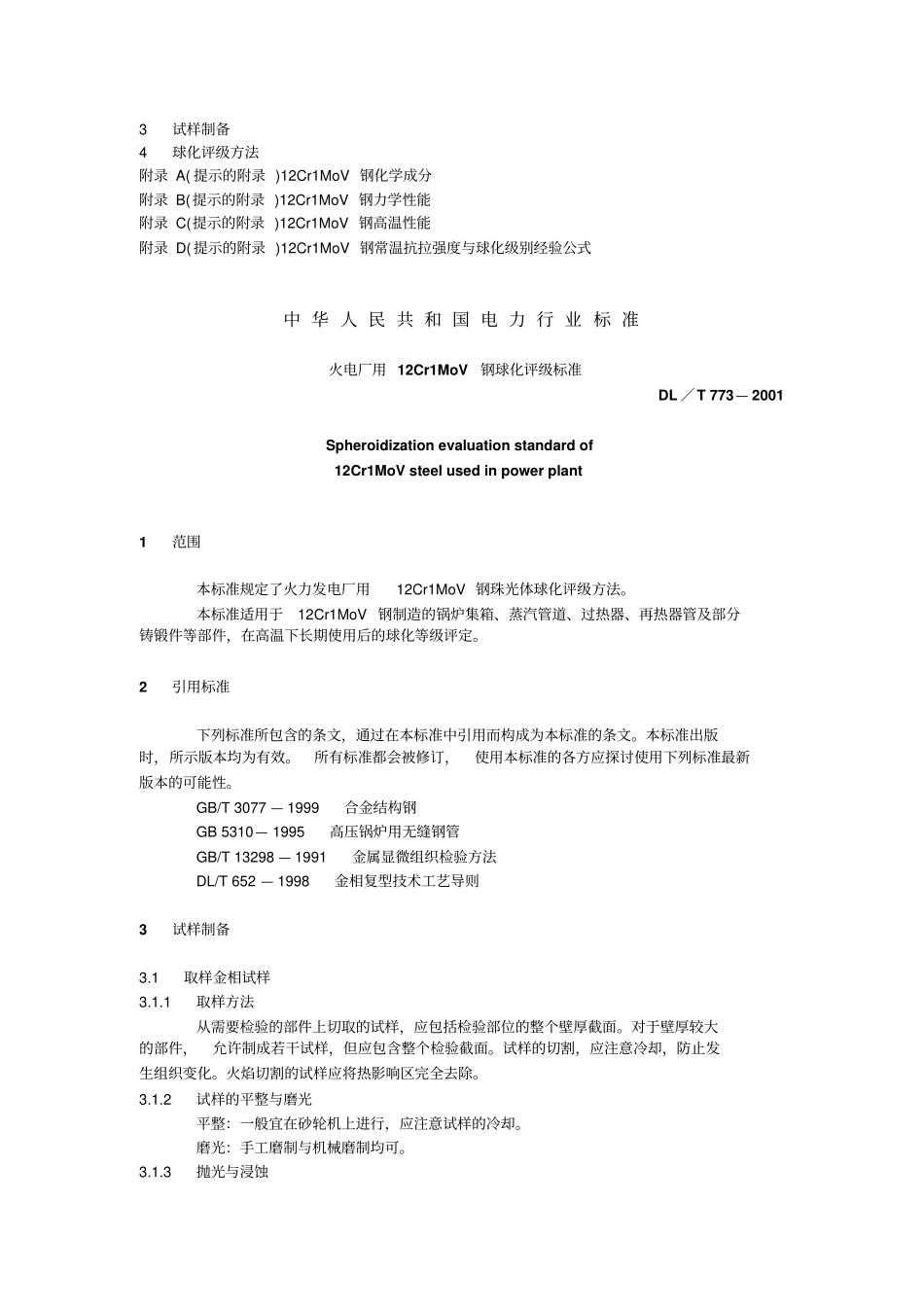

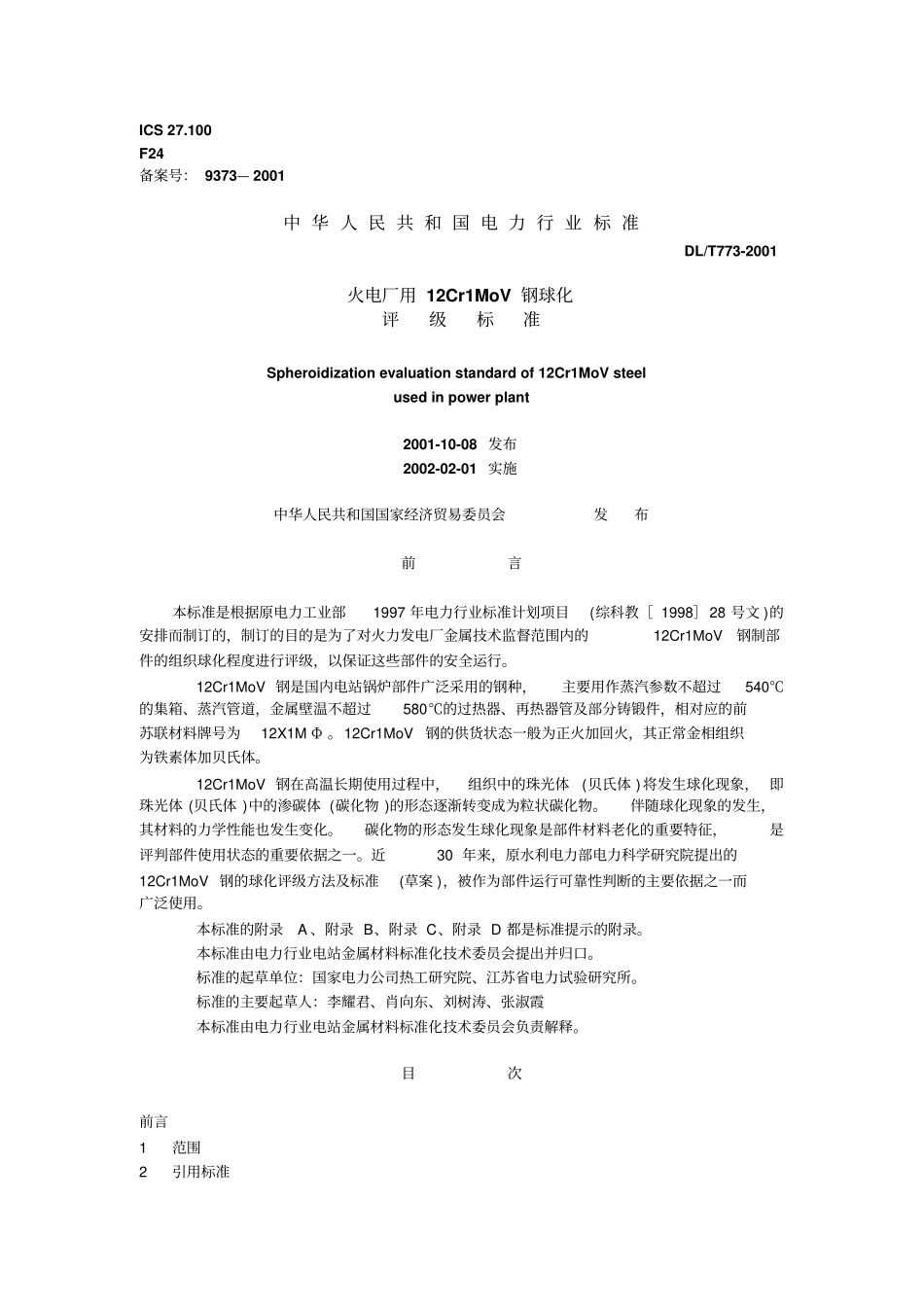

ICS 27.100 F24 备案号： 9373— 2001中 华 人 民 共 和 国 电 力 行 业 标 准DL/T773-2001 火电厂用 12Cr1MoV 钢球化评级标准Spheroidization evaluation standard of 12Cr1MoV steelused in power plant2001-10-08 发布2002-02-01 实施中华人民共和国国家经济贸易委员会发布前言本标准是根据原电力工业部1997 年电力行业标准计划项目(综科教［ 1998］28 号文 )的安排而制订的，制订的目的是为了对火力发电厂金属技术监督范围内的12Cr1MoV钢制部件的组织球化程度进行评级，以保证这些部件的安全运行。12Cr1MoV 钢是国内电站锅炉部件广泛采用的钢种，主要用作蒸汽参数不超过540℃的集箱、蒸汽管道，金属壁温不超过580℃的过热器、再热器管及部分铸锻件，相对应的前苏联材料牌号为12X1M Φ 。12Cr1MoV钢的供货状态一般为正火加回火，其正常金相组织为铁素体加贝氏体。12Cr1MoV 钢在高温长期使用过程中，组织中的珠光体(贝氏体 )将发生球化现象， 即珠光体 (贝氏体 )中的渗碳体 (碳化物 )的形态逐渐转变成为粒状碳化物。伴随球化现象的发生，其材料的力学性能也发生变化。碳化物的形态发生球化现象是部件材料老化的重要特征，是评判部件使用状态的重要依据之一。近30 年来，原水利电力部电力科学研究院提出的12Cr1MoV 钢的球化评级方法及标准(草案 )，被作为部件运行可靠性判断的主要依据之一而广泛使用。本标准的附录A 、附录 B、附录 C、附录 D 都是标准提示的附录。本标准由电力行业电站金属材料标准化技术委员会提出并归口。标准的起草单位：国家电力公司热工研究院、江苏省电力试验研究所。标准的主要起草人：李耀君、肖向东、刘树涛、张淑霞本标准由电力行业电站金属材料标准化技术委员会负责解释。目次前言1 范围2 引用标准3 试样制备4 球化评级方法附录 A( 提示的附录 )12Cr1MoV 钢化学成分附录 B(提示的附录 )12Cr1MoV 钢力学性能附录 C(提示的附录 )12Cr1MoV 钢高温性能附录 D(提示的附录 )12Cr1MoV 钢常温抗拉强度与球化级别经验公式中 华 人 民 共 和 国 电 力 行 业 标 准火电厂用 12Cr1MoV钢球化评级标准DL ／T 773— 2001Spheroidization evaluation standard of12Cr1MoV steel used in power plant1 范围本标准规定了火力发电厂用12Cr1MoV 钢珠光体球化评级方法。本标准适用于12Cr1MoV 钢制造的锅炉集箱、蒸汽管道、过热器、再热...
