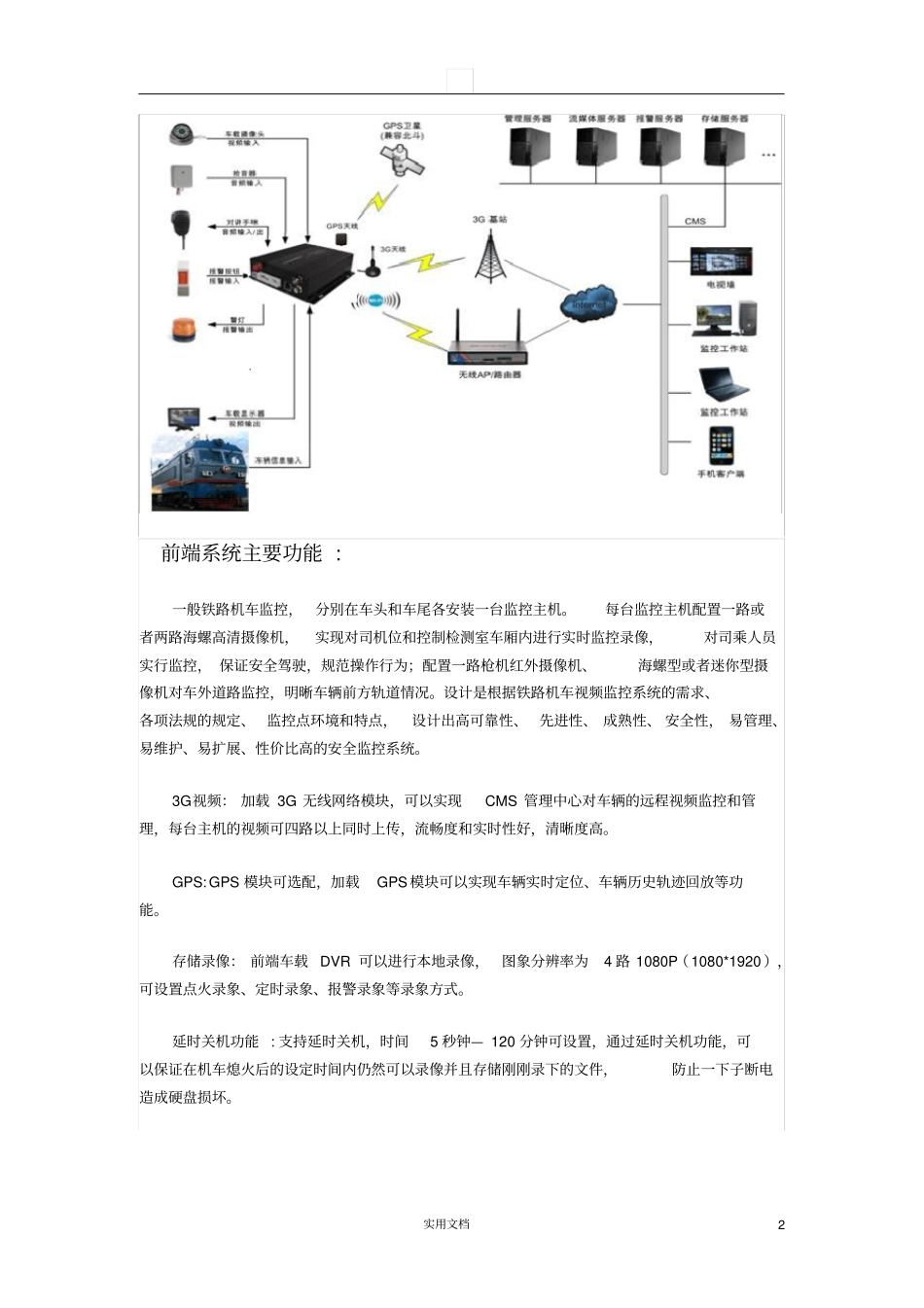

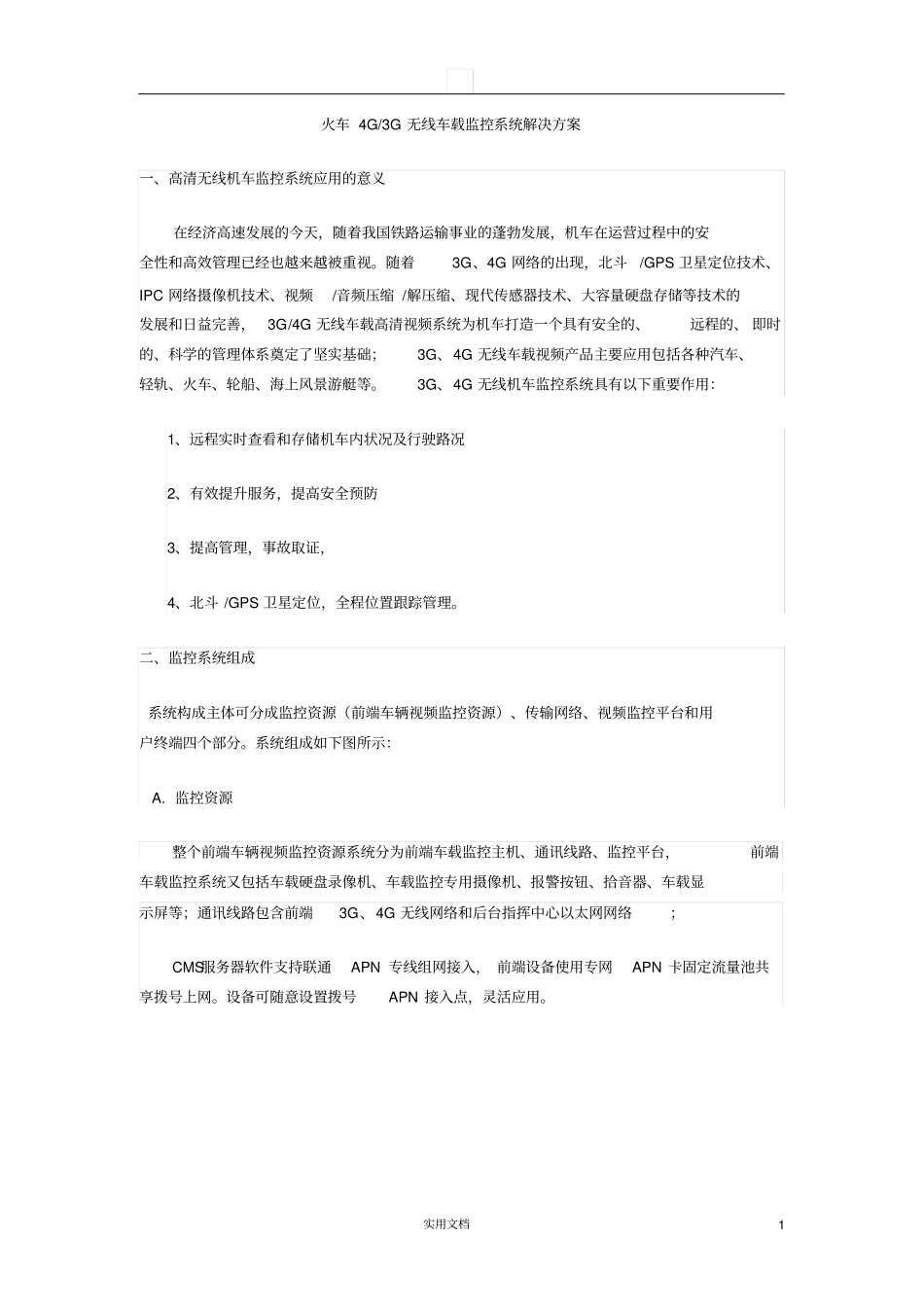

实用文档1 火车 4G/3G 无线车载监控系统解决方案一、高清无线机车监控系统应用的意义在经济高速发展的今天,随着我国铁路运输事业的蓬勃发展,机车在运营过程中的安全性和高效管理已经也越来越被重视。随着3G、4G 网络的出现,北斗/GPS 卫星定位技术、IPC 网络摄像机技术、视频/音频压缩 /解压缩、现代传感器技术、大容量硬盘存储等技术的发展和日益完善,3G/4G 无线车载高清视频系统为机车打造一个具有安全的、远程的、 即时的、科学的管理体系奠定了坚实基础;3G、4G 无线车载视频产品主要应用包括各种汽车、轻轨、火车、轮船、海上风景游艇等。3G、4G 无线机车监控系统具有以下重要作用:1、远程实时查看和存储机车内状况及行驶路况2、有效提升服务,提高安全预防3、提高管理,事故取证,4、北斗 /GPS 卫星定位,全程位置跟踪管理。二、监控系统组成系统构成主体可分成监控资源(前端车辆视频监控资源)、传输网络、视频监控平台和用户终端四个部分。系统组成如下图所示:A. 监控资源整个前端车辆视频监控资源系统分为前端车载监控主机、通讯线路、监控平台,前端车载监控系统又包括车载硬盘录像机、车载监控专用摄像机、报警按钮、拾音器、车载显示屏等;通讯线路包含前端3G、4G 无线网络和后台指挥中心以太网网络;CMS服务器软件支持联通APN 专线组网接入, 前端设备使用专网APN 卡固定流量池共享拨号上网。设备可随意设置拨号APN 接入点,灵活应用。实用文档2 前端系统主要功能 :一般铁路机车监控,分别在车头和车尾各安装一台监控主机。每台监控主机配置一路或者两路海螺高清摄像机,实现对司机位和控制检测室车厢内进行实时监控录像,对司乘人员实行监控, 保证安全驾驶,规范操作行为;配置一路枪机红外摄像机、海螺型或者迷你型摄像机对车外道路监控,明晰车辆前方轨道情况。设计是根据铁路机车视频监控系统的需求、各项法规的规定、 监控点环境和特点,设计出高可靠性、 先进性、 成熟性、 安全性, 易管理、易维护、易扩展、性价比高的安全监控系统。3G视频: 加载 3G 无线网络模块,可以实现CMS 管理中心对车辆的远程视频监控和管理,每台主机的视频可四路以上同时上传,流畅度和实时性好,清晰度高。GPS: GPS 模块可选配,加载GPS 模块可以实现车辆实时定位、车辆历史轨迹回放等功能。存储录像: 前端车载 DVR 可以进行本地录像,图象分辨率为4 路 1080P(1080*1920 ),可设置点火录象、定...
