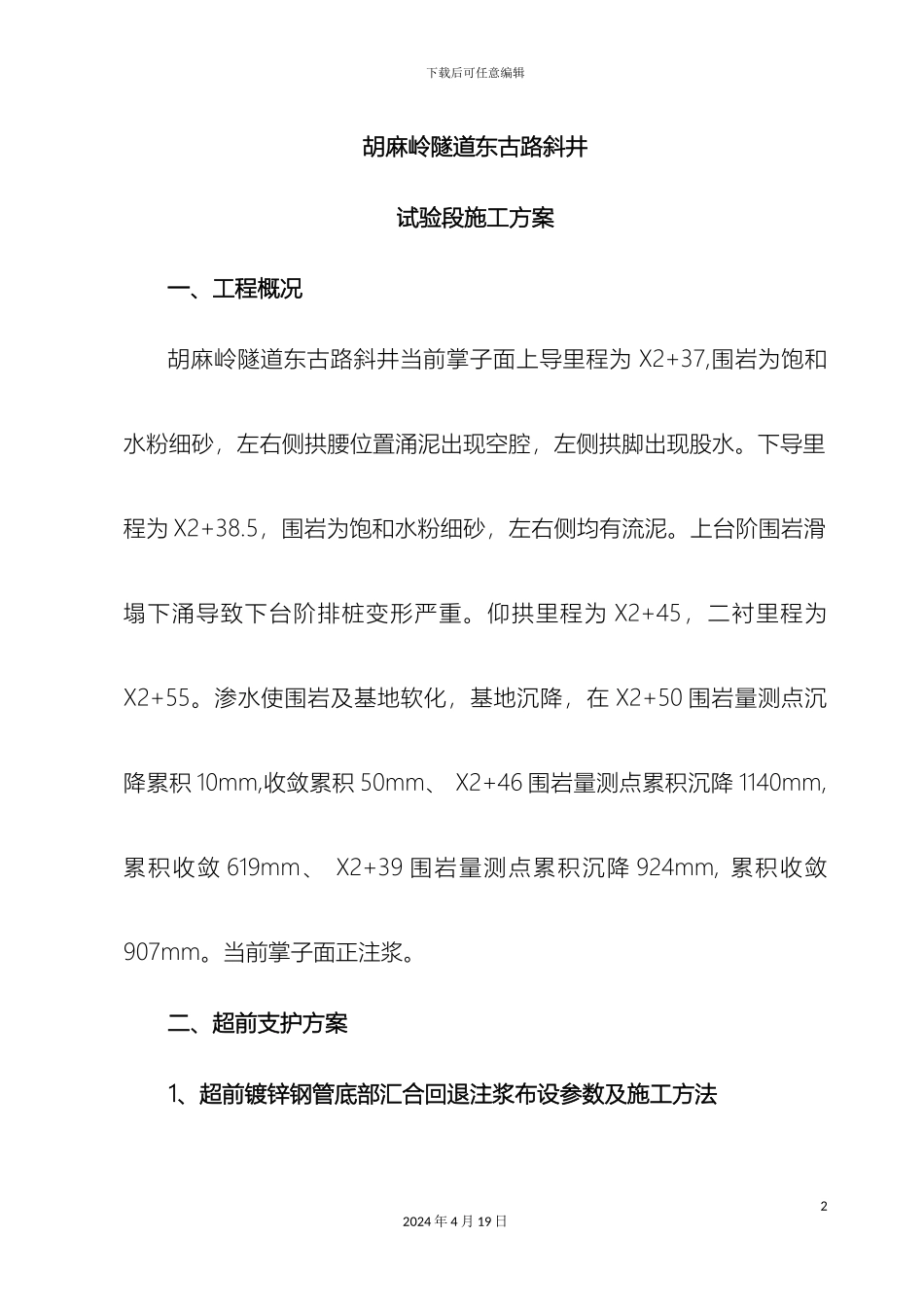

下载后可任意编辑东古路斜井试验段施工方案12024 年 4 月 19 日下载后可任意编辑胡麻岭隧道东古路斜井试验段施工方案一、工程概况胡麻岭隧道东古路斜井当前掌子面上导里程为 X2+37,围岩为饱和水粉细砂，左右侧拱腰位置涌泥出现空腔，左侧拱脚出现股水。下导里程为 X2+38.5，围岩为饱和水粉细砂，左右侧均有流泥。上台阶围岩滑塌下涌导致下台阶排桩变形严重。仰拱里程为 X2+45，二衬里程为X2+55。渗水使围岩及基地软化，基地沉降，在 X2+50 围岩量测点沉降累积 10mm,收敛累积 50mm、 X2+46 围岩量测点累积沉降 1140mm, 累积收敛 619mm、 X2+39 围岩量测点累积沉降 924mm, 累积收敛907mm。当前掌子面正注浆。二、超前支护方案1、超前镀锌钢管底部汇合回退注浆布设参数及施工方法22024 年 4 月 19 日下载后可任意编辑超前支护采纳 φ25mm 双排或多排镀锌钢管，间距控制 40 厘米，长度 6~8 米。现场根据实际情况在出水多的地方，多设注浆管。为了使开挖和初期支护时不易坍塌，提高施工的安全程度，注浆扩散范围要保证拱部在 1.5~2m，根据扩散半径对间距进行调整。根据镀锌钢管注浆在粉细砂的影响范围约为 20 厘米，第一排镀锌钢管倾角为11°8′24″，第二排镀锌钢管倾角为 14°28′39″。镀锌钢管安设采纳钻孔打入法，即先按设计要求钻孔，钻孔直径比钢管直径大 10～20mm，深度大于注浆管 1.5~2m。然后将镀锌钢管用锤击或顶入，顶入长度不小于钢管长度的 90%，并用高压风将钢管内的砂石吹出； 图 1：镀锌钢管构造图2、超前预注浆参数及施工方法浆液配比、参数及设备：水玻璃模数 M=2.8～3.1,水玻璃溶液浓度32024 年 4 月 19 日下载后可任意编辑Be′=35～40,水泥浆水灰比 W/C=0.75:1～1.0:1(重量比),水泥浆:水玻璃=1:0.5～1:1.0(体积比),注浆压强为 2～5 MPa,浆液扩散半径为 0.2～0.4 m。浆液添加磷酸二氢钠对浆液固结时间进行精确控制。注浆设备为XPD90E。 双液浆凝固时间：水玻璃温度 40℃、水 8℃、溶解液 25℃时凝固时间 8s；水玻璃温度 35℃、水 8℃、溶解液 20℃时凝固时间 12s。注浆前应进行压水试验，检查机械设备是否正常，管路连接是否正确。注浆采纳底部混合回退法注浆：水泥浆与水玻璃在注浆管管口混合，双液浆先到管底部 1～2 米处，因双液浆 8～12 后凝固，双液浆开始向管口流动，因为双液浆凝固时间快，部分浆液堵塞钻孔，浆液开始扩散。当压力达到一定压力时，以前堵...
