关于YG-2卫星影像处理流程VIP免费

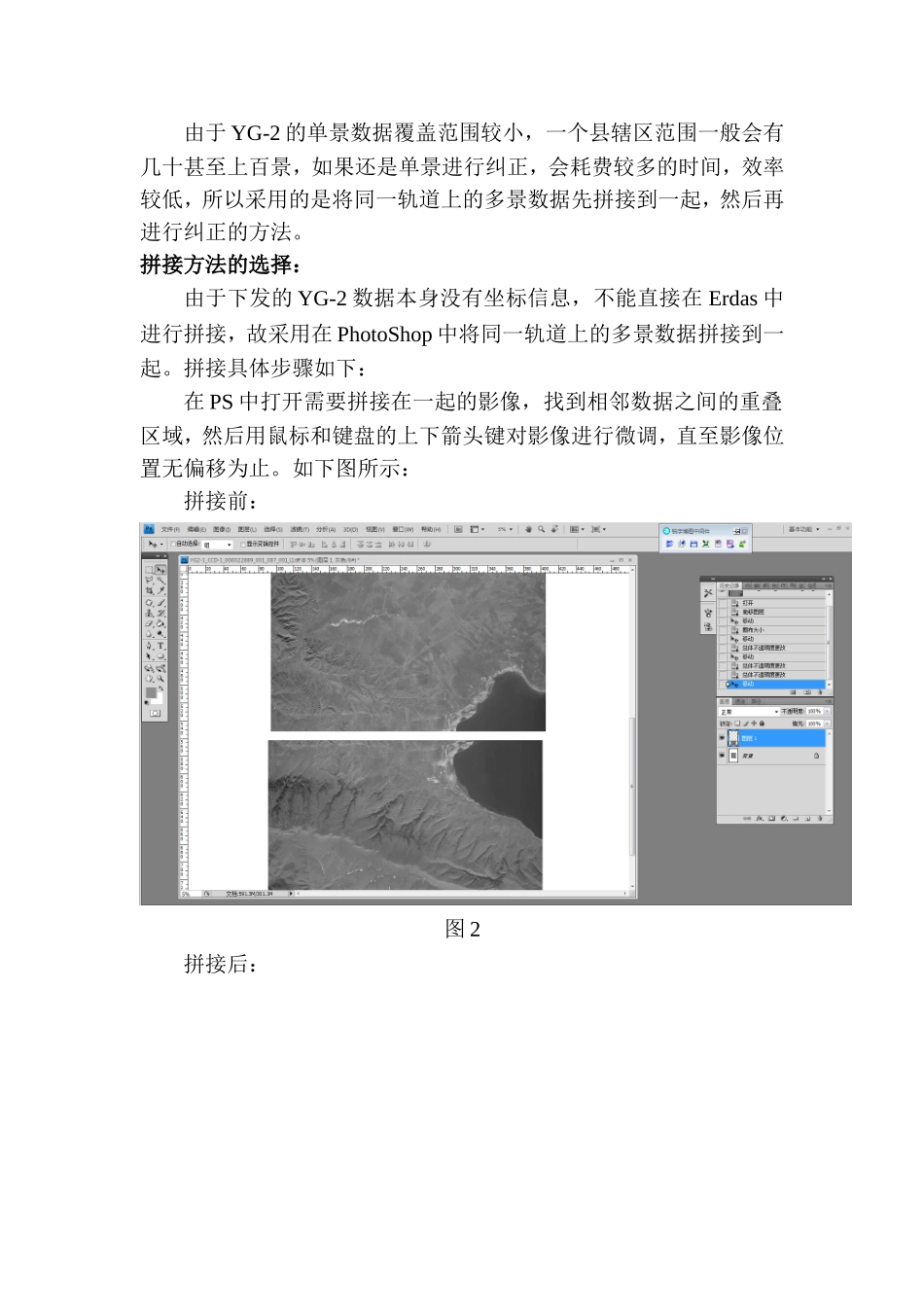

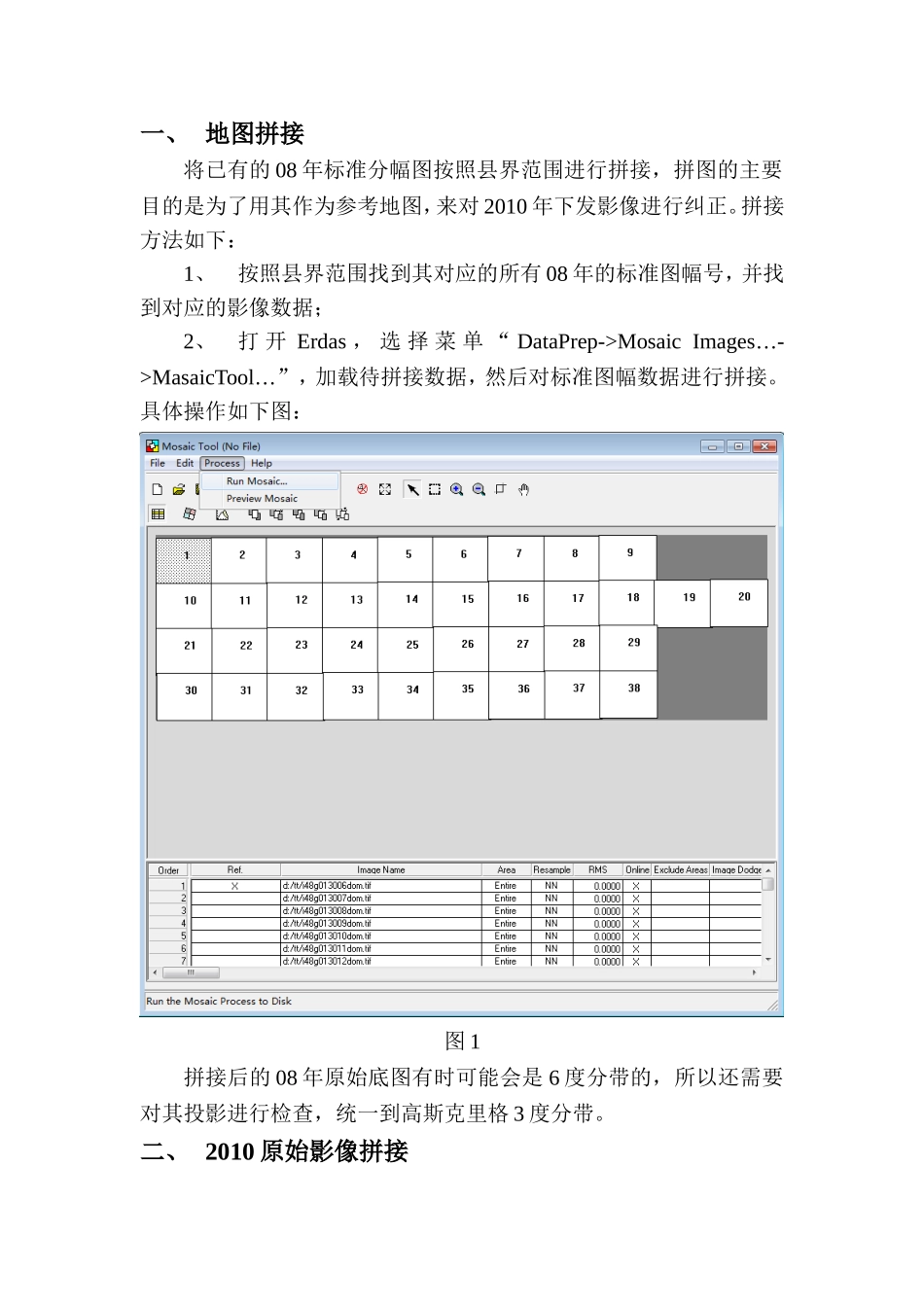

一、地图拼接将已有的08年标准分幅图按照县界范围进行拼接，拼图的主要目的是为了用其作为参考地图，来对2010年下发影像进行纠正。拼接方法如下：1、按照县界范围找到其对应的所有08年的标准图幅号，并找到对应的影像数据；2、打开Erdas，选择菜单“DataPrep->MosaicImages…->MasaicTool…”，加载待拼接数据，然后对标准图幅数据进行拼接。具体操作如下图：图1拼接后的08年原始底图有时可能会是6度分带的，所以还需要对其投影进行检查，统一到高斯克里格3度分带。二、2010原始影像拼接由于YG-2的单景数据覆盖范围较小，一个县辖区范围一般会有几十甚至上百景，如果还是单景进行纠正，会耗费较多的时间，效率较低，所以采用的是将同一轨道上的多景数据先拼接到一起，然后再进行纠正的方法。拼接方法的选择：由于下发的YG-2数据本身没有坐标信息，不能直接在Erdas中进行拼接，故采用在PhotoShop中将同一轨道上的多景数据拼接到一起。拼接具体步骤如下：在PS中打开需要拼接在一起的影像，找到相邻数据之间的重叠区域，然后用鼠标和键盘的上下箭头键对影像进行微调，直至影像位置无偏移为止。如下图所示：拼接前：图2拼接后：图3三、2010原始影像纠正流程由于下发的YG-2数据没有坐标信息，也没有合适的纠正模型，经过实际操作最终选择用QB数据的纠正模型对其进行纠正。但是由于没有坐标信息，所以纠正选择的前6个控制点时不会自动跳点，需要手动分别在参考地图和待纠正影响上分别选择对应位置的控制点。纠正过程：Erdas中打开待纠正影像->菜单“Raster”->“GeometryCorrection…”->选择QB纠正模型->选择对应区域的高程文件->选择参考底图->选择控制点。图4图5图6纠正后需要对影像进行精度检查，具体方法为：将纠正后影像与基础底图在同一窗口中打开，采用“拉窗帘”的方法逐屏幕检查。若影像发生了明显抖动或错位现象，则量测该处同名点误差，两者相对误差应满足项目要求。否则，须查明原因，除卫星侧视角、控制资料精度造成相对误差超限的局部地区外，其他地区须符合精度要求。在实际生产过程中发现，由于YG-2数据本身可能存在一些局部的偏移和扭曲，以及拼接精度不够，可能导致影响局部的纠正精度，所以需要对不满足精度的影像在进行自动配准。具体操作如下：Erdas中打开待纠正影像->菜单“AutoSync”->“AutoSyncWorkStation…”，打开下图界面：图7在该界面中选择未达到纠正精度的YG-2影像以及参考底图，然后分别在待配准影像和参考影像上选择对应的控制点，选择六个控制点之后才会在参考影像上自动跳点，此时可以点击按钮，按照设置自动生成多个控制点，自动生成控制点完成后点击按钮从而完成影像的配准。四、YG-2数据与RE数据融合由于YG-2数据本身为单波段数据，为了增强其光谱特性和更方便于影像解译，需要将该数据与同范围的RE数据进行融合。融合基本要求：1、相同季节融合后影像要色调基本一致，不同季节影像色彩应反映当时地类光谱特征。2、根据影像波段的光谱范围、地物和地形特征等因素，选择能清晰表现土地利用类型特征和边界、色彩接近自然的融合算法。3、融合影像应无重影、模糊等现象。融合方法的选取原则：1)能清晰地表现纹理信息，能突出主要地类（如水体、建筑群、耕地、道路等）。2)影像光谱特征还原真实、准确、无光谱异常；3)各种地类特征明显，边界清晰，通过目视解译可以区分各种地类信息。4)融合影像色调均匀、反差适中、色彩接近自然真彩色。注意：对纠正、配准后满足精度要求的YG-2与RE数据，融合前还需要对其进行预处理。一方面，提高YG-2数据的亮度，增强局部反差突出纹理细节，尽可能降低噪声；另一方面，对多RE数据进行色彩增强，拉大不同地类之间的色彩反差，突出其多光谱彩色信息。打开erdas，选择菜单“Interpreter”->“SpatialEnhancement”->“ResolutionMerge”,在弹出的对话框中选择全色和多光谱数据进行融合，具体操作如下图所示：图8融合后影像处理：融合后影像处理是保证成果质量的重要技术环节，融合后影像通常亮度偏低、灰阶分布动态范围小（见图9），色彩不够丰富。需要采用线性或非线性拉伸、亮度对比度、色彩平衡、色度、饱和度和...
