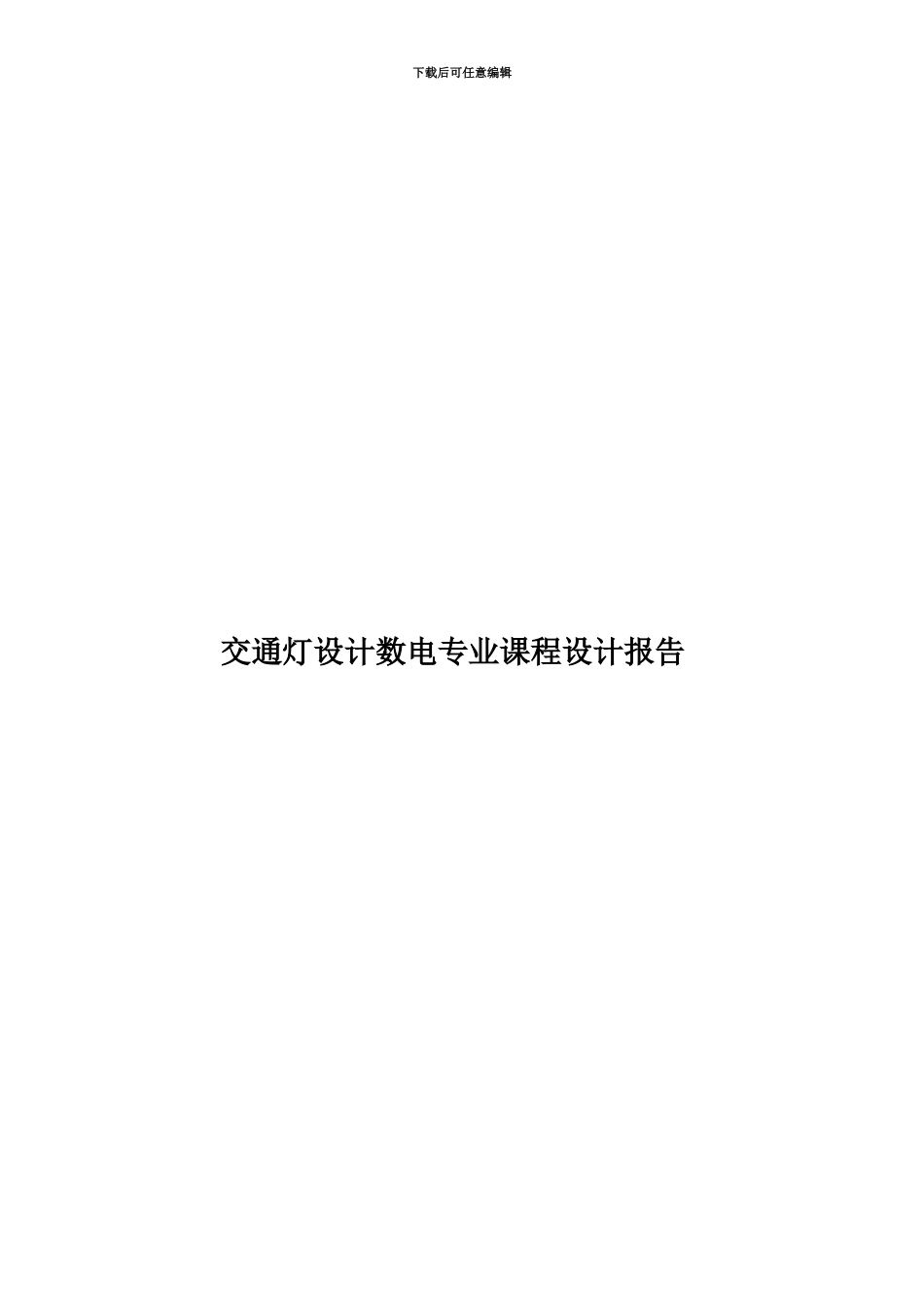

交通灯设计数电专业课程设计报告

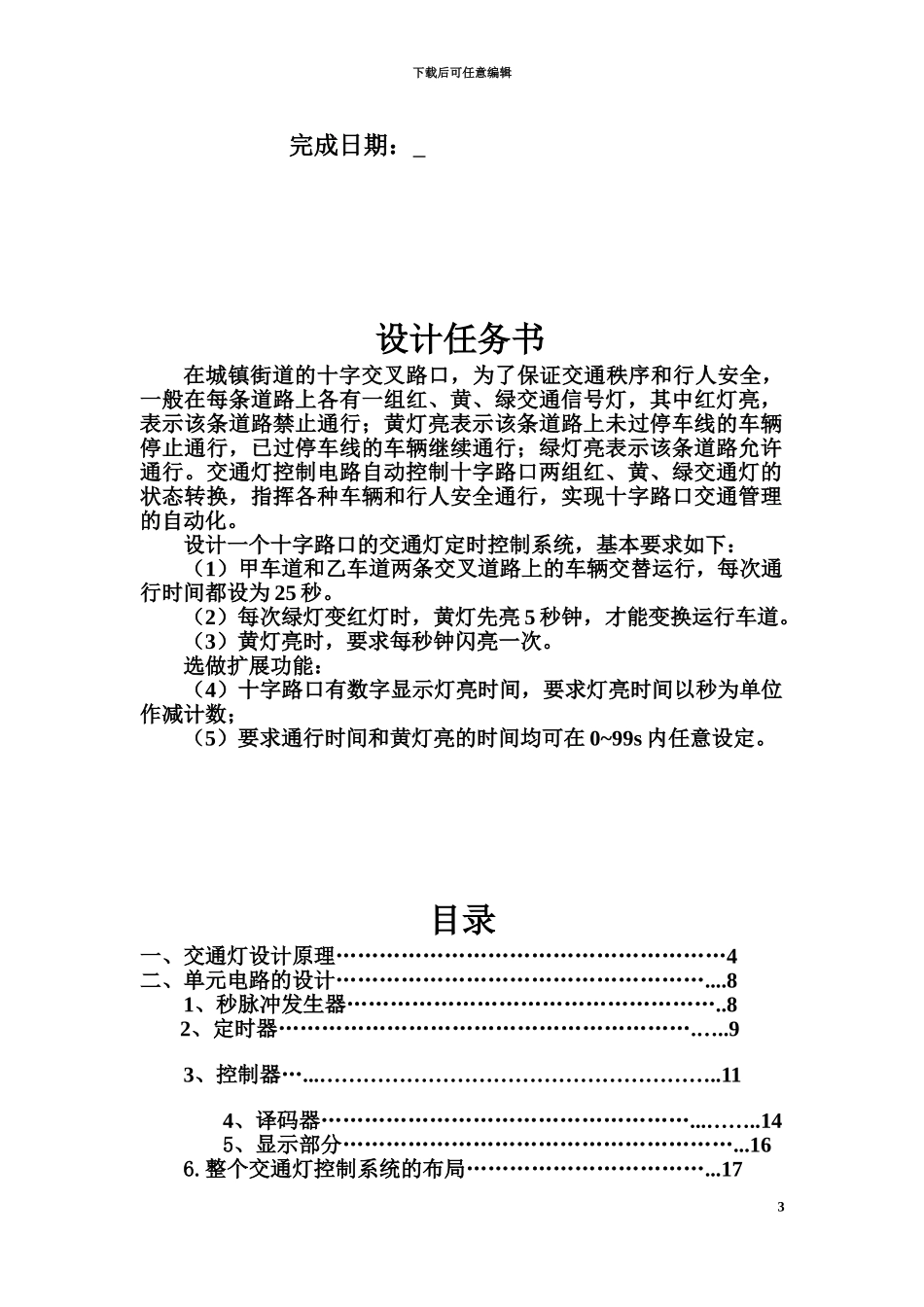

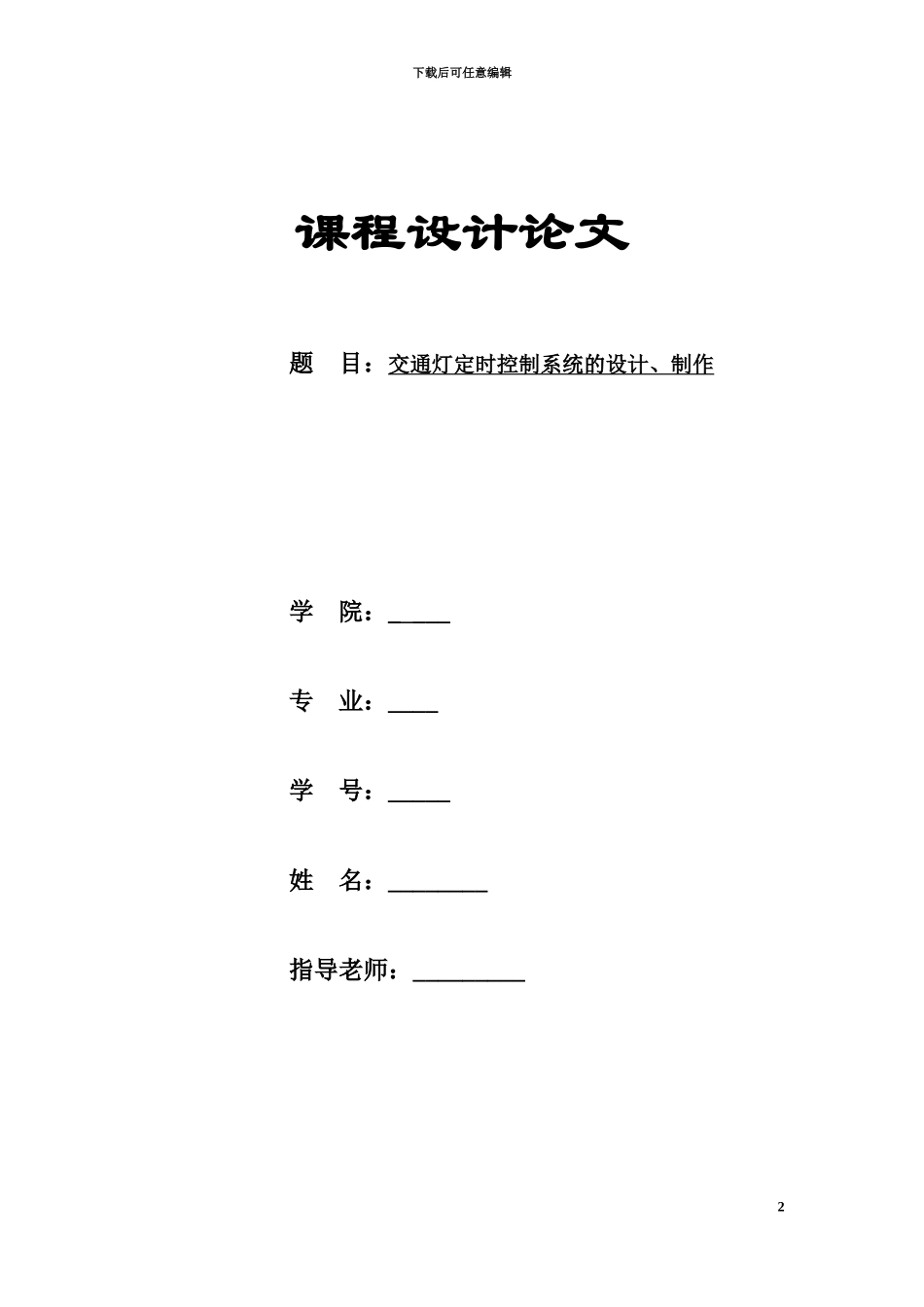

下载后可任意编辑交通灯设计数电专业课程设计报告下载后可任意编辑课程设计论文题 目：交通灯定时控制系统的设计、制作学 院：_ ___专 业：____学 号：_____姓 名：________指导老师：_________2下载后可任意编辑完成日期： 设计任务书在城镇街道的十字交叉路口，为了保证交通秩序和行人安全，一般在每条道路上各有一组红、黄、绿交通信号灯，其中红灯亮，表示该条道路禁止通行；黄灯亮表示该条道路上未过停车线的车辆停止通行，已过停车线的车辆继续通行；绿灯亮表示该条道路允许通行。交通灯控制电路自动控制十字路口两组红、黄、绿交通灯的状态转换，指挥各种车辆和行人安全通行，实现十字路口交通管理的自动化。设计一个十字路口的交通灯定时控制系统，基本要求如下：（1）甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行时间都设为 25 秒。（2）每次绿灯变红灯时，黄灯先亮 5 秒钟，才能变换运行车道。（3）黄灯亮时，要求每秒钟闪亮一次。选做扩展功能：（4）十字路口有数字显示灯亮时间，要求灯亮时间以秒为单位作减计数；（5）要求通行时间和黄灯亮的时间均可在 0~99s 内任意设定。目录一、交通灯设计原理………………………………………………4二、单元电路的设计……………………………………………....81、秒脉冲发生器……………………………………………..82、定时器………………………………………………….…..93、控制器…...………………………………………………..114、译码器……………………………………………...……..145、显示部分………………………………………………...166.整个交通灯控制系统的布局……………………………...173下载后可任意编辑三、仿真过程与效果分析................................................................17四、元器件清单................................................................................19五、体会总结....................................................................................20六、参考文献....................................................................................21七、附录一．交通灯设计原理 交通灯控制系统的原理框图如图 1 所示。它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成。秒脉冲发生器是该 系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制信号，经驱动电路...
