人力三轮清扫车设计说明书

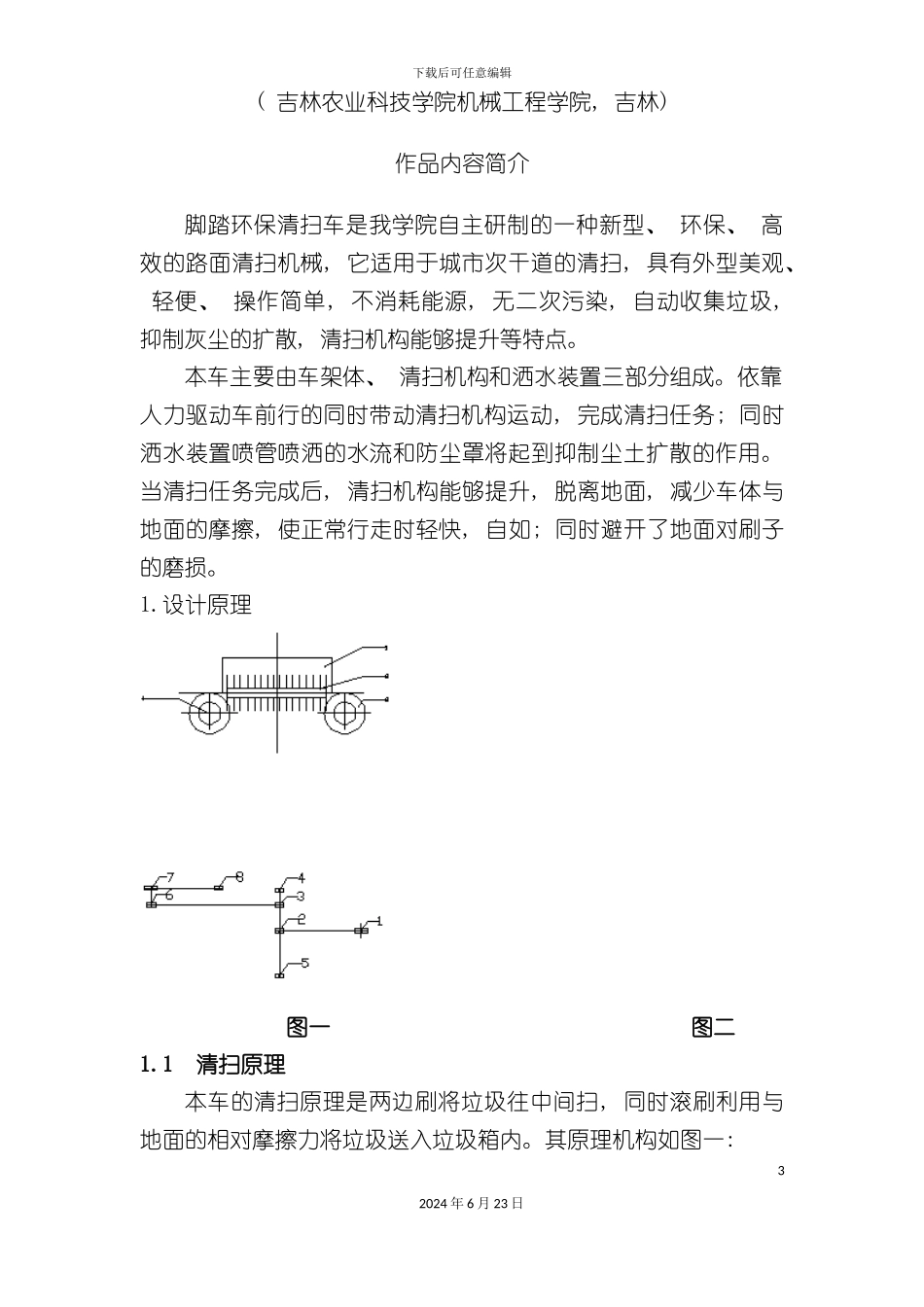

下载后可任意编辑人力三轮清扫车设计说明书12024 年 6 月 23 日下载后可任意编辑设 计 说 明 书 设计项目: 脚踏环保清扫车设 计 者: 李 根 谢子岩指导老师: 于振文 张彦民学 校: 吉林农业科技学院脚踏环保清扫车设计说明书 设计者: 李根, 谢子岩22024 年 6 月 23 日下载后可任意编辑( 吉林农业科技学院机械工程学院, 吉林) 作品内容简介脚踏环保清扫车是我学院自主研制的一种新型、 环保、 高效的路面清扫机械, 它适用于城市次干道的清扫, 具有外型美观、 轻便、 操作简单, 不消耗能源, 无二次污染, 自动收集垃圾, 抑制灰尘的扩散, 清扫机构能够提升等特点。本车主要由车架体、 清扫机构和洒水装置三部分组成。依靠人力驱动车前行的同时带动清扫机构运动, 完成清扫任务; 同时洒水装置喷管喷洒的水流和防尘罩将起到抑制尘土扩散的作用。当清扫任务完成后, 清扫机构能够提升, 脱离地面, 减少车体与地面的摩擦, 使正常行走时轻快, 自如; 同时避开了地面对刷子的磨损。1.设计原理 图一 图二 1.1 清扫原理本车的清扫原理是两边刷将垃圾往中间扫, 同时滚刷利用与地面的相对摩擦力将垃圾送入垃圾箱内。其原理机构如图一: 32024 年 6 月 23 日下载后可任意编辑1—垃圾箱 2—滚刷 3、 4—边刷1.2 传动原理利用链轮的传动比来提高滚刷的转速, 从而实现驱动清扫机构的运动, 以达到对街道清扫的目的。其传动机构如图二: 1— 主传动链轮 2—传动飞轮 3、 6—后轮主、 从动传动链轮 4、 5—边刷传动锥形齿轮 7、 8—滚刷主、 从动传动链轮 ( 下面涉及到链轮的位置传动比时, 都用数字表示) 2.机械传动机构总体设计方案2.1 机械传动比的设计和分配要想垃圾被扫入垃圾箱内, 则滚刷的速度要远远大于后轮的转速。根据链传动的传动比 i=n1: n2=z2:z1( n—链轮的转速, z—链轮的齿数) 这一表示式, 能够看出此车的传动机构是一个加速过程。即 1 到 2, 7 到 8 的过程都是加速的。根据设计的要求能够出确定各级传动之间传动比的关系, 即 i1=n1:n2=z2:z1>1, i2=n3:n6=z6:z3=1, i3=n7:n8=z8:z7>1。初步设想 1 与 8, 1 与 6的传动比分别为 4, 2.2.2 链条、 链轮的选择这一清扫车的传动基本上全是链传动, 且传动速度低。同时在清扫时, 滚刷和边刷与地面的摩擦力较大, 再加上滚刷与垃圾箱入口的摩擦, 使整个车在行进时的摩擦阻力增大, 这样就要求此车传...
