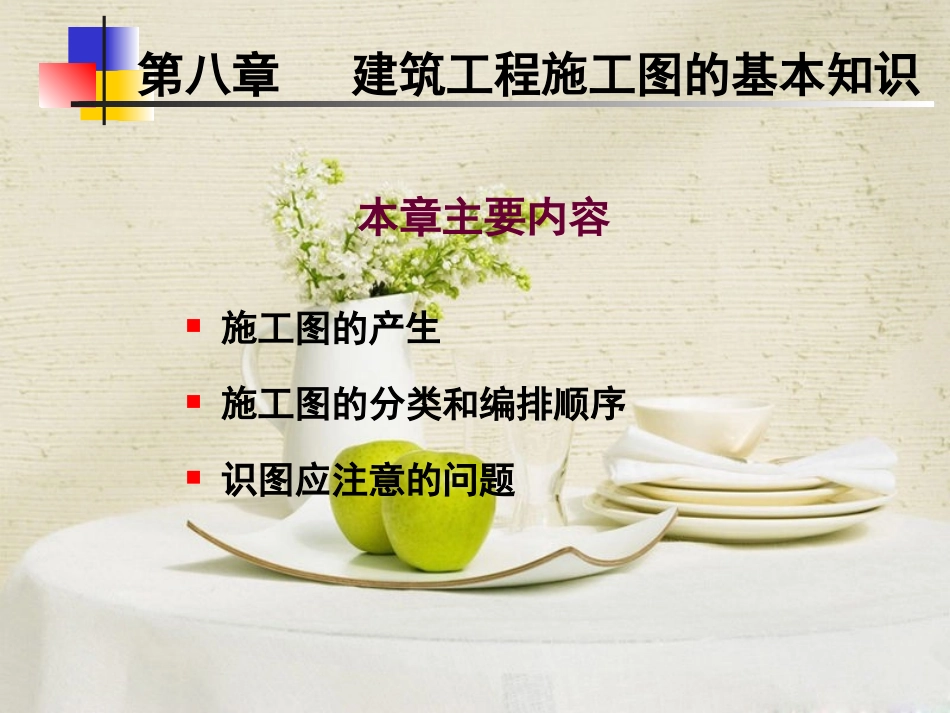

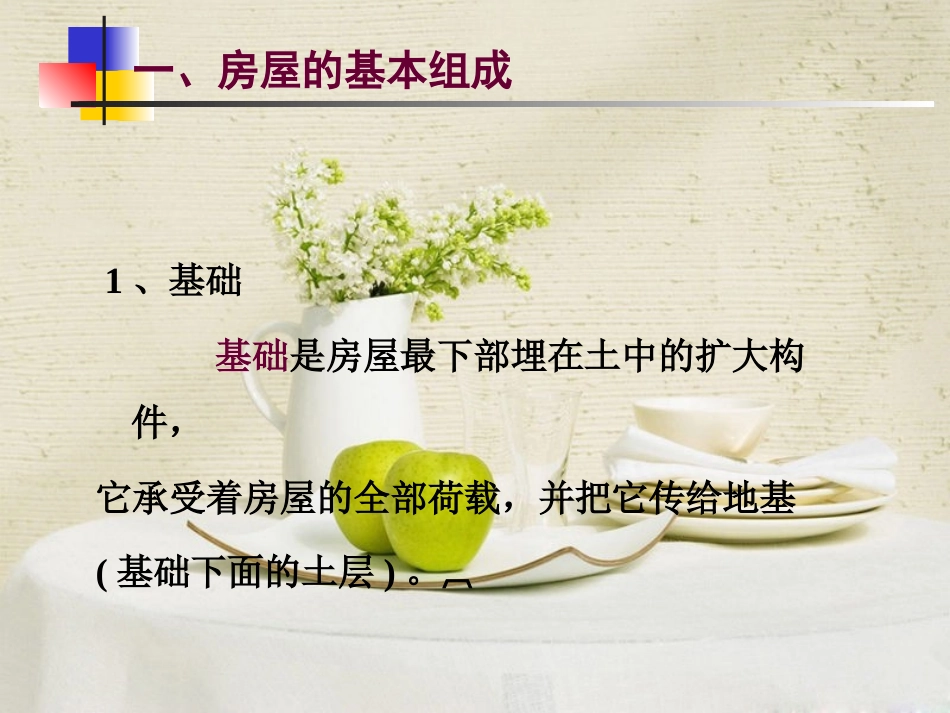

第八章建筑工程施工图的基本知识施工图的产生施工图的分类和编排顺序识图应注意的问题本章主要内容房屋的基本组成§8.1施工图的产生一、房屋的基本组成1、基础基础是房屋最下部埋在土中的扩大构件，它承受着房屋的全部荷载，并把它传给地基(基础下面的土层)。2、墙与柱墙与柱是房屋的垂直承重构件，它承受楼地面和屋顶传来的荷载，并把这些荷载传给基础。墙体还是分隔、围护构件。外墙阻隔雨水、风雪、寒暑对室内的影响，内墙起着分隔房间的作用。3、楼面与地面楼面与地面是房屋的水平承重和分隔构件。楼面是指二层或二层以上的楼板或楼盖。地面又称为底层地坪，是指第一层使用的水平部分。它们承受着房间的家具、设备和人员的重量。4、楼梯楼梯是楼房建筑中的垂直交通设施，供人们上下楼层和紧急疏散之用。5、屋顶屋顶也称屋盖，是房屋顶部的围护和承重构件。它一般由承重层、防水层和保温(隔热)层三大部分组成，主要承受着风、霜、雨、雪的侵蚀、外部荷载以及自身重量。6、门和窗门和窗是房屋的围护构件。门主要供人们出入通行。窗主要供室内采光、通风、眺望之用。同时，门窗还具有分隔和围护作用。二、房屋施工图的产生、分类及特点建筑施工图是由设计单位根据设计任务书的要求、有关的设计资料、计算数据及建筑艺术等方面因素设计绘制而成。房屋的建造一般需经过设计和施工两个过程，而设计工作一般又分为两个阶段，即初步设计阶段和施工图设计阶段。（一）建筑施工图的产生（二）施工图的设计过程1、初步设计阶段主要任务：根据建设单位提出的设计任务和要求，进行调查研究、搜集资料，提出设计方案。内容包括：简略的总平面布置图及房屋的平、立、剖面图，设计方案的技术经济指标；设计概算和设计说明等。2、施工图设计阶段主要任务：满足工程施工各项具体技术要求，提供一切准确可靠的施工依据。内容包括：指导工程施工的所有专业施工图、详图、说明书、计算书及整个工程的施工预算书等。3、对于大型的、技术复杂的工程项目也有采用三个设计阶段的，即在初步设计基础上，增加一个技术设计阶段。三、房屋施工图的分类1、建筑施工图(简称建施)建筑施工图主要表达建筑物的外部形状、内部布置、装饰构造、施工要求等。这类基本图有：首页图、建筑总平面图、平面图、立面图、剖面图以及墙身、楼梯、门、窗详图及建筑施工说明书等。2、结构施工图(简称结施)结构施工图主要表达承重结构的构件类型、布置情况以及构造作法等。这类基本图有：基础平面图、基础详图、楼层及屋盖结构平面图、楼梯结构图和各构件的结构详图等(梁、柱、板)及结构施工说明书等。3、设备施工图(简称设施)设备施工图主要表达房屋各专用管线和设备布置及构造等情况。这类基本图有：给水排水、采暖通风、电气照明等设备的平面布置图、系统图和施工详图及设备施工说明书。
