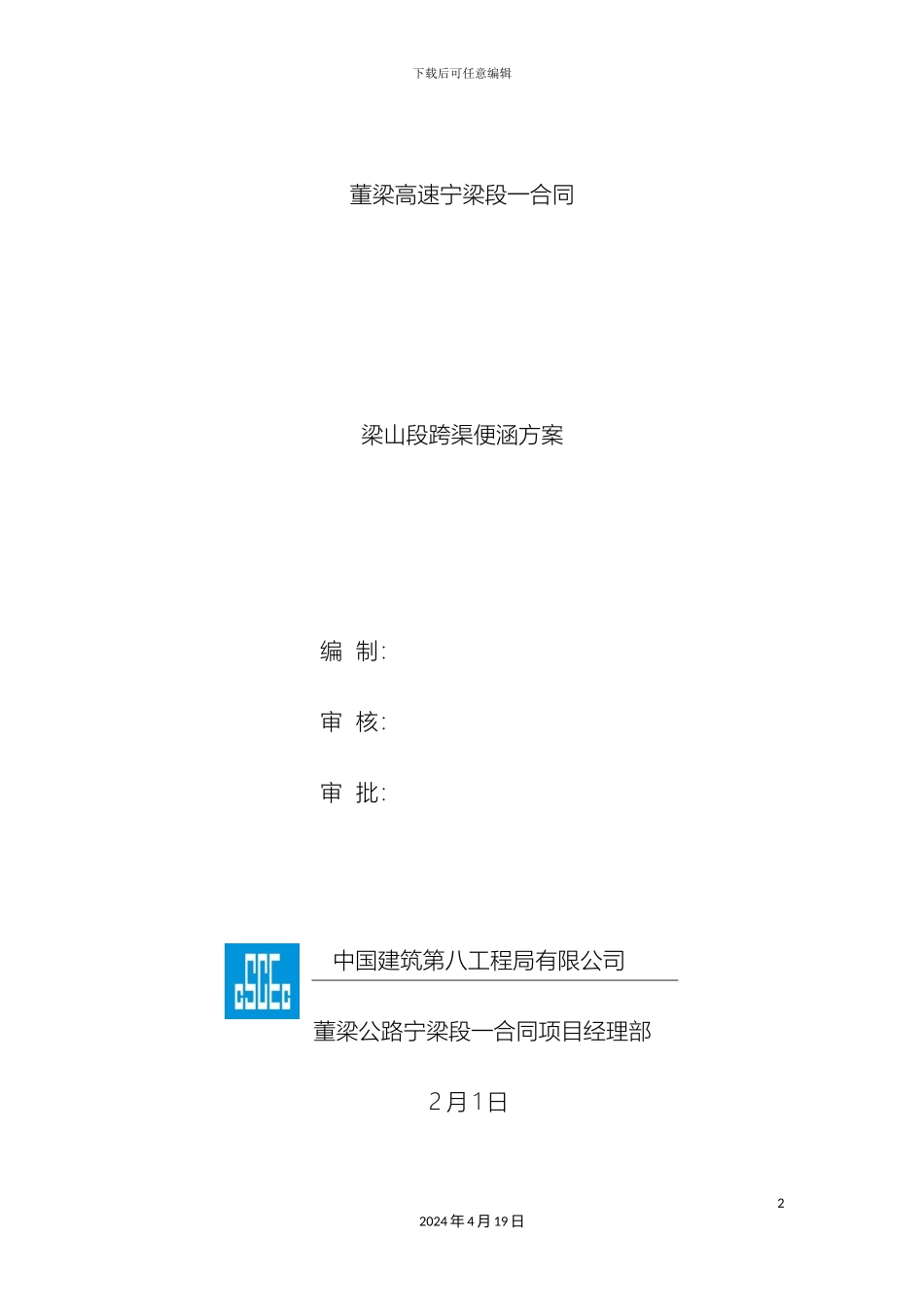

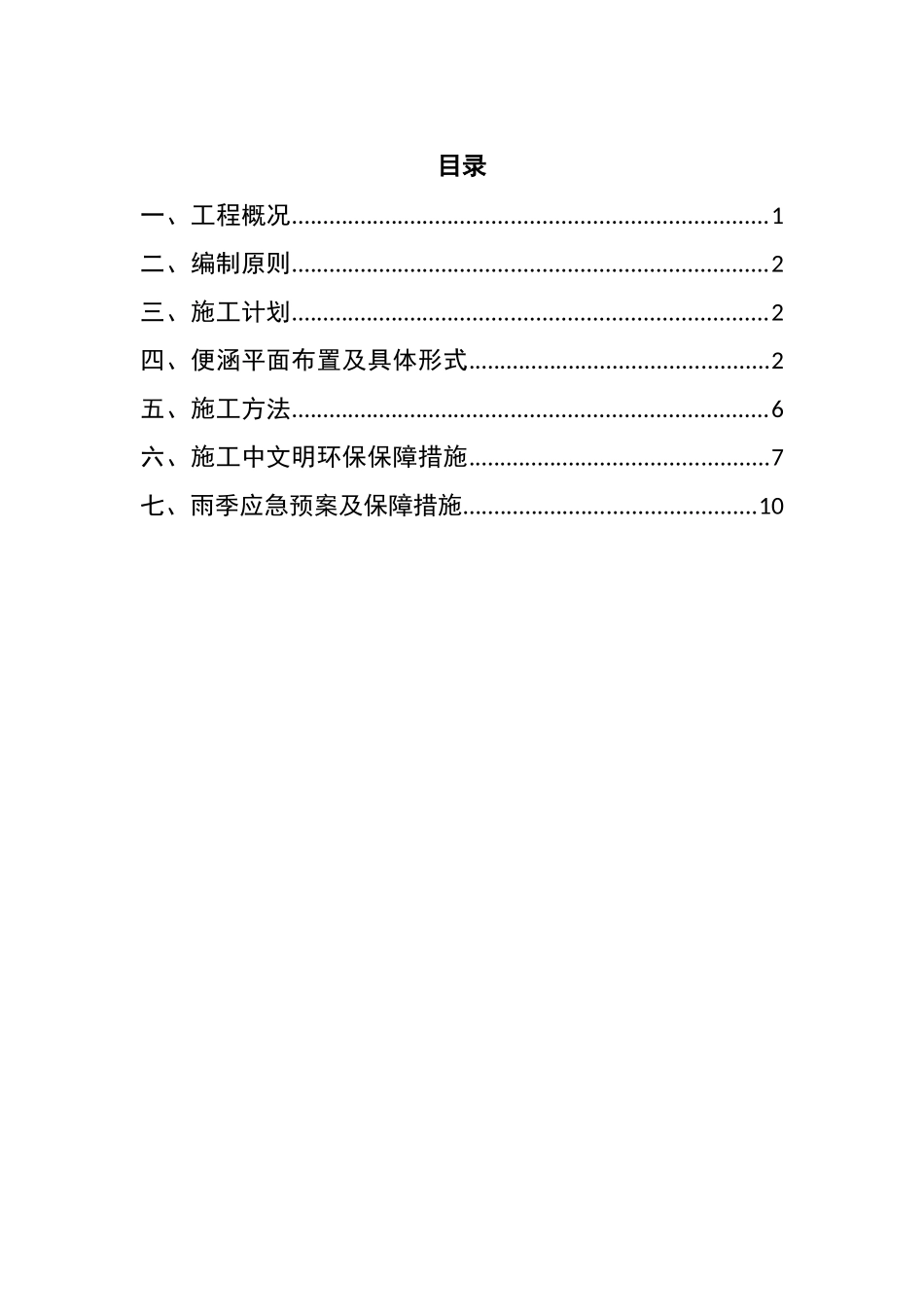

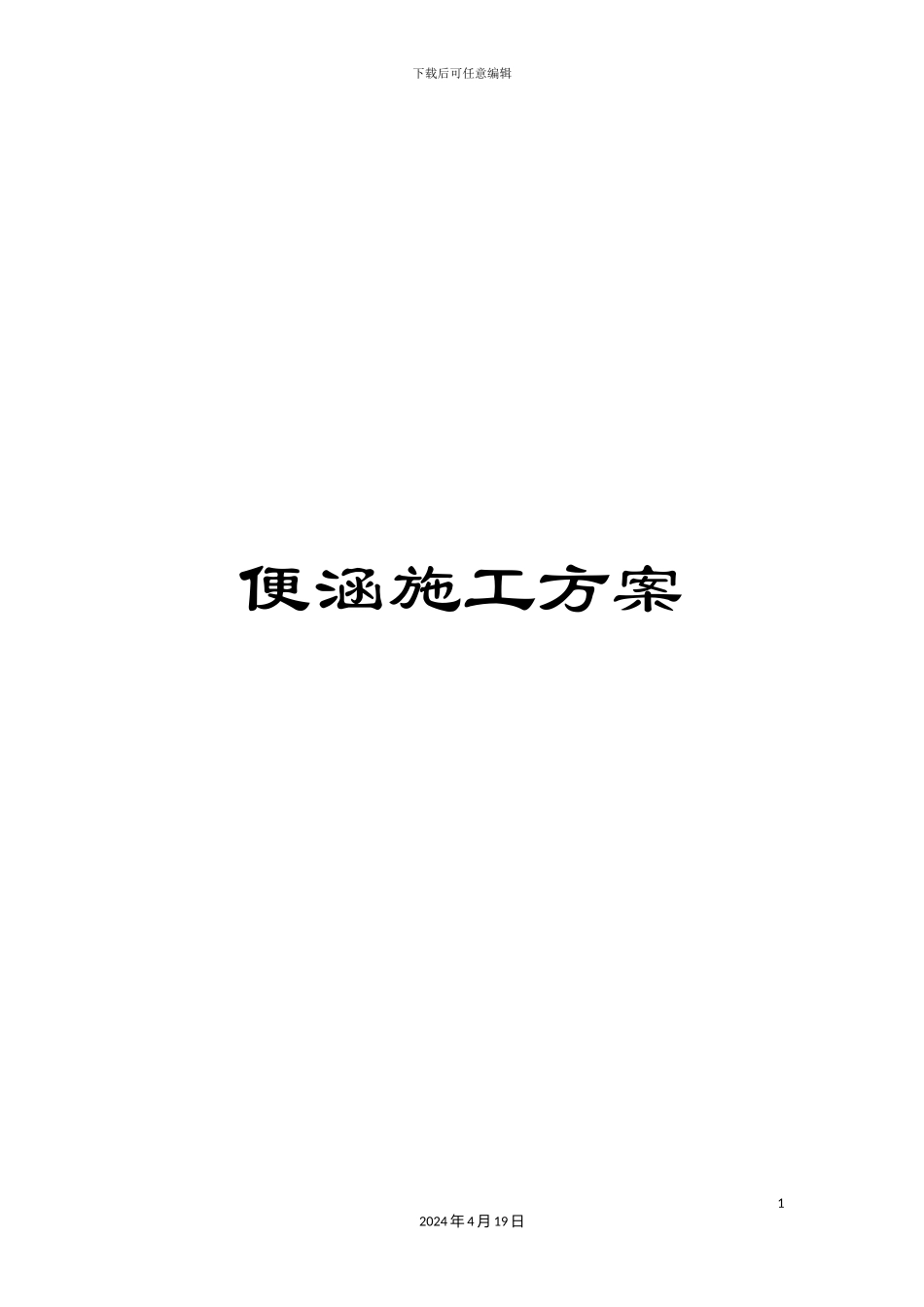

下载后可任意编辑便涵施工方案12024 年 4 月 19 日下载后可任意编辑董梁高速宁梁段一合同梁山段跨渠便涵方案编 制：审 核：审 批： 中国建筑第八工程局有限公司 董梁公路宁梁段一合同项目经理部 2 月 1 日22024 年 4 月 19 日目录一、工程概况............................................................................1二、编制原则............................................................................2三、施工计划............................................................................2四、便涵平面布置及具体形式................................................2五、施工方法............................................................................6六、施工中文明环保保障措施................................................7七、雨季应急预案及保障措施...............................................10下载后可任意编辑一、工程概况董 梁 高 速 宁 梁 段 一 合 同 施 工 段 为 K0+000 ～K67+933.5、K89+519.5～K109+771.787，共 88.186 公里。主线K0+000～K67+933.5、K89+519.5～K108+820.000 按双向四车道高 速 公 路 建 设 标 准 ， 路 基 宽 度 27 米 ， K108+820.000 ～K109+771.787 按双向六车道高速公路建设标准，路基宽度 34.5 米。其 中 一 合 同 四 分 部 位 于 济 宁 市 梁 山 县 ， 桩 号 范 围 为K89+519.5～K109+771.787，全长 20.252 公里。途经梁山街道办、杨营镇、开发区及黑虎庙镇，接河南省境内台辉高速公路。在设计便道时以环境保护、不影响当地社会交通和水利灌溉、防洪排水为出发点，并以新修便道与原有地方道路相结合为原则，拟定从 G220 国道经后码头村到达标段起点；穿过 S333、S254、京九铁路到达标段终点。本段沿线路修建纵向贯穿便道。便道宽度4.5m，每 200m 设置一处错车道，横向坡度 2%，两侧设置排水边沟，新修便道采纳 15cm 砂砾路面。便道与邻近既有道路贯穿。路线跨越南一干渠、南二干渠以及南总干渠，由于施工需要，需要便道跨越以上三条干渠，经过现场考察及论证，根据年降水量分析，考虑水渠正常过水需要，拟在此三处干渠修筑便涵。12024 年 4 月 19 日下载后可任意编辑二、编制原则1.结合当地地形和现有生产设施，充分利用原有道路。2.结合道路周边居住群...
