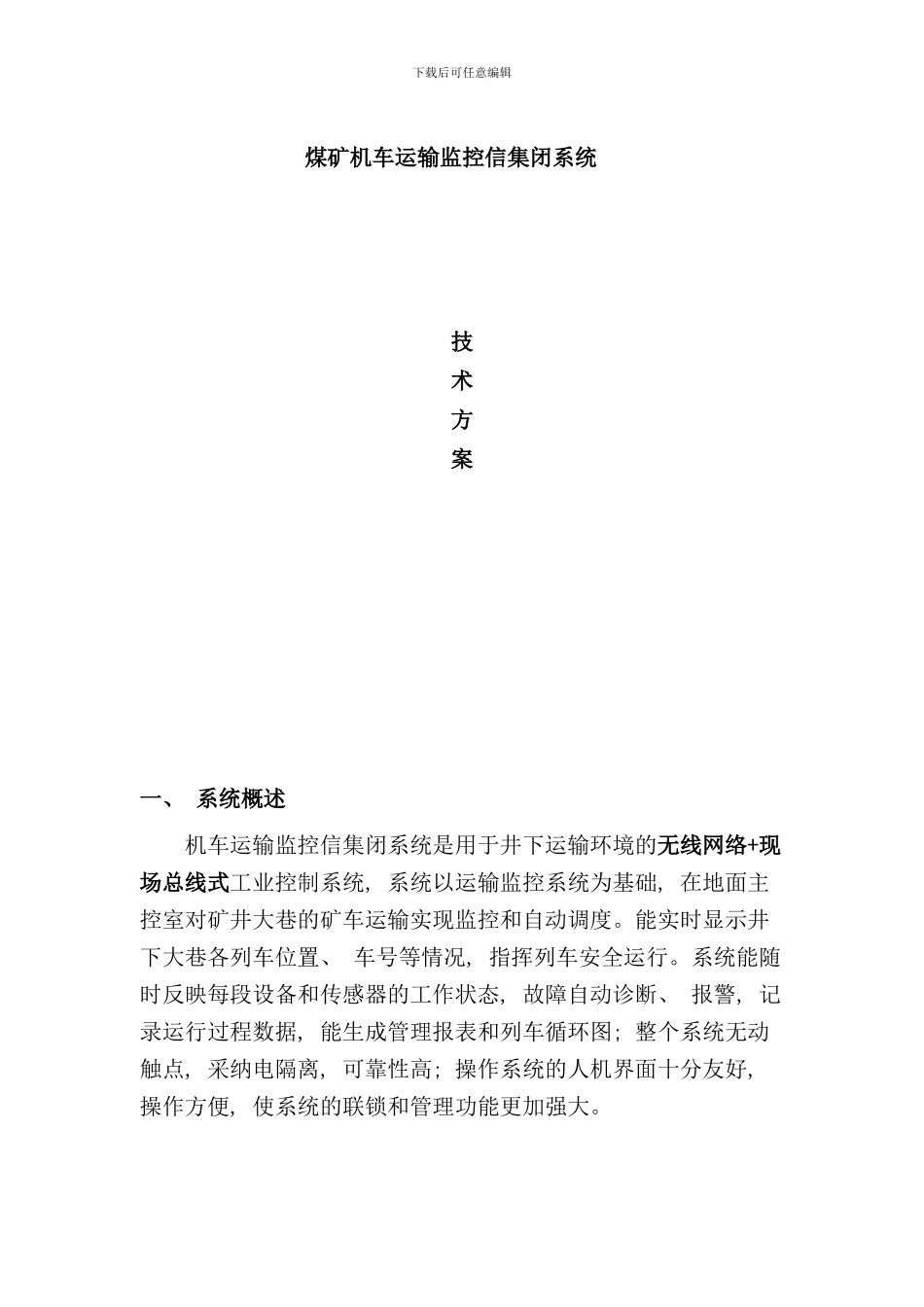

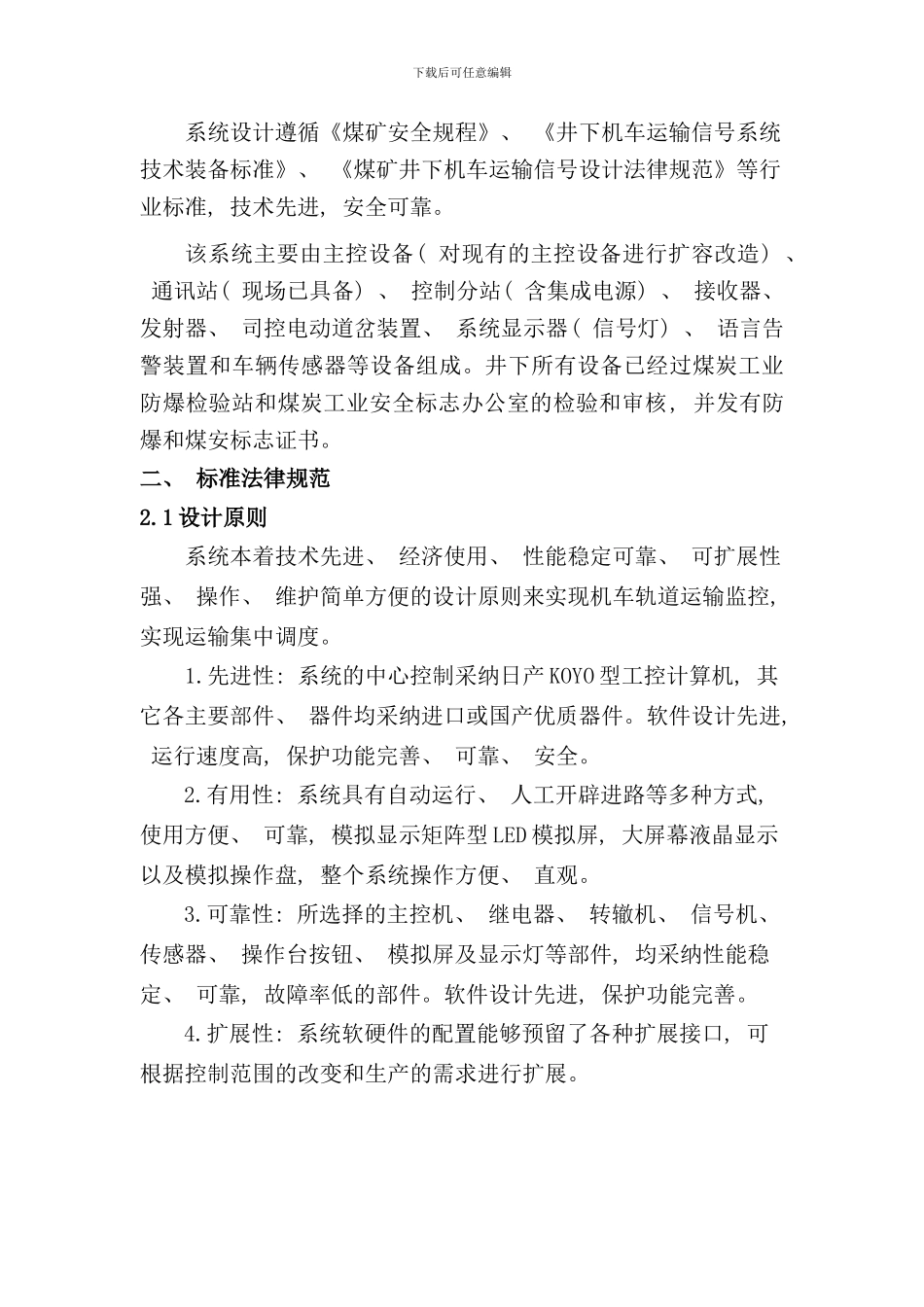

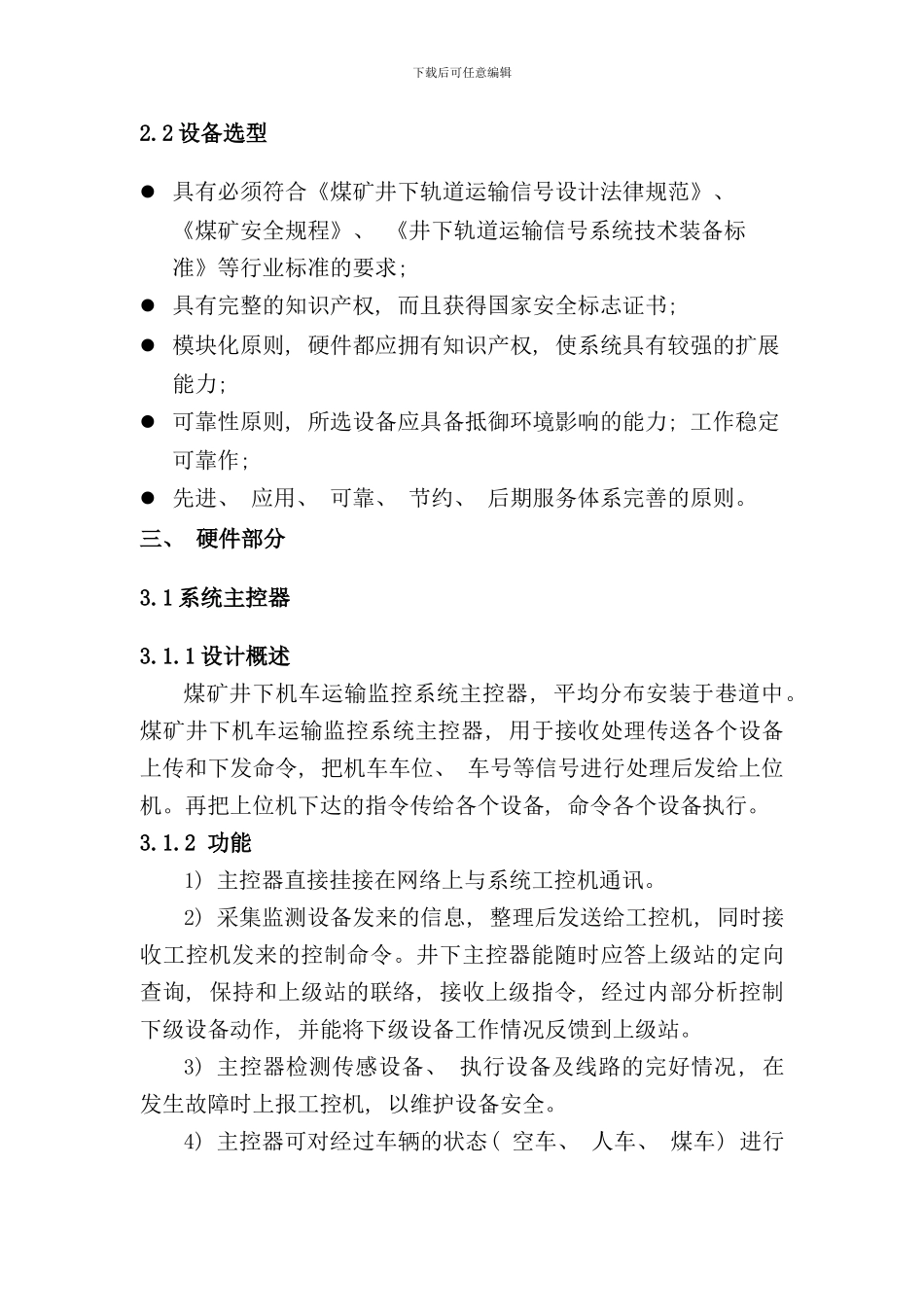

下载后可任意编辑煤矿机车运输监控信集闭系统 技术方案一、 系统概述机车运输监控信集闭系统是用于井下运输环境的无线网络+现场总线式工业控制系统, 系统以运输监控系统为基础, 在地面主控室对矿井大巷的矿车运输实现监控和自动调度。能实时显示井下大巷各列车位置、 车号等情况, 指挥列车安全运行。系统能随时反映每段设备和传感器的工作状态, 故障自动诊断、 报警, 记录运行过程数据, 能生成管理报表和列车循环图; 整个系统无动触点, 采纳电隔离, 可靠性高; 操作系统的人机界面十分友好, 操作方便, 使系统的联锁和管理功能更加强大。下载后可任意编辑系统设计遵循《煤矿安全规程》、 《井下机车运输信号系统技术装备标准》、 《煤矿井下机车运输信号设计法律规范》等行业标准, 技术先进, 安全可靠。该系统主要由主控设备( 对现有的主控设备进行扩容改造) 、 通讯站( 现场已具备) 、 控制分站( 含集成电源) 、 接收器、 发射器、 司控电动道岔装置、 系统显示器( 信号灯) 、 语言告警装置和车辆传感器等设备组成。井下所有设备已经过煤炭工业防爆检验站和煤炭工业安全标志办公室的检验和审核, 并发有防爆和煤安标志证书。二、 标准法律规范 2.1 设计原则系统本着技术先进、 经济使用、 性能稳定可靠、 可扩展性强、 操作、 维护简单方便的设计原则来实现机车轨道运输监控, 实现运输集中调度。1.先进性: 系统的中心控制采纳日产 KOYO 型工控计算机, 其它各主要部件、 器件均采纳进口或国产优质器件。软件设计先进, 运行速度高, 保护功能完善、 可靠、 安全。2.有用性: 系统具有自动运行、 人工开辟进路等多种方式, 使用方便、 可靠, 模拟显示矩阵型 LED 模拟屏, 大屏幕液晶显示以及模拟操作盘, 整个系统操作方便、 直观。3.可靠性: 所选择的主控机、 继电器、 转辙机、 信号机、 传感器、 操作台按钮、 模拟屏及显示灯等部件, 均采纳性能稳定、 可靠, 故障率低的部件。软件设计先进, 保护功能完善。4.扩展性: 系统软硬件的配置能够预留了各种扩展接口, 可根据控制范围的改变和生产的需求进行扩展。下载后可任意编辑2.2 设备选型 具有必须符合《煤矿井下轨道运输信号设计法律规范》、 《煤矿安全规程》、 《井下轨道运输信号系统技术装备标准》等行业标准的要求; 具有完整的知识产权, 而且获得国家安全标志证书; 模块化原则, 硬件都应拥有知识产权...
