兆光一期热控施工方案样本

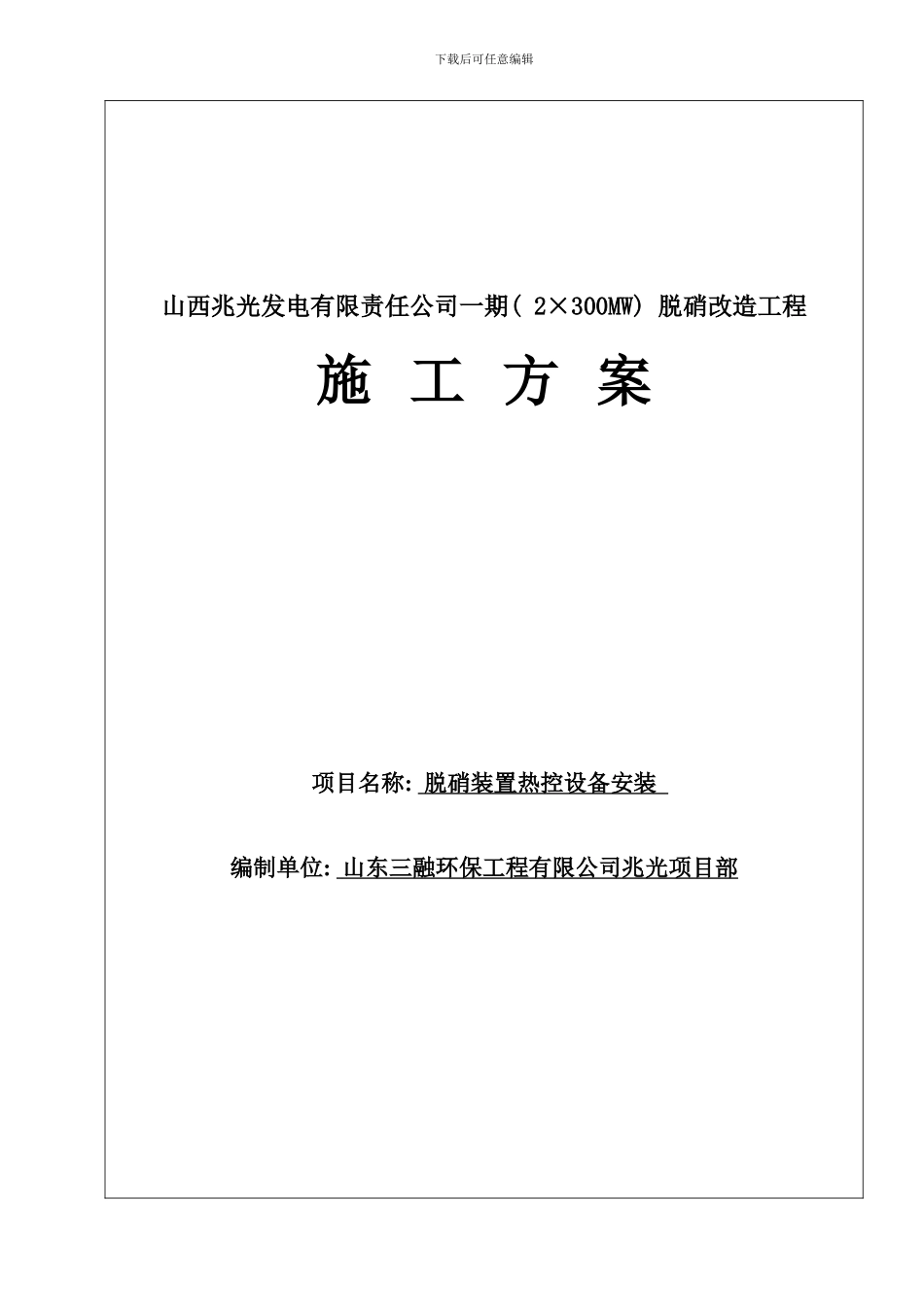

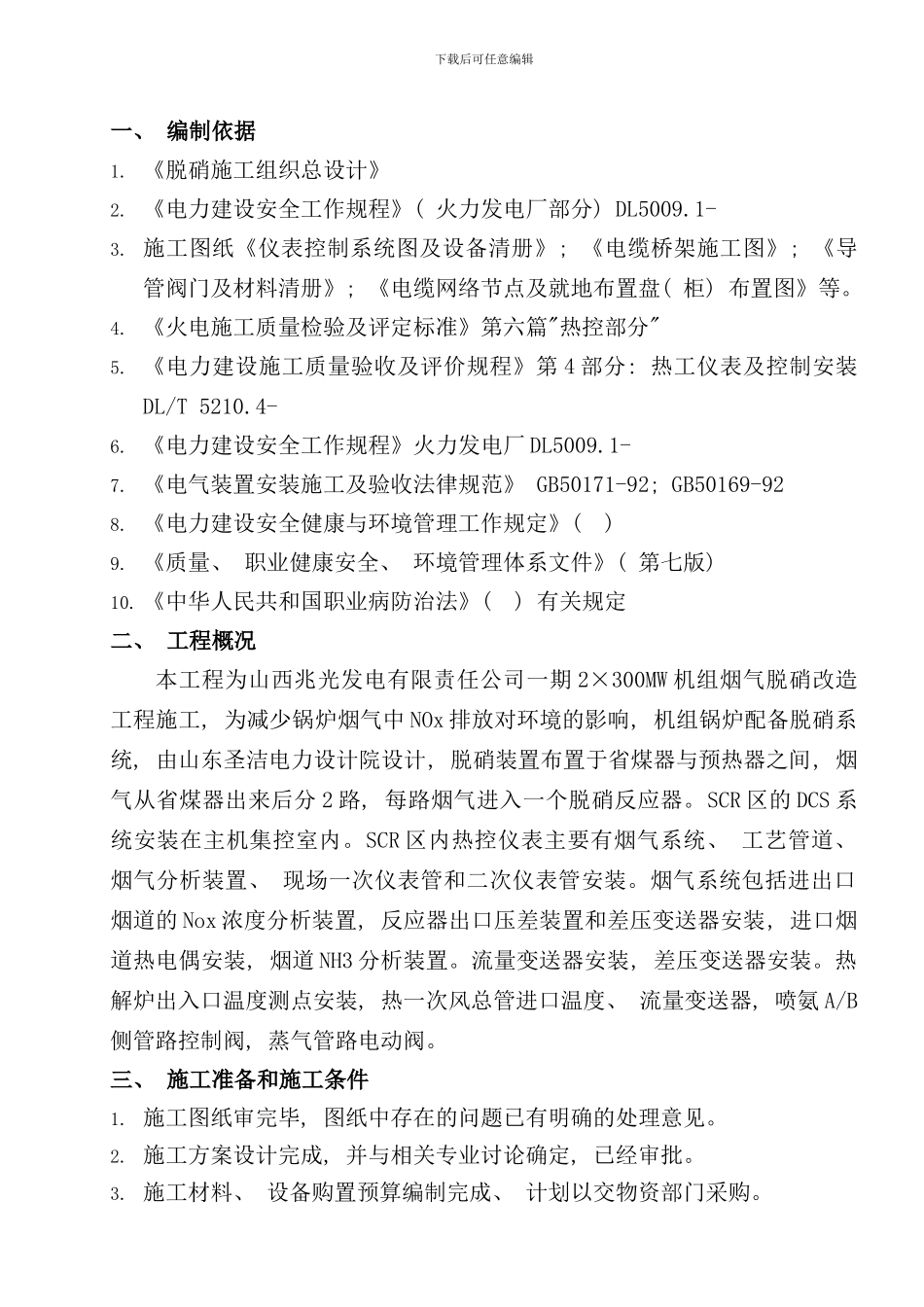

下载后可任意编辑 山西兆光发电有限责任公司一期( 2×300MW) 脱硝改造工程施 工 方 案项目名称: 脱硝装置热控设备安装 编制单位: 山东三融环保工程有限公司兆光项目部 下载后可任意编辑一、 编制依据1. 《脱硝施工组织总设计》2. 《电力建设安全工作规程》( 火力发电厂部分) DL5009.1- 3. 施工图纸《仪表控制系统图及设备清册》; 《电缆桥架施工图》; 《导管阀门及材料清册》; 《电缆网络节点及就地布置盘( 柜) 布置图》等。4. 《火电施工质量检验及评定标准》第六篇"热控部分"5. 《电力建设施工质量验收及评价规程》第 4 部分: 热工仪表及控制安装DL/T 5210.4- 6. 《电力建设安全工作规程》火力发电厂 DL5009.1- 7. 《电气装置安装施工及验收法律规范》 GB50171-92; GB50169-928. 《电力建设安全健康与环境管理工作规定》( ) 9. 《质量、 职业健康安全、 环境管理体系文件》( 第七版) 10. 《中华人民共和国职业病防治法》( ) 有关规定二、 工程概况本工程为山西兆光发电有限责任公司一期 2×300MW 机组烟气脱硝改造工程施工, 为减少锅炉烟气中 NOx 排放对环境的影响, 机组锅炉配备脱硝系统, 由山东圣洁电力设计院设计, 脱硝装置布置于省煤器与预热器之间, 烟气从省煤器出来后分 2 路, 每路烟气进入一个脱硝反应器。SCR 区的 DCS 系统安装在主机集控室内。SCR 区内热控仪表主要有烟气系统、 工艺管道、 烟气分析装置、 现场一次仪表管和二次仪表管安装。烟气系统包括进出口烟道的 Nox 浓度分析装置, 反应器出口压差装置和差压变送器安装, 进口烟道热电偶安装, 烟道 NH3 分析装置。流量变送器安装, 差压变送器安装。热解炉出入口温度测点安装, 热一次风总管进口温度、 流量变送器, 喷氨 A/B侧管路控制阀, 蒸气管路电动阀。三、 施工准备和施工条件1. 施工图纸审完毕, 图纸中存在的问题已有明确的处理意见。2. 施工方案设计完成, 并与相关专业讨论确定, 已经审批。3. 施工材料、 设备购置预算编制完成、 计划以交物资部门采购。下载后可任意编辑4. 外购、 加工件的统计完成, 购置计划以交物资部门采购。5. 作业前已对参加该项作业的相关人员进行施工技术交底, 交底与被交底人员进行双签字。6. 设备基础已作好交安。7. 核对电缆规格型号, 数量, 应符合设计要求。电缆清册已校对无误, 与供应部门查对好电缆的存放位置。8. 电缆敷设的专用工具配备...
