光伏电缆技术知识三十问模板

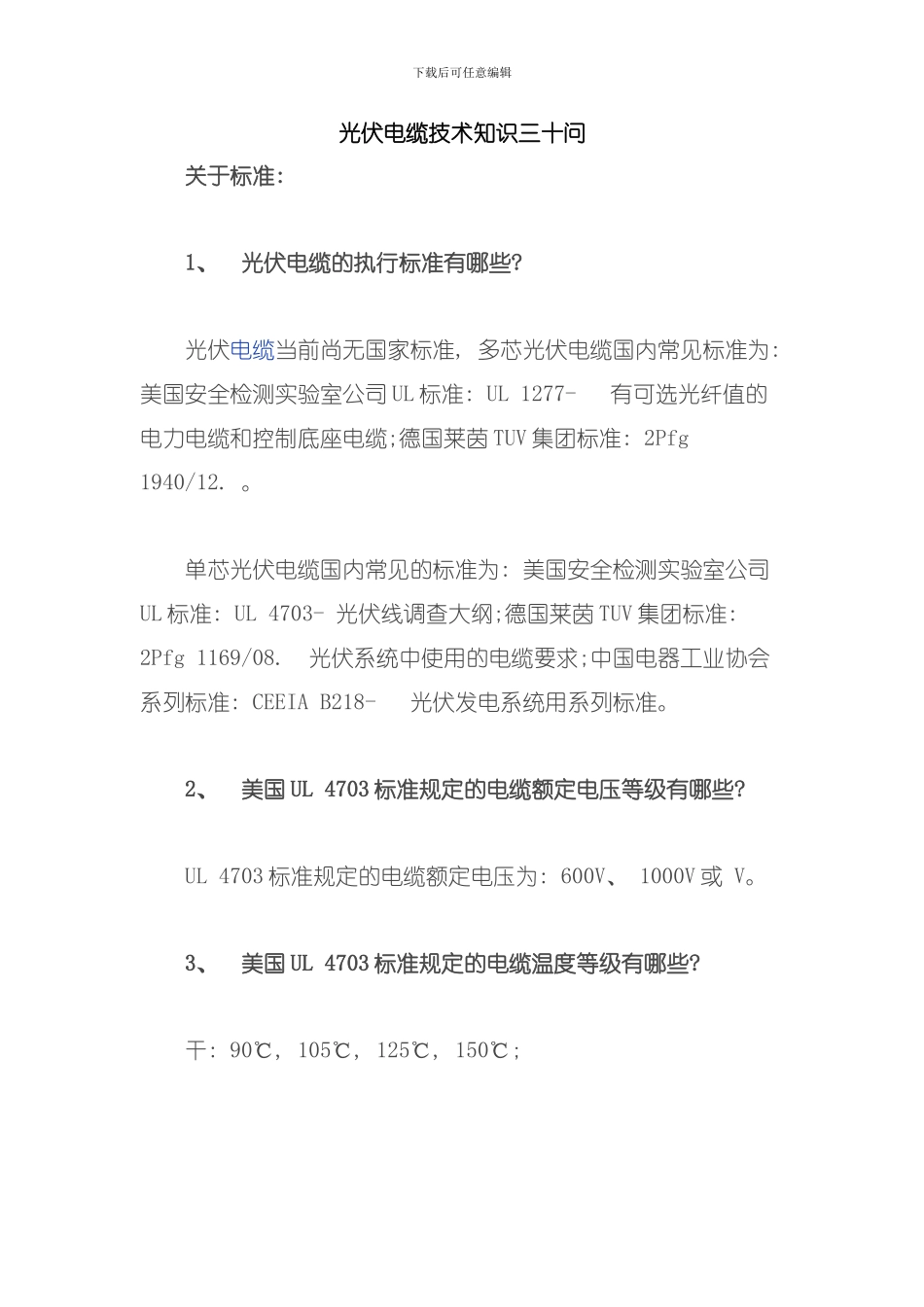

下载后可任意编辑光伏电缆技术知识三十问 关于标准: 1、 光伏电缆的执行标准有哪些? 光伏电缆当前尚无国家标准, 多芯光伏电缆国内常见标准为: 美国安全检测实验室公司 UL 标准: UL 1277- 有可选光纤值的电力电缆和控制底座电缆;德国莱茵 TUV 集团标准: 2Pfg 1940/12. 。 单芯光伏电缆国内常见的标准为: 美国安全检测实验室公司UL 标准: UL 4703- 光伏线调查大纲;德国莱茵 TUV 集团标准: 2Pfg 1169/08. 光伏系统中使用的电缆要求;中国电器工业协会系列标准: CEEIA B218- 光伏发电系统用系列标准。 2、 美国 UL 4703 标准规定的电缆额定电压等级有哪些? UL 4703 标准规定的电缆额定电压为: 600V、 1000V 或 V。 3、 美国 UL 4703 标准规定的电缆温度等级有哪些? 干: 90℃, 105℃, 125℃, 150℃; 下载后可任意编辑 湿: 90℃。 4、 美国 UL 4703 标准中电缆导体能够采纳哪些材料? 导体材料能够采纳铜(可镀锡、 镀镍或镀银), AA8000 系列铝合金或者铜包铝。 5、 美国 UL 4703 标准中电缆绝缘能够采纳哪些材料? 绝缘能够采纳: XL、 EP、 EPCV、 CP、 CPE。 6、 德国 TUV 2Pfg 1169/08. 标准规定的导体结构及材料? 导体是 EN60228(IEC60228、 GB/T3956)中的第 5 类导体, 而且必须是镀锡的。 7、 德国 TUV 2Pfg 1169/08. 标准规定的温度范围? 环境温度: -40℃到+90℃;导体最高工作温度: 120℃;电缆运行的环境温度最高到 90℃, 依据 EN60216-1 标准进行考核, 其绝缘和护套的温度指数是 120℃。5 秒钟的短路温度是 200℃。 8、 光伏电缆国内有相关的执行标准吗? 下载后可任意编辑 国内有执行标准, «光伏发电系统用电缆»系列标准由上海金友金弘电线电缆有限公司、 北京鉴衡认证中心等单位起草, 由中国电线电缆标委会归口, 于二 O 一二年四月十八日正式发布。标准号 CEEIA B218。 9、 美国 UL 4703 标准与德国 TUV 2Pfg 1169/08. 标准的差异? UL 4703 标准大量引用 UL 854 业务引入线(Service-Entry Cables)法律规范(USE-2)和 UL 493《热塑性绝缘地下馈线和分支电缆标准》中 UF 型电缆的要求, 电缆的电压和温度等级有多种, 在材料及结构选择方面给予电缆制造厂更大的自由。根据类型不同, 电缆有绝缘/护套一体结构、 单绝缘无护套结构和复合型绝缘结构。当选择两层结构时, 厚度配合有几种, 但总的厚度高于德...
