光电报警器的课程设计报告

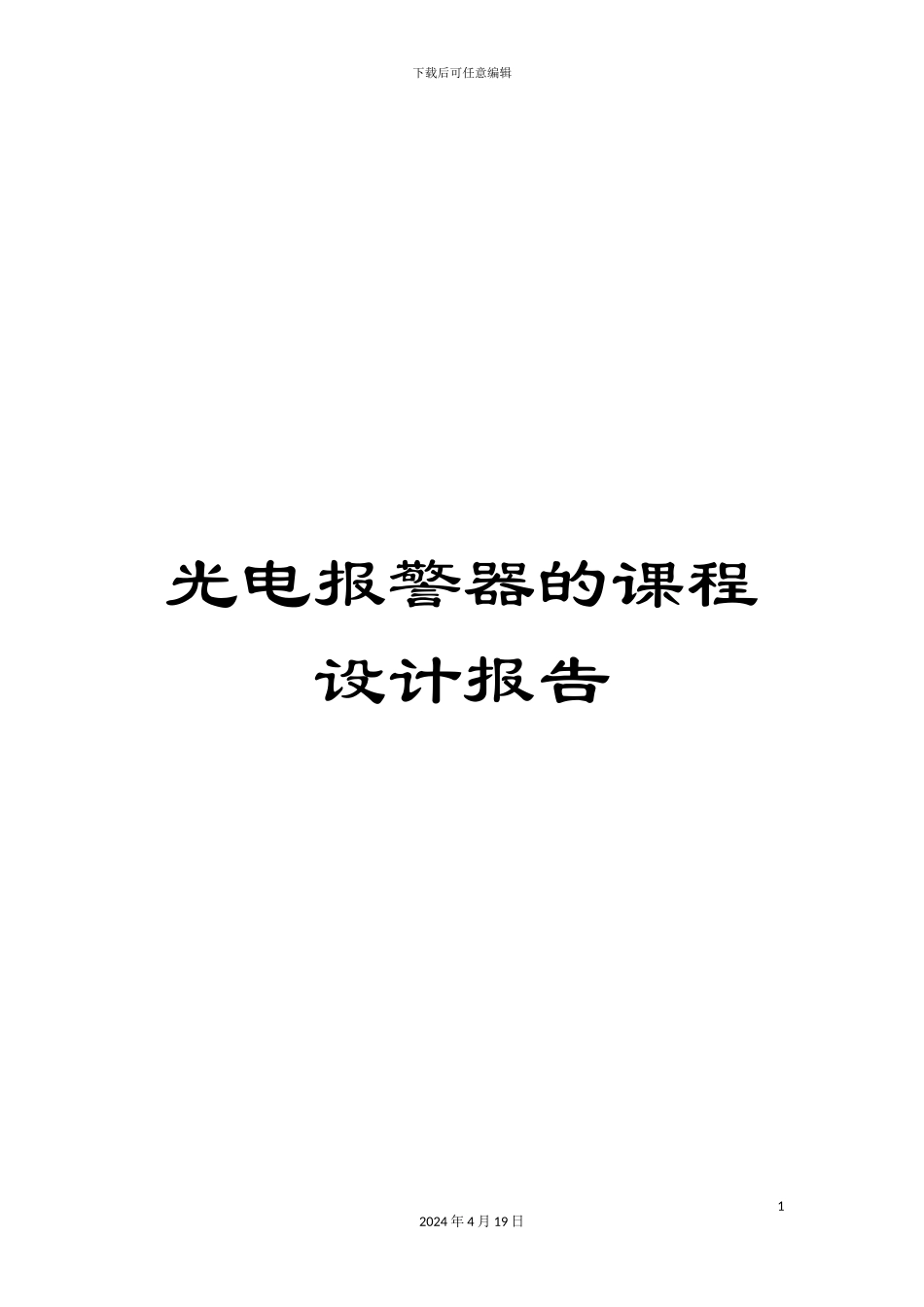

光电报警器的课程设计报告_第1页
1/13
光电报警器的课程设计报告_第2页
2/13

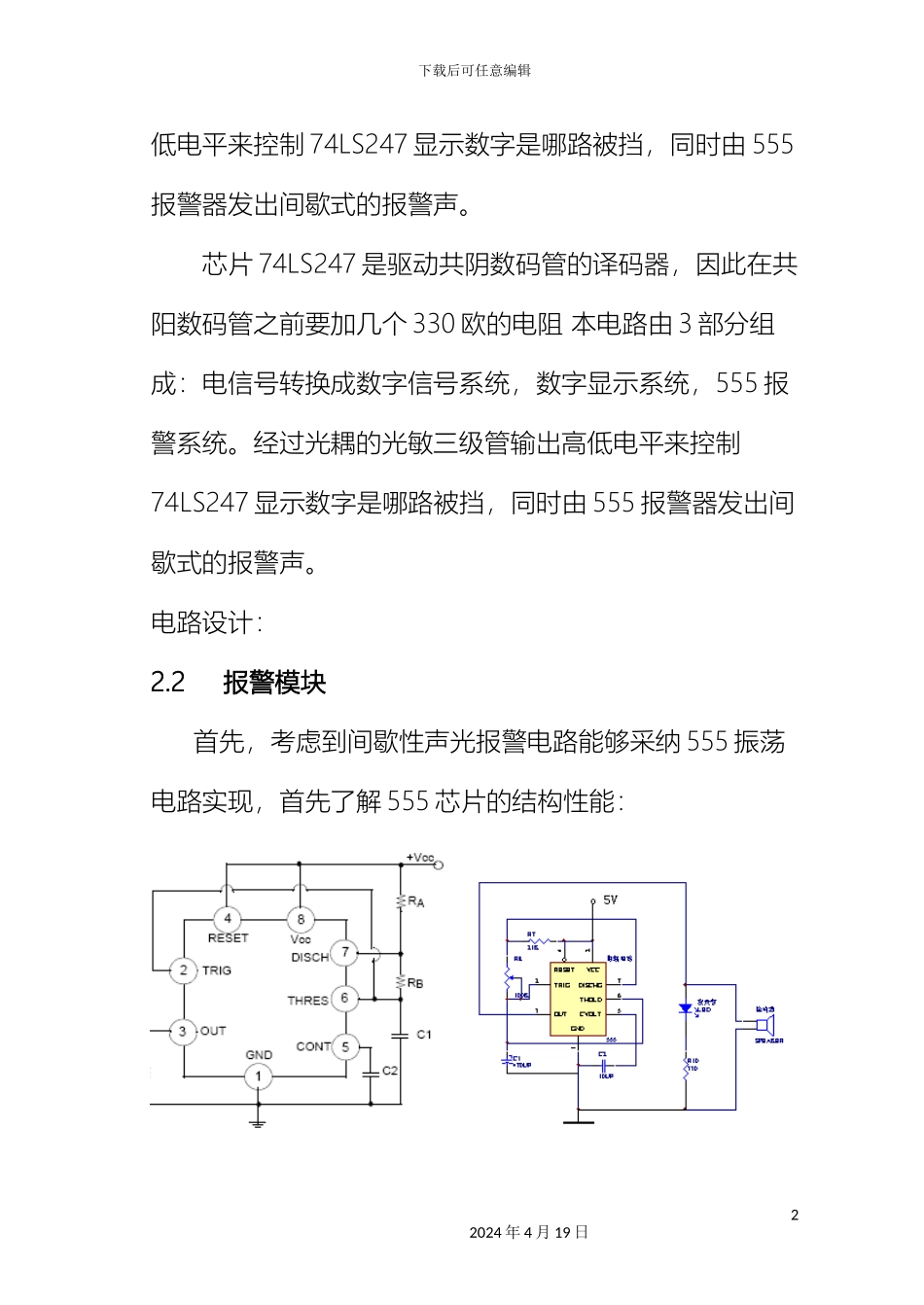

光电报警器的课程设计报告_第3页
3/13
下载后可任意编辑光电报警器的课程设计报告12024 年 4 月 19 日光电报警器的课程设计1.1 、设计基本要求1、采纳双光路结构,当任一光路被遮挡时,报警器发出间歇式声光报警;2、采纳 LED 显示被遮挡的路数,无报警显 0,1 路显1,2 路显 2,同时遮挡显 3;3、采纳 5V 供电。【主要参考元件】:光耦,555,74LS32,74LS247。1.2 设计方案根据课题设计要求初步建立如下系统框图图 1.1 系统原理框图2.1 总体电路设计本电路由 3 部分组成:电信号转换成数字信号系统,数字显示系统,555 报警系统。经过光照光敏 3 级管输出高光电转换报警器控译码输数码显下载后可任意编辑低电平来控制 74LS247 显示数字是哪路被挡,同时由 555报警器发出间歇式的报警声。芯片 74LS247 是驱动共阴数码管的译码器,因此在共阳数码管之前要加几个 330 欧的电阻 本电路由 3 部分组成:电信号转换成数字信号系统,数字显示系统,555 报警系统。经过光耦的光敏三级管输出高低电平来控制74LS247 显示数字是哪路被挡,同时由 555 报警器发出间歇式的报警声。电路设计:2.2 报警模块首先,考虑到间歇性声光报警电路能够采纳 555 振荡电路实现,首先了解 555 芯片的结构性能:22024 年 4 月 19 日下载后可任意编辑图 2.1 : 555 芯片管脚图 图2.2:报警电路图经过 555 定时器构成自激多谐振荡器产生的矩形脉冲来控制喇叭的间歇式的叫声。对于多谐振荡器可根据T=0.7*(R12+2R13)*C1 来确定间歇时间,导通时间为T1=0.7*(R12+R13)*C1,充电时间 T2=T- T1 由电路图能够算出导通时间为:T=0.7*(510K+2*20K)*330uF=1.235KHZ555 定时器的功能主要由两个比较器决定。两个比较器的输出电压控制 RS 触发器和放电管的状态。在电源与地之间加上电压,当 5 脚悬空时,则电压比较器 C1 的同相输入端的电压为 2VCC /3,C2 的反相输入端的电压为VCC /3。若触发输入端 TR 的电压小于 VCC /3,则比较器 C2 的输出为 0,可使 RS 触发器置 1,使输出端 OUT=1。假如阈值输入端 TH 的电压大于 2VCC/3,同时 TR 端的电压大于 VCC /3,则 C1 的输出为 0,C2 的输出32024 年 4 月 19 日下载后可任意编辑为 1,可将 RS 触发器置 0,使输出为 0 电平。 图 2.3 : 555 芯片的内部结构图2.3 数字显示模块其次,显示电路选择 74LS247 和共阴 7 段 LEDS 译码管 图 2.4 74LS247 与共...
