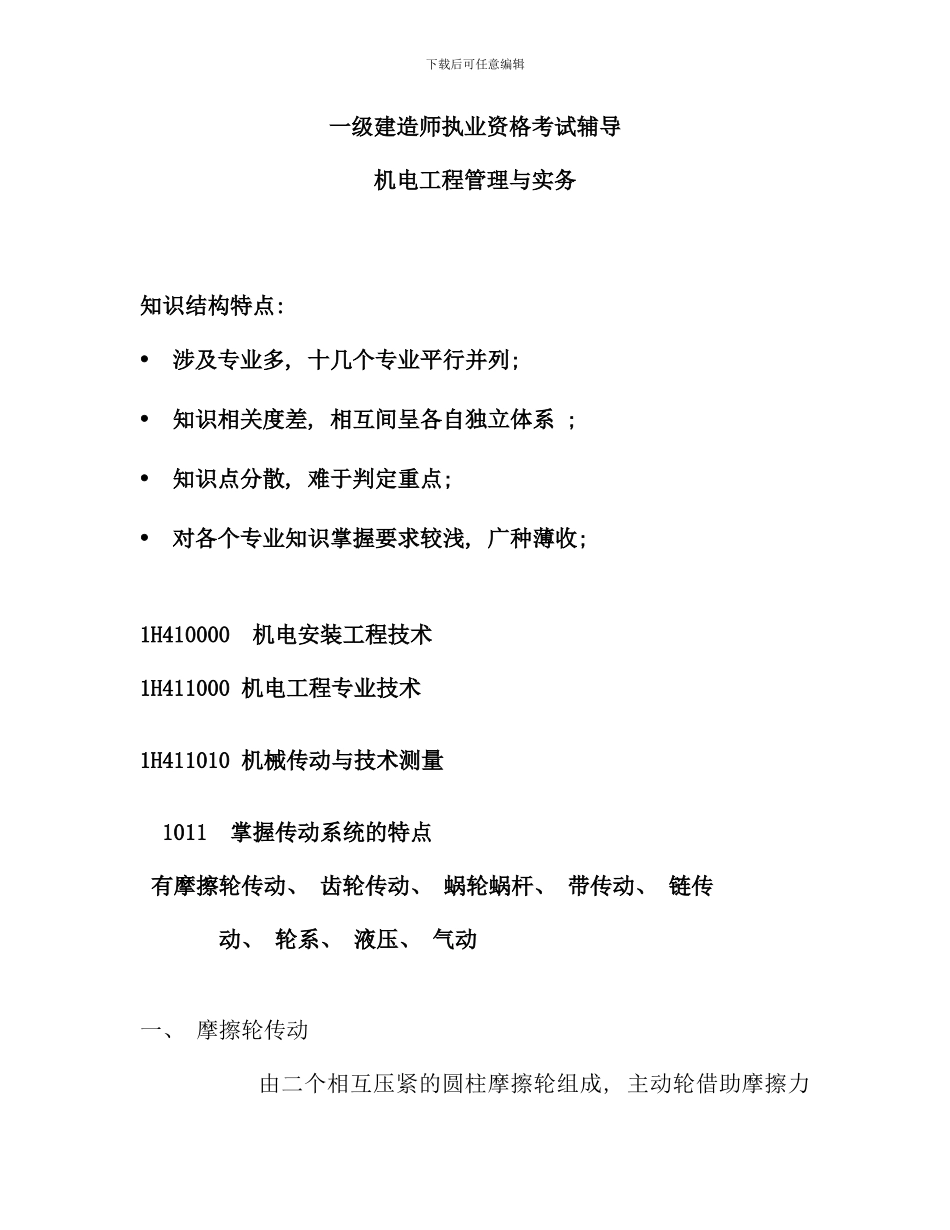

下载后可任意编辑一级建造师执业资格考试辅导机电工程管理与实务 知识结构特点: •涉及专业多, 十几个专业平行并列; •知识相关度差, 相互间呈各自独立体系 ; •知识点分散, 难于判定重点; •对各个专业知识掌握要求较浅, 广种薄收; 1H410000 机电安装工程技术1H411000 机电工程专业技术1H411010 机械传动与技术测量 1011 掌握传动系统的特点 有摩擦轮传动、 齿轮传动、 蜗轮蜗杆、 带传动、 链传 动、 轮系、 液压、 气动一、 摩擦轮传动 由二个相互压紧的圆柱摩擦轮组成, 主动轮借助摩擦力下载后可任意编辑带动从动轮转动结构特点: 需要二轮互相压紧优点: 简单、 防过载、 无级变速缺点: 传动比不准、 寿命低等摩擦轮传动示意图 从动轮 主动轮二、 齿轮传动: 依靠主动齿拨动从动齿实现动力传递 1、 分类: 平 面 传 动 优点 运动位置 特点 空 间 传 动 下载后可任意编辑缺点2、 平面齿轮传动: 二平行轴之间传动 外啮合 内啮合3、 空间齿轮传动: 二交错轴之间传动 变换齿轮斜角 能够实现空间 任意角度传动 下载后可任意编辑 齿轮传动的主要特点: ① 优点: 适用广 传动比准确、 效率高 可靠, 长寿 可任意空间传动 ② 缺点: 安装精度、 成本高 不宜远距传动 三、 蜗轮蜗杆传动: 依靠相互垂直二轴之间 运动传动动力特点: 优点: 传动比大, 结构紧凑 缺点: 轴向力大, 发热, 效率低, 只能单向传动参数: 模数、 压力角、 蜗轮分度圆、 蜗杆分度圆、 导程、 蜗轮齿数、 蜗杆头数、 传动比下载后可任意编辑四、 带传动: 依靠带传动动力 分类: 平带、 V 带、 特别带 优点: 中心距较大, 挠性好, 抗过载, 结构简单, 低成本 缺点: 外廓大, 需张紧力, 打滑、 传动比 差, 低效率、 短寿五、 链传动: 分类: 滚子链、 赤形链 链传动与带传动相比特点: 没有打滑, 传动比准确; 张紧力较小, 轴上的压力小; 结构紧凑; 能在恶劣条件下工作。下载后可任意编辑 链传动与齿轮传动相比特点: 制造和安装精度低; 中心距较大; 传动平稳性较差。 六、 轮系: 定轴轮系; 周转轮系轮系传动系统主要特点: 适用于相距较远的两轴之间的传动; 可作为变速器实现变速传动; 可获得较大的传动比; 实现运动的合成与分解 七、 液压传动 组成: 动力装置、 执行装置、 控制装置、 辅助装置液压传动的优点: 下载后可任意编辑 1) 元件单...
