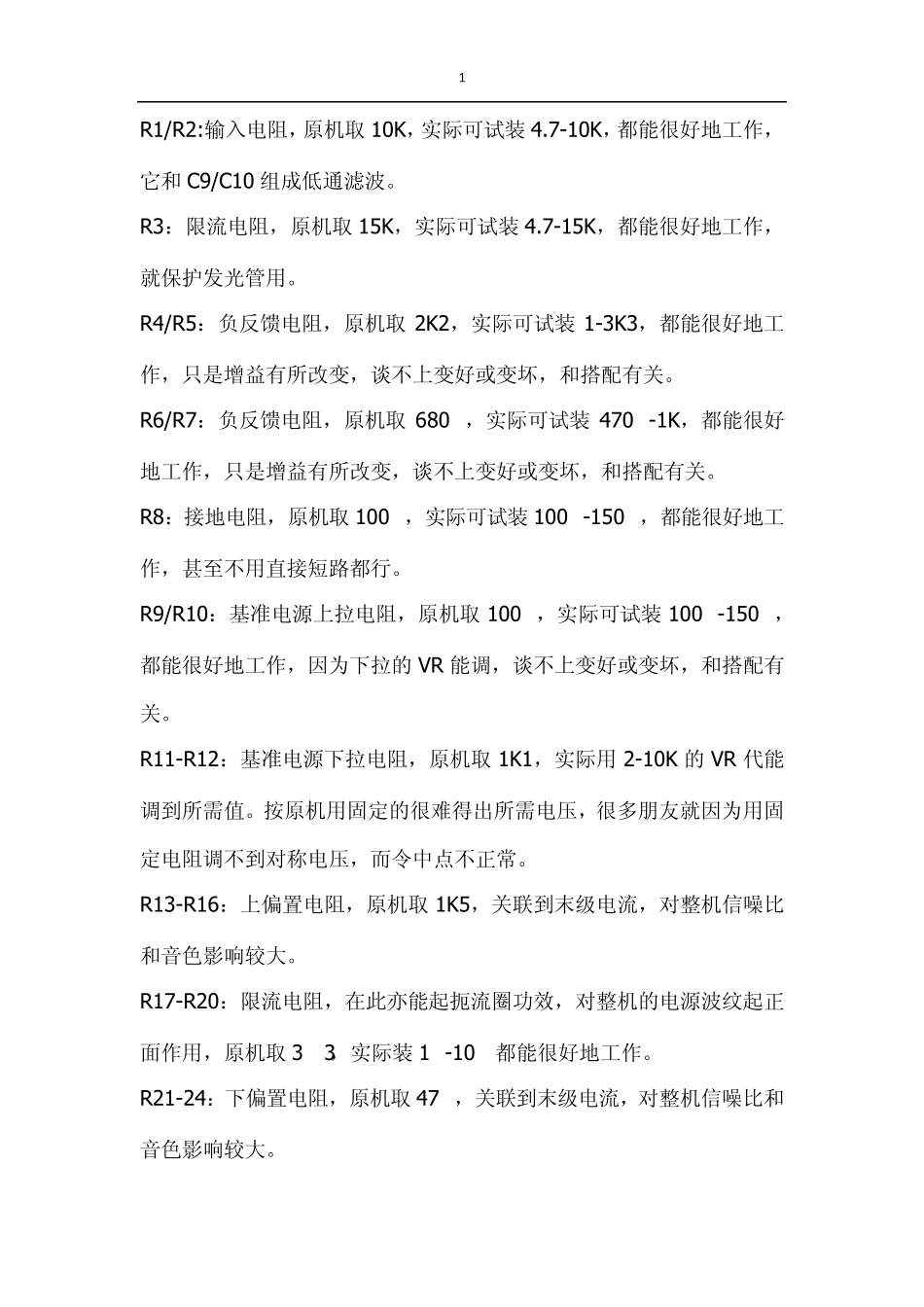

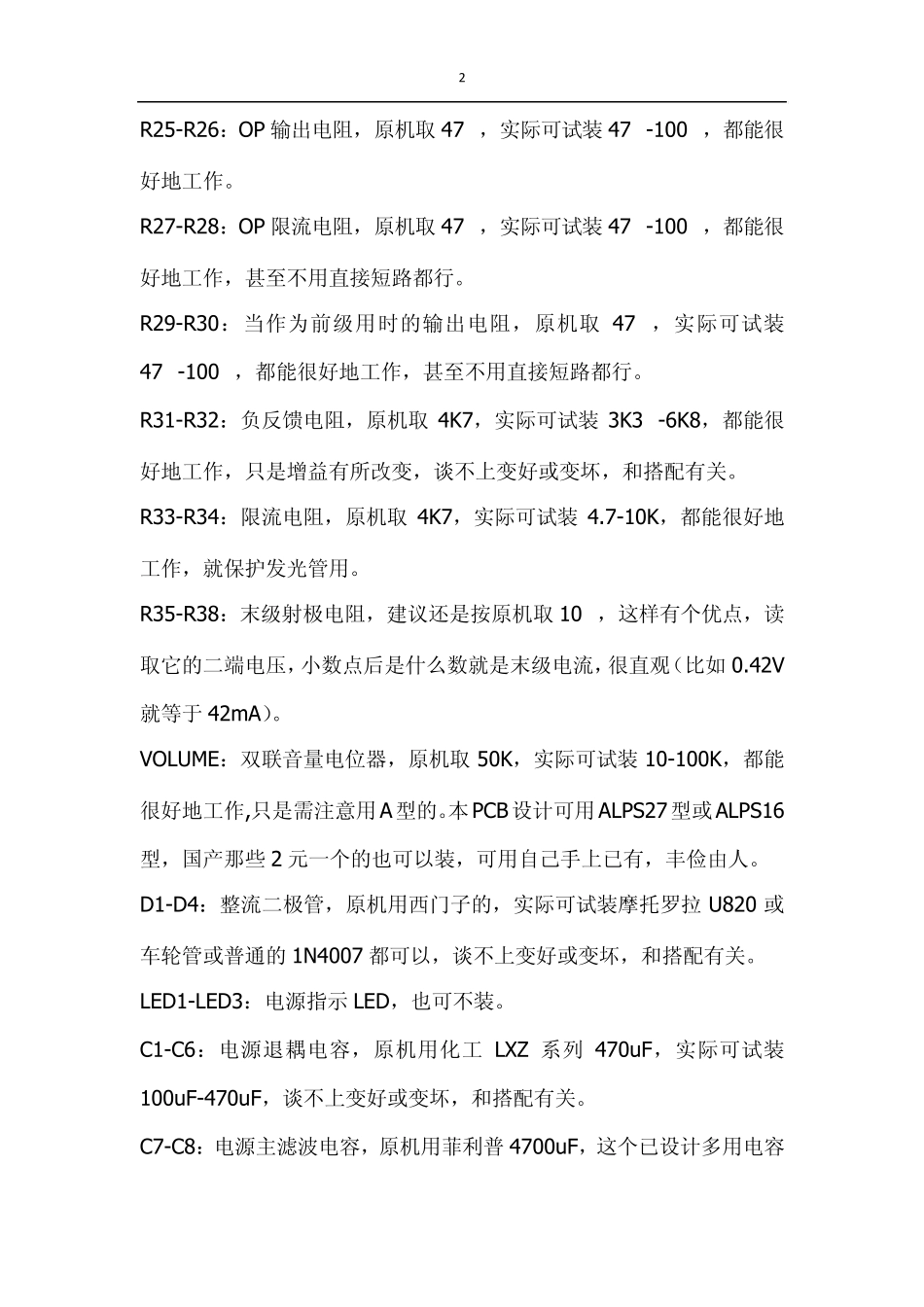

1 R1/R2:输入电阻，原机取10K，实际可试装4.7-10K，都能很好地工作，它和C9/C10 组成低通滤波。 R3：限流电阻，原机取15K，实际可试装4.7-15K，都能很好地工作，就保护发光管用。 R4/R5：负反馈电阻，原机取2K2，实际可试装1-3K3，都能很好地工作，只是增益有所改变，谈不上变好或变坏，和搭配有关。 R6/R7：负反馈电阻，原机取680Ω，实际可试装470Ω-1K，都能很好地工作，只是增益有所改变，谈不上变好或变坏，和搭配有关。 R8：接地电阻，原机取100Ω，实际可试装100Ω-150Ω，都能很好地工作，甚至不用直接短路都行。 R9/R10：基准电源上拉电阻，原机取100Ω，实际可试装100Ω-150Ω，都能很好地工作，因为下拉的 VR 能调，谈不上变好或变坏，和搭配有关。 R11-R12：基准电源下拉电阻，原机取1K1，实际用 2-10K 的 VR 代能调到所需值。按原机用固定的很难得出所需电压，很多朋友就因为用固定电阻调不到对称电压，而令中点不正常。 R13-R16：上偏置电阻，原机取1K5，关联到末级电流，对整机信噪比和音色影响较大。 R17-R20：限流电阻，在此亦能起扼流圈功效，对整机的电源波纹起正面作用，原机取3Ω3，实际装1Ω-10Ω都能很好地工作。 R21-24：下偏置电阻，原机取47Ω，关联到末级电流，对整机信噪比和音色影响较大。 2 R25-R26：OP 输出电阻，原机取47Ω，实际可试装47Ω-100Ω，都能很好地工作。 R27-R28：OP 限流电阻，原机取47Ω，实际可试装47Ω-100Ω，都能很好地工作，甚至不用直接短路都行。 R29-R30：当作为前级用时的输出电阻，原机取47Ω，实际可试装47Ω-100Ω，都能很好地工作，甚至不用直接短路都行。 R31-R32：负反馈电阻，原机取4K7，实际可试装3K3Ω-6K8，都能很好地工作，只是增益有所改变，谈不上变好或变坏，和搭配有关。 R33-R34：限流电阻，原机取4K7，实际可试装4.7-10K，都能很好地工作，就保护发光管用。 R35-R38：末级射极电阻，建议还是按原机取10Ω，这样有个优点，读取它的二端电压，小数点后是什么数就是末级电流，很直观（比如 0.42V就等于 42mA）。 VOLUME：双联音量电位器，原机取50K，实际可试装10-100K，都能很好地工作,只是需注意用A型的。本PCB设计可用ALPS27型或ALPS16型，国产那些 2 元一个的也可以装，可用自己手上已有，丰俭由人。 D1-D4：整流二极管，原机用西门子的，实际可试装摩托罗拉 U820 或车轮管或普通的 1N4007 都可以，谈不上变好或变坏，和搭配有关。...
