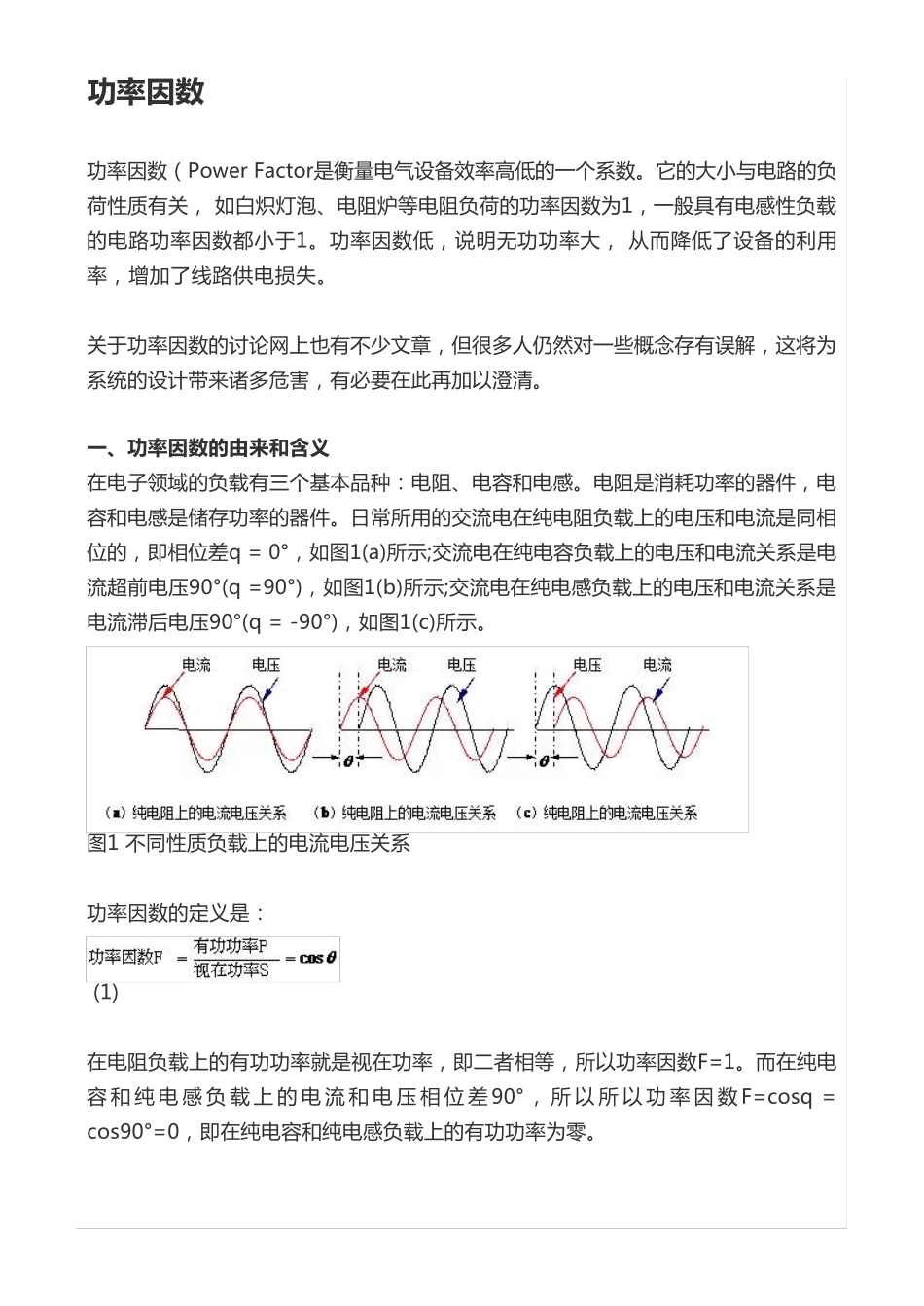

功 率 因 数功 率 因 数 ( Power Factor是 衡 量 电 气 设 备 效 率 高 低 的 一 个 系 数 。 它 的 大 小 与 电 路 的 负荷 性 质 有 关 , 如 白 炽 灯 泡 、 电 阻 炉 等 电 阻 负 荷 的 功 率 因 数 为 1, 一 般 具 有 电 感 性 负 载的 电 路 功 率 因 数 都 小 于 1。 功 率 因 数 低 , 说 明 无 功 功 率 大 , 从 而 降 低 了 设 备 的 利 用率 , 增 加 了 线 路 供 电 损 失 。 关 于 功 率 因 数 的 讨论网上也有 不少文章, 但很多人仍然对一 些概念存有 误解, 这将为系 统的 设 计带来诸多危害, 有 必要在此再加 以澄清。一 、功 率 因 数 的由来和含义在电 子领域的 负 载 有 三个 基本品种:电 阻 、 电 容和电 感 。 电 阻 是 消耗功 率 的 器件, 电容和电 感 是 储存功 率 的 器件。 日常所用 的 交流电 在纯电 阻 负 载 上的 电 压和电 流是 同相位 的 , 即 相位 差 q = 0°, 如 图 1(a)所示 ;交流电 在纯电 容负 载 上的 电 压和电 流关 系 是 电流超 前 电 压90°(q =90°), 如 图 1(b)所示 ;交流电 在纯电 感 负 载 上的 电 压和电 流关 系 是电 流滞 后 电 压90°(q = -90°), 如 图 1(c)所示 。图 1 不同性 质 负 载 上的 电 流电 压关 系 功 率 因 数 的 定 义 是 : (1) 在电 阻 负 载 上的 有 功 功 率 就 是 视 在功 率 , 即 二 者 相等 , 所以功 率 因 数 F=1。 而 在纯电容 和 纯 电 感 负 载 上 的 电 流 和 电 压 相 位 差 90° , 所 以 所 以 功 率 因 数 F=cosq = cos90°=0, 即 在纯电 容和纯电 感 负 载 上的 有 功 功 率 为 零 。从 这 里 可 以 看 出 一 个 问 题 , 同 样 是 一 个 电 源 , 对 于 不 同 性 质 的 负 载 其 输 出 的 功 率 的 大小 和 性 质 也 不 同 , 因 此 可 以 说 负 载 的 性 质 决 定 着 电 源 的 输 出 。 换 言 之 , 电 源 的 输 出 不取 决 于 电 源 的 本 身 , 就 像 一 座 水 塔 的 供 水 水 流 取 决 于 水 龙 头...
