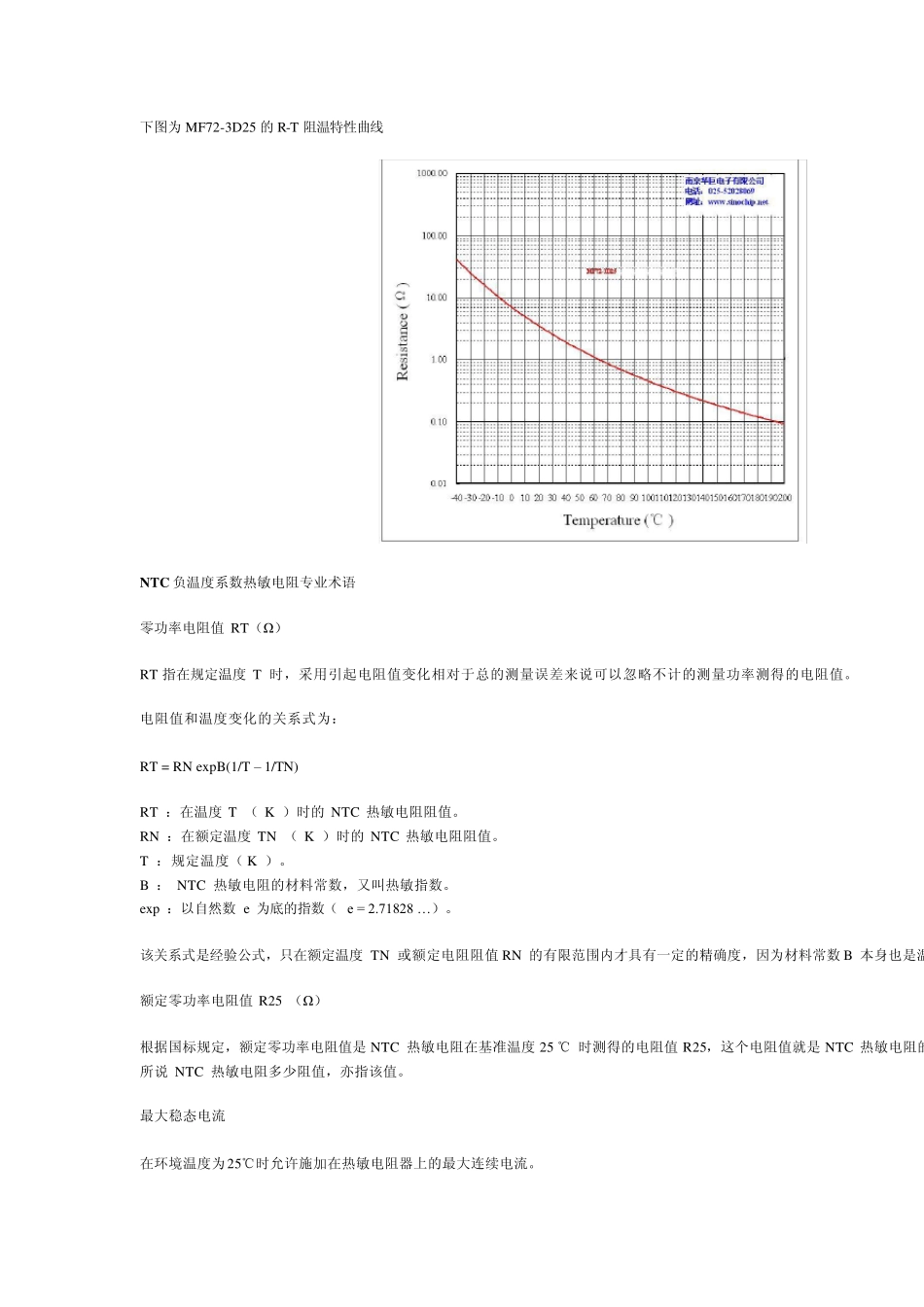

为了避免电子电路中在开机瞬间产生的浪涌电流,在电源电路中串接一个功率型NTC 热敏电阻,能有效的抑制开机时的浪涌电流,并在完成浪涌电流抑制作用后,由于通过其电流的持续作用,功率型热敏电阻的阻值将下降的一个非常小的程度,它消耗的功率可以忽略不计,不会对正常的工作电流造成影响,所以在电源回路中使用功率型NTC 热敏电阻,是抑制开机浪涌电流保护电子设备免遭破坏的最为简便而有效的措施。 功率型NTC 热敏电阻器的选用原则 1.电阻器的最大工作电流〉实际电源回路的工作电流 2.功率型电阻器的标称电阻值 R≥1.414*E/Im 式中 E 为线路电压 Im 为浪涌电流 对于转换电源,逆变电源,开关电源,UPS 电源, Im=100 倍工作电流 对于灯丝,加热器等回路 Im=30 倍工作电流 3.B 值越大,残余电阻越小,工作时温升越小 4.一般说,时间常数与耗散系数的乘积越大,则表示电阻器的热容量越大,电阻器抑制浪涌电流的能力也越强。 下图为使用MF72 热敏电阻前后浪涌电流得比较曲线图,虚线为使用热敏电阻前,实线为使用热敏电阻后。 下图为MF72-3D25 的R-T 阻温特性曲线 NTC 负温度系数热敏电阻专业术语 零功率电阻值 RT(Ω) RT 指在规定温度 T 时,采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。 电阻值和温度变化的关系式为: RT = RN expB(1/T – 1/TN) RT :在温度 T ( K )时的 NTC 热敏电阻阻值。 RN :在额定温度 TN ( K )时的 NTC 热敏电阻阻值。 T :规定温度( K )。 B : NTC 热敏电阻的材料常数,又叫热敏指数。 exp :以自然数 e 为底的指数( e = 2.71828 … )。 该关系式是经验公式,只在额定温度 TN 或额定电阻阻值 RN 的有限范围内才具有一定的精确度,因为材料常数 B 本身也是温额定零功率电阻值 R25 (Ω) 根据国标规定,额定零功率电阻值是 NTC 热敏电阻在基准温度 25 ℃ 时测得的电阻值 R25,这个电阻值就是 NTC 热敏电阻的所说 NTC 热敏电阻多少阻值,亦指该值。 最大稳态电流 在环境温度为25℃时允许施加在热敏电阻器上的最大连续电流。 25℃下最大电流时近似电阻值 (Ω) 25℃下最大电流时近似电阻值就是在环境温度 25℃时,对热敏电阻施加允许的最大连续电流时,热敏电阻剩余的阻值,亦称最大材料常数(热敏指数) B 值( K ) B 值被定义为: RT1 :温度 T1 ( K...
