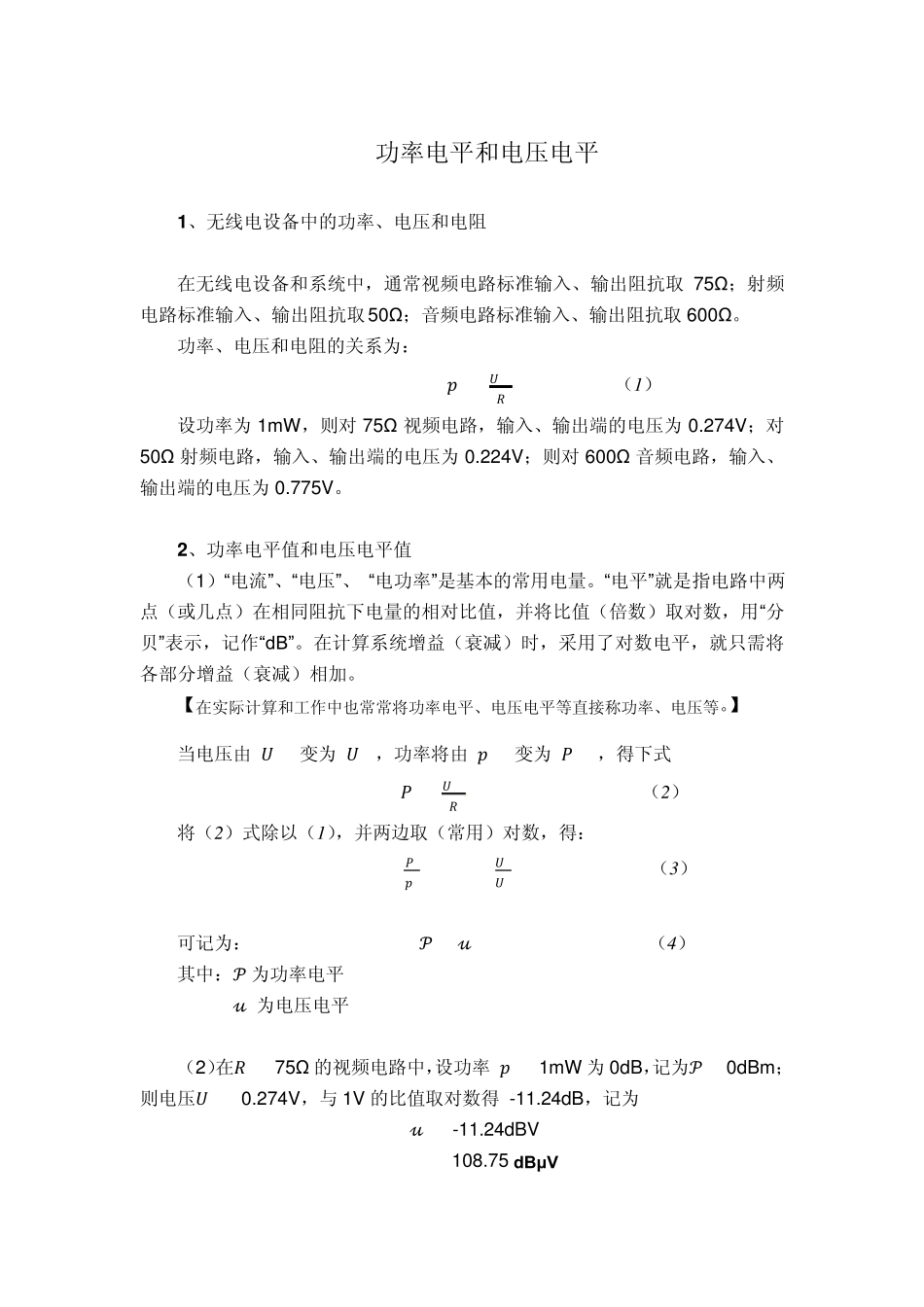

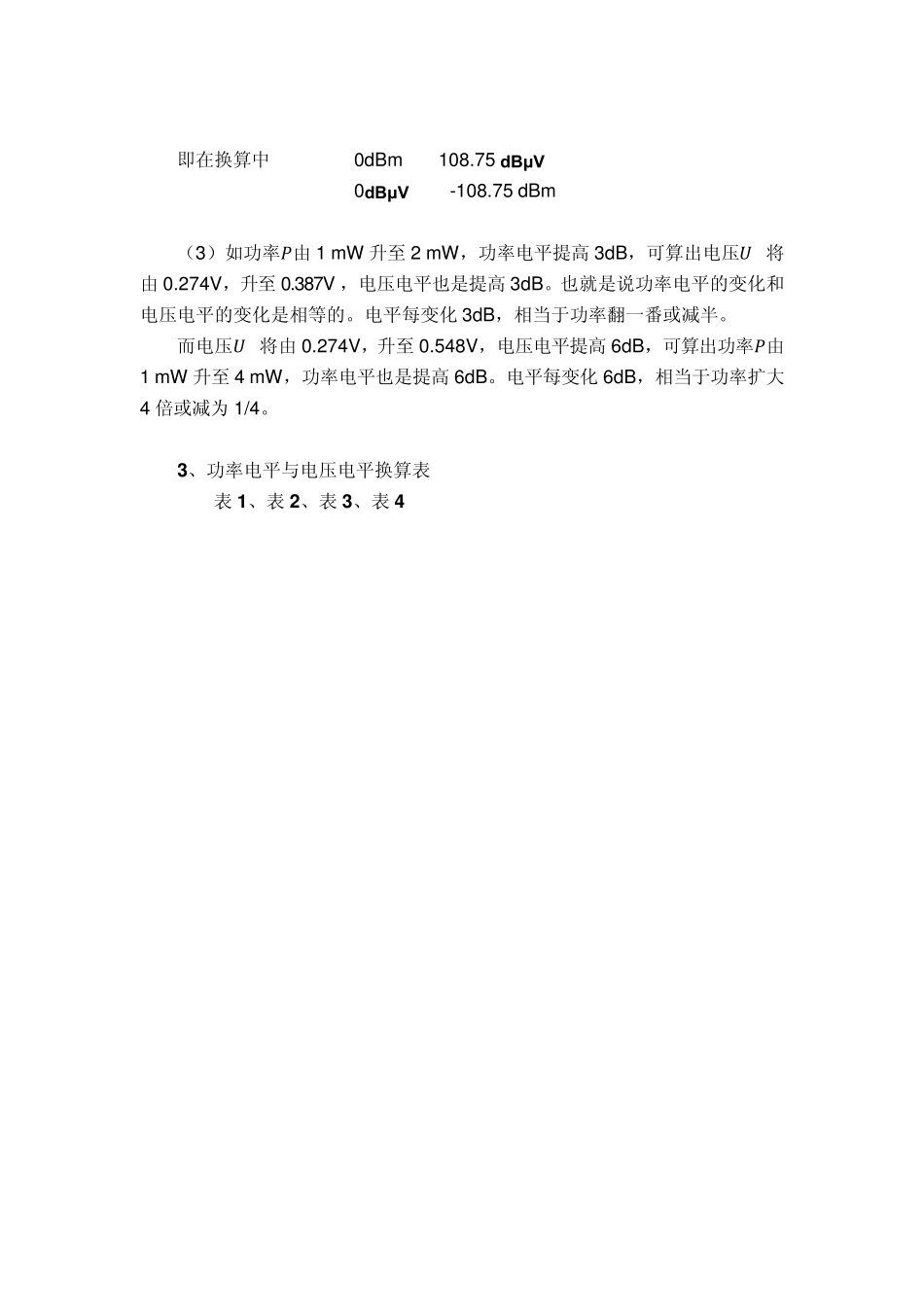

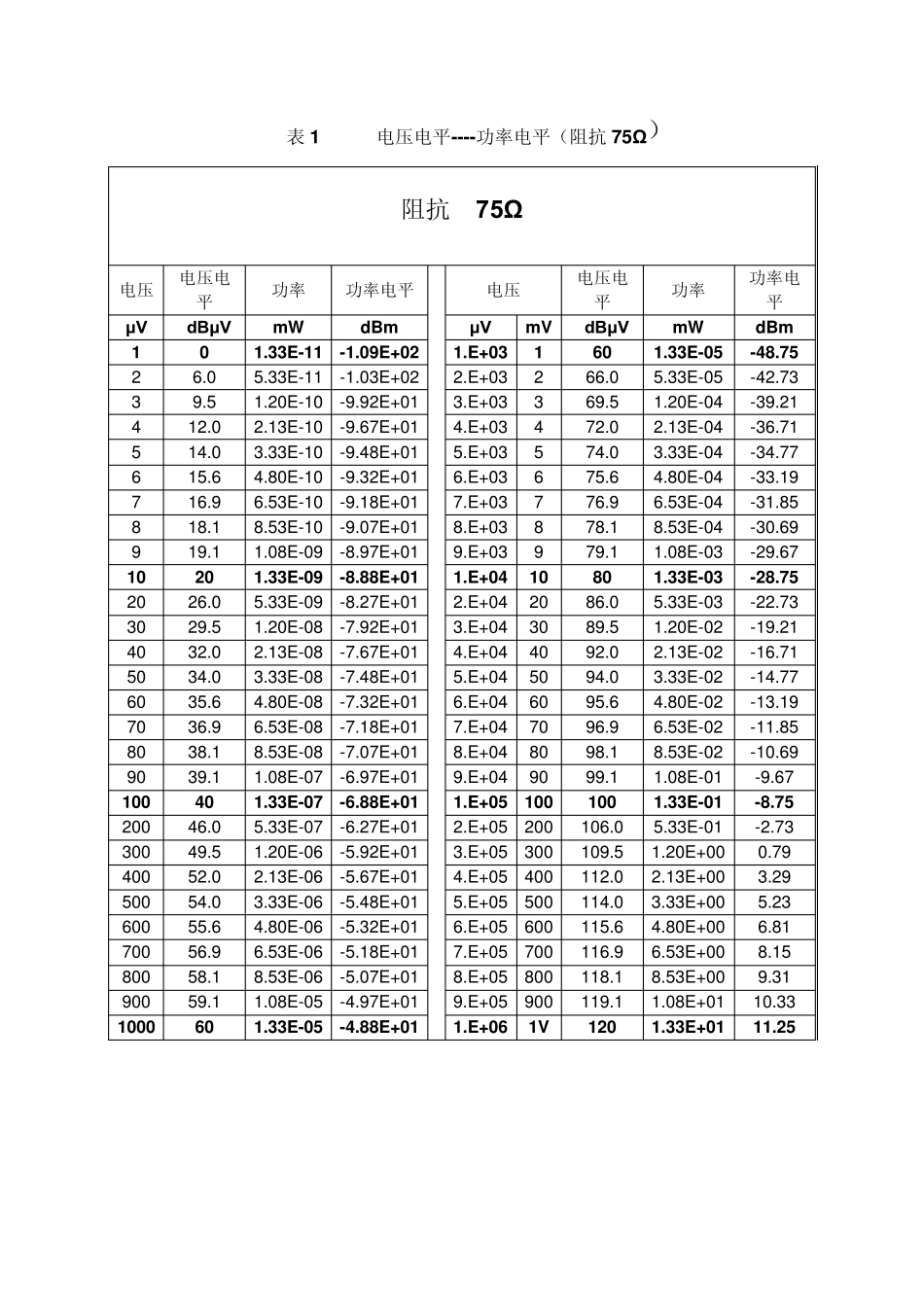

功率电平和电压电平 1 、无线电设备中的功率、电压和电阻 在无线电设备和系统中,通常视频电路标准输入、输出阻抗取 75Ω;射频电路标准输入、输出阻抗取50Ω;音频电路标准输入、输出阻抗取 600Ω。 功率、电压和电阻的关系为: ᵅ0=ᵄ02ᵄ (1 ) 设功率为 1m W,则对 75Ω 视频电路,输入、输出端的电压为 0.274V;对50Ω 射频电路,输入、输出端的电压为 0.224V;则对 600Ω 音频电路,输入、输出端的电压为 0.775V。 2 、功率电平值和电压电平值 (1)“电流”、“电压”、 “电功率”是基本的常用电量。“电平”就是指电路中两点(或几点)在相同阻抗下电量的相对比值,并将比值(倍数)取对数,用“分贝”表示,记作“dB”。在计算系统增益(衰减)时,采用了对数电平,就只需将各部分增益(衰减)相加。 【在实际计算和工作中也常常将功率电平、电压电平等直接称功率、电压等。】 当电压由 ᵄ0 变为 ᵄ1 ,功率将由 ᵅ0 变为 ᵄ1 ,得下式 ᵄ1=ᵄ12ᵄ (2 ) 将(2 )式除以(1 ),并两边取(常用)对数,得: 10logᵄ1ᵅ0=20logᵄ1ᵄ0 (3 ) 可记为: ᵊ =ᵌ (4 ) 其中:ᵊ 为功率电平 ᵌ 为电压电平 (2)在ᵄ = 75Ω 的视频电路中,设功率 ᵅ = 1m W 为 0dB,记为ᵊ = 0dBm ;则电压ᵄ = 0.274V,与 1V 的比值取对数得 -11.24dB,记为 ᵌ = -11.24dBV = 108.75 dBμV 即在换算中 0dBm = 108.75 dBμV 0dBμV = -108.75 dBm (3)如功率ᵄ由1 m W 升至2 m W,功率电平提高3dB,可算出电压ᵄ 将由0.274V,升至0.387V ,电压电平也是提高3dB。也就是说功率电平的变化和电压电平的变化是相等的。电平每变化3dB,相当于功率翻一番或减半。 而电压ᵄ 将由0.274V,升至0.548V,电压电平提高6dB,可算出功率ᵄ由1 m W 升至4 m W,功率电平也是提高6dB。电平每变化6dB,相当于功率扩大4 倍或减为1/4。 3 、功率电平与电压电平换算表 表 1 、表 2 、表 3 、表 4 表1 电压电平----功率电平(阻抗 75Ω) 阻抗 75Ω 电压 电压电平 功率 功率电平 电压 电压电平 功率 功率电平 μV dBμV m W dBm μV m V dBμV m W dBm 1 0 1.33E-11 -1.09E+02 1.E+03 1 60 1.33E-05 -48.75 2 6.0 5.33E-11 -1.03E+02 2.E+03 2 66.0 5.33E-05 -42.73 3 9.5 1.20E-10 -9.92E+01 3.E+03 3 69...
