加固工程监理细则

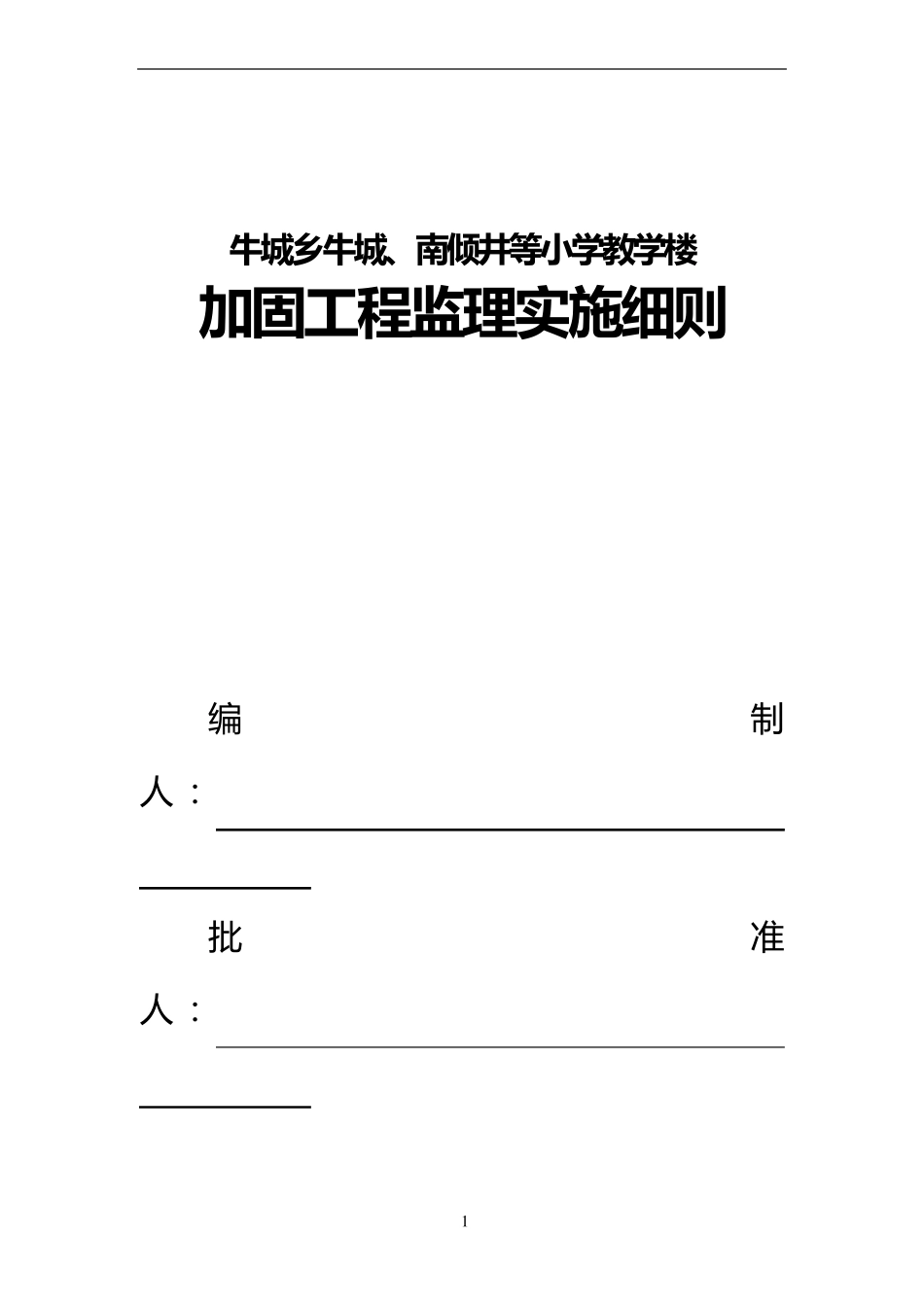

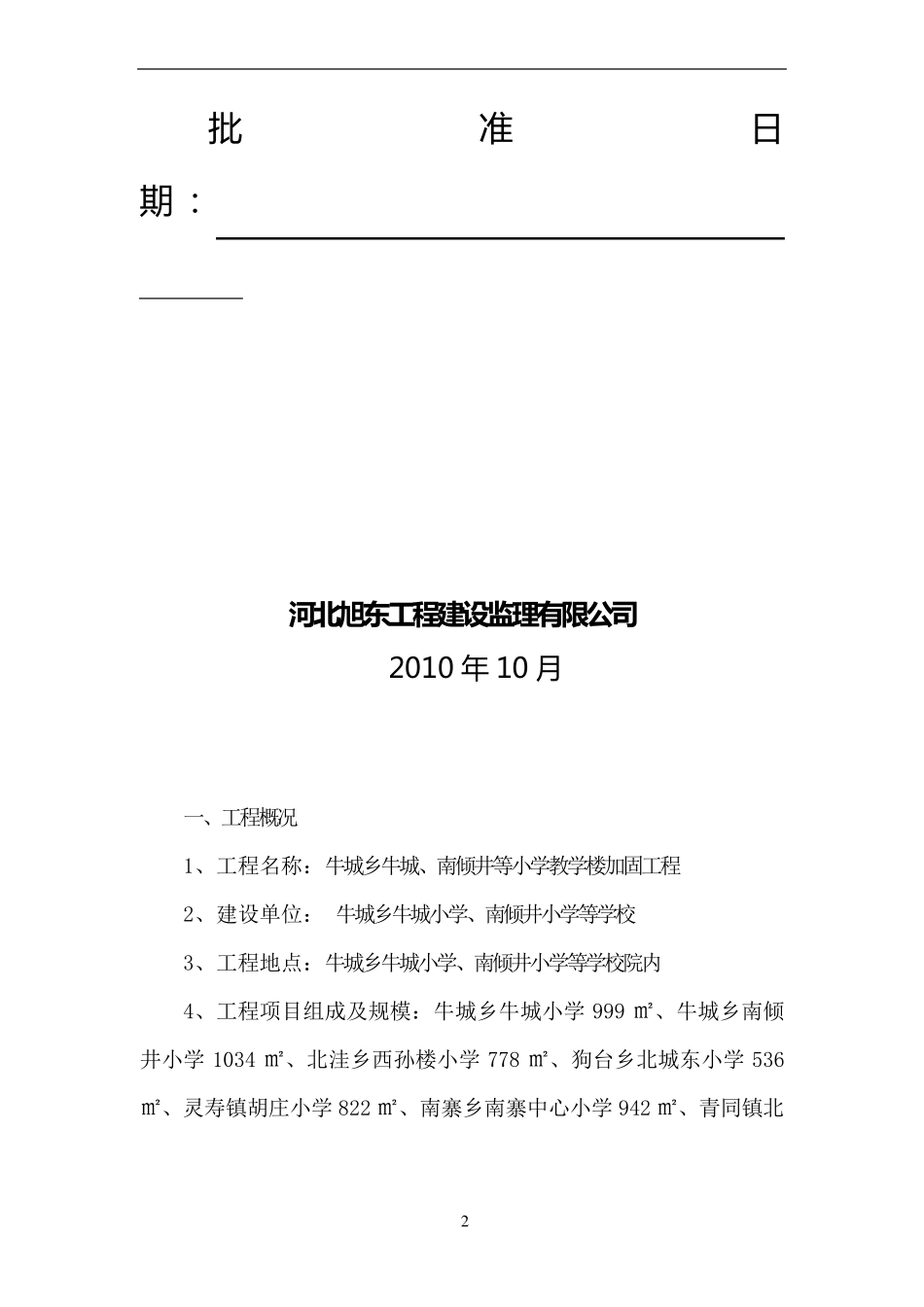

1 牛 城 乡 牛 城 、南倾井等小学教学楼 加固工程监理实施细则 编制人： 批准人： 2 批准日期： 河 北 旭 东工程建设监理有限公司 2010 年 10 月 一、工程概况 1、工程名称：牛城乡牛城、南倾井等小学教学楼加固工程 2、建设单位： 牛城乡牛城小学、南倾井小学等学校 3、工程地点：牛城乡牛城小学、南倾井小学等学校院内 4、工程项目组成及规模：牛城乡牛城小学 999 ㎡、牛城乡南倾井小学 1034 ㎡、北洼乡西孙楼小学 778 ㎡、狗台乡北城东小学 536㎡、灵寿镇胡庄小学 822 ㎡、南寨乡南寨中心小学 942 ㎡、青同镇北3 贾良小学328 ㎡、青同镇南贾良小学1136 ㎡、青同镇西青同小学294㎡、塔上镇东菅村小学463 ㎡等教学楼加固工程。 5、结构类型及使用年限： 该结构为B 类建筑，后续使用年限为40 年。 6、加固方式：采用钢筋网砂浆面层、增加砌体钢筋砼构造柱及圈梁的方式进行加固。 二、编制依据、 1. 设计图纸 2. 加固工程施工方案 3. 监理规划； 4. 相关规范、标准 ⑴《房屋建筑抗震加固（一）》 09SG619-1 ⑵《混凝土结构加固技术规范》 CECS 25:90； ⑶《钢结构工程施工及验收规范》 GB50205－2001； ⑷《混凝土结构后锚技术规程》 JGJ145--2004； ⑸《混凝土结构工程施工质量验收规范》 GB50204-2002； ⑹《建筑钢结构焊接规程》 JGJ81－2002； ⑺《钢筋焊接及验收规程》 JGJ18-2003； 4 ⑻《回弹法检测混凝土抗压强度技术规程》 JGJ/T23-2001； ⑼《建筑机械使用安全技术规程》 JGJ33—2001； ⑽《施工现场临时用电安全技术规范》 JGJ46-2005； ⑾ 其他现行相关的施工及验收规程规范。 三、监理控制要点 1、加固范围及措施 根据加固工程设计图，本工程加固范围：牛城乡牛城小学 999 ㎡等 10 所学校；墙体采用钢筋网砂浆面层加固、增加砌体钢筋砼构造柱和圈梁的方式加固。 2、 本加固工程主要材料 ⑴．钢筋 ①．本工程使用钢筋的型号规格见表 1 及设计图纸。 ②．植筋钻孔深度及孔径见表 2. ③．植筋后做抗拉拔试验，按规范每种钢筋现场随机抽样一组做拉拔试验，抗拉拔承载力设计值见表 3. ④．进场钢筋原材经过见证取样送检。不得使用无出厂合格证、无标志或未经进场检验的钢筋以及再生钢筋。 5 表1 新增剪力墙配筋表 剪力墙厚度（mm） 水平分布筋 竖向分布筋 拉筋 备注 350 Ⅲ级Φ10@100 Ⅲ级Φ12@150 Ⅰ级Φ8@200×300 拉筋隔...
