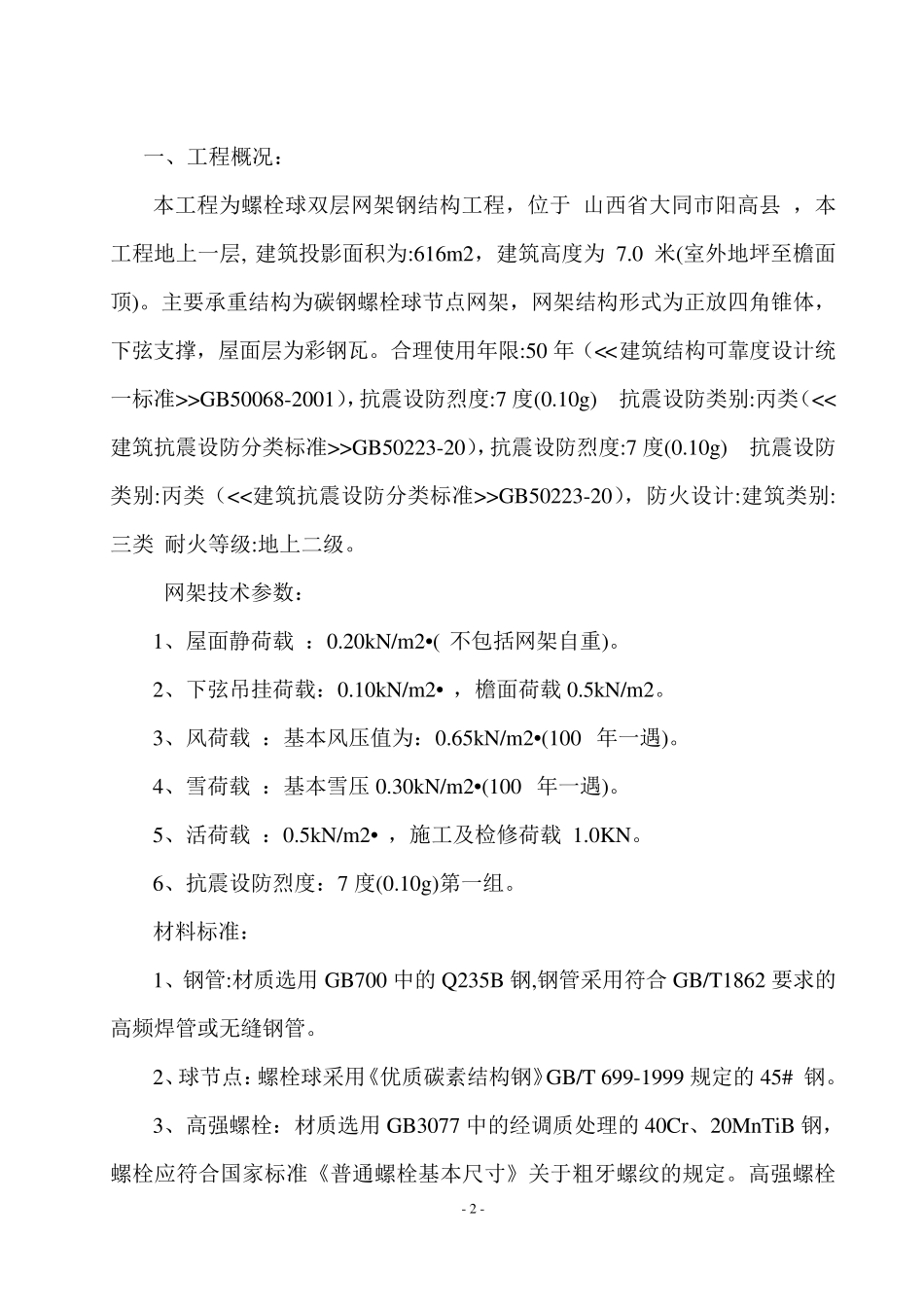

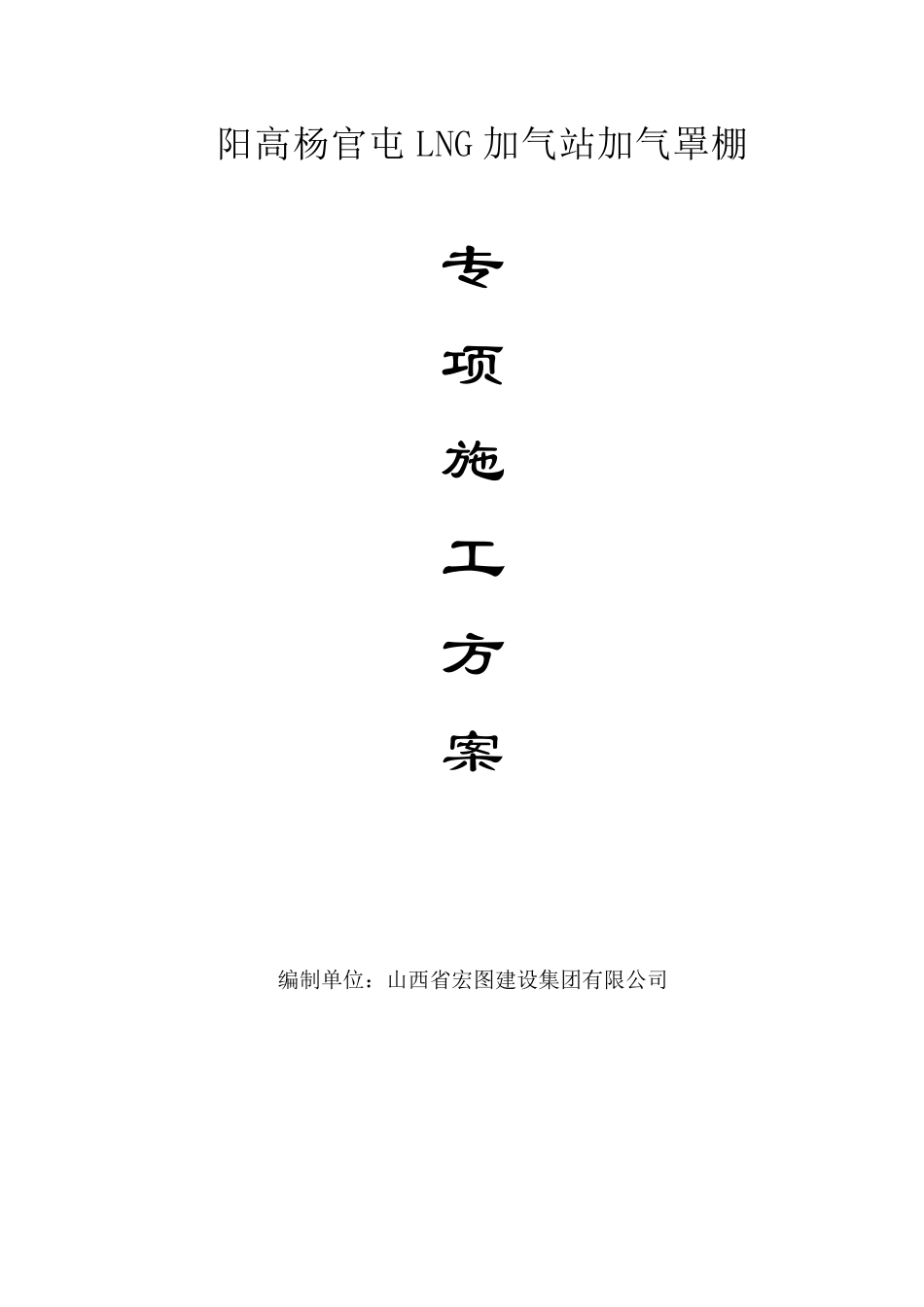

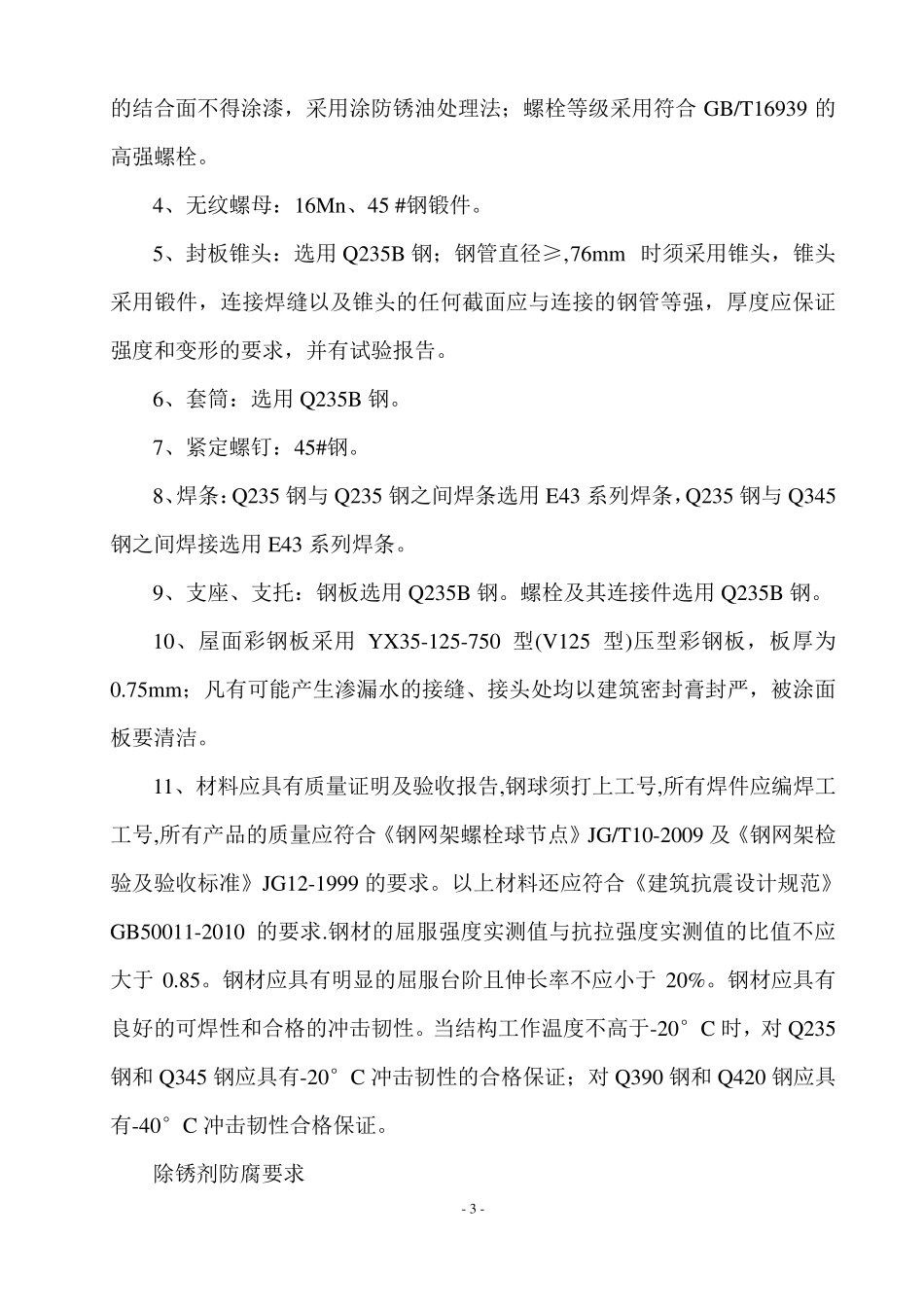

阳高杨官屯LNG 加气站加气罩棚 专 项 施 工 方 案 编制单位:山西省宏图建设集团有限公司 - 2 - 一、工程概况: 本工程为螺栓球双层网架钢结构工程,位于 山西省大同市阳高县 ,本工程地上一层, 建筑投影面积为:616m2,建筑高度为 7.0 米(室外地坪至檐面顶)。主要承重结构为碳钢螺栓球节点网架,网架结构形式为正放四角锥体,下弦支撑,屋面层为彩钢瓦。合理使用年限:50 年(<<建筑结构可靠度设计统一标准>>GB50068-2001),抗震设防烈度:7 度(0.10g) 抗震设防类别:丙类(<<建筑抗震设防分类标准>>GB50223-20),抗震设防烈度:7 度(0.10g) 抗震设防类别:丙类(<<建筑抗震设防分类标准>>GB50223-20),防火设计:建筑类别:三类 耐火等级:地上二级。 网架技术参数: 1、屋面静荷载 :0.20kN/m2•( 不包括网架自重)。 2、下弦吊挂荷载:0.10kN/m2• ,檐面荷载 0.5kN/m2。 3、风荷载 :基本风压值为:0.65kN/m2•(100 年一遇)。 4、雪荷载 :基本雪压 0.30kN/m2•(100 年一遇)。 5、活荷载 :0.5kN/m2• ,施工及检修荷载 1.0KN。 6、抗震设防烈度:7 度(0.10g)第一组。 材料标准: 1、钢管:材质选用 GB700 中的Q235B 钢,钢管采用符合 GB/T1862 要求的高频焊管或无缝钢管。 2、球节点:螺栓球采用《优质碳素结构钢》GB/T 699-1999 规定的45# 钢。 3、高强螺栓:材质选用 GB3077 中的经调质处理的40Cr、20MnTiB 钢,螺栓应符合国家标准《普通螺栓基本尺寸》关于粗牙螺纹 的规定。高强螺栓 - 3 - 的结合面不得涂漆,采用涂防锈油处理法;螺栓等级采用符合 GB/T16939 的高强螺栓。 4、无纹螺母:16Mn、45 #钢锻件。 5、封板锥头:选用 Q235B 钢;钢管直径≥‚76mm 时须采用锥头,锥头采用锻件,连接焊缝以及锥头的任何截面应与连接的钢管等强,厚度应保证强度和变形的要求,并有试验报告。 6、套筒:选用 Q235B 钢。 7、紧定螺钉:45#钢。 8、焊条:Q235 钢与 Q235 钢之间焊条选用 E43 系列焊条,Q235 钢与 Q345钢之间焊接选用 E43 系列焊条。 9、支座、支托:钢板选用 Q235B 钢。螺栓及其连接件选用 Q235B 钢。 10、屋面彩钢板采用 YX35-125-750 型(V125 型)压型彩钢板,板厚为0.75mm;凡有可能产生渗漏水的接缝、接头处均以建筑密封膏封严,被涂面板要清洁。 11、材料应具有质量证明及验收报告,钢球须打上工号,所有焊件应编焊工工号,所有产品的质量应...
