动力配电箱负荷计算

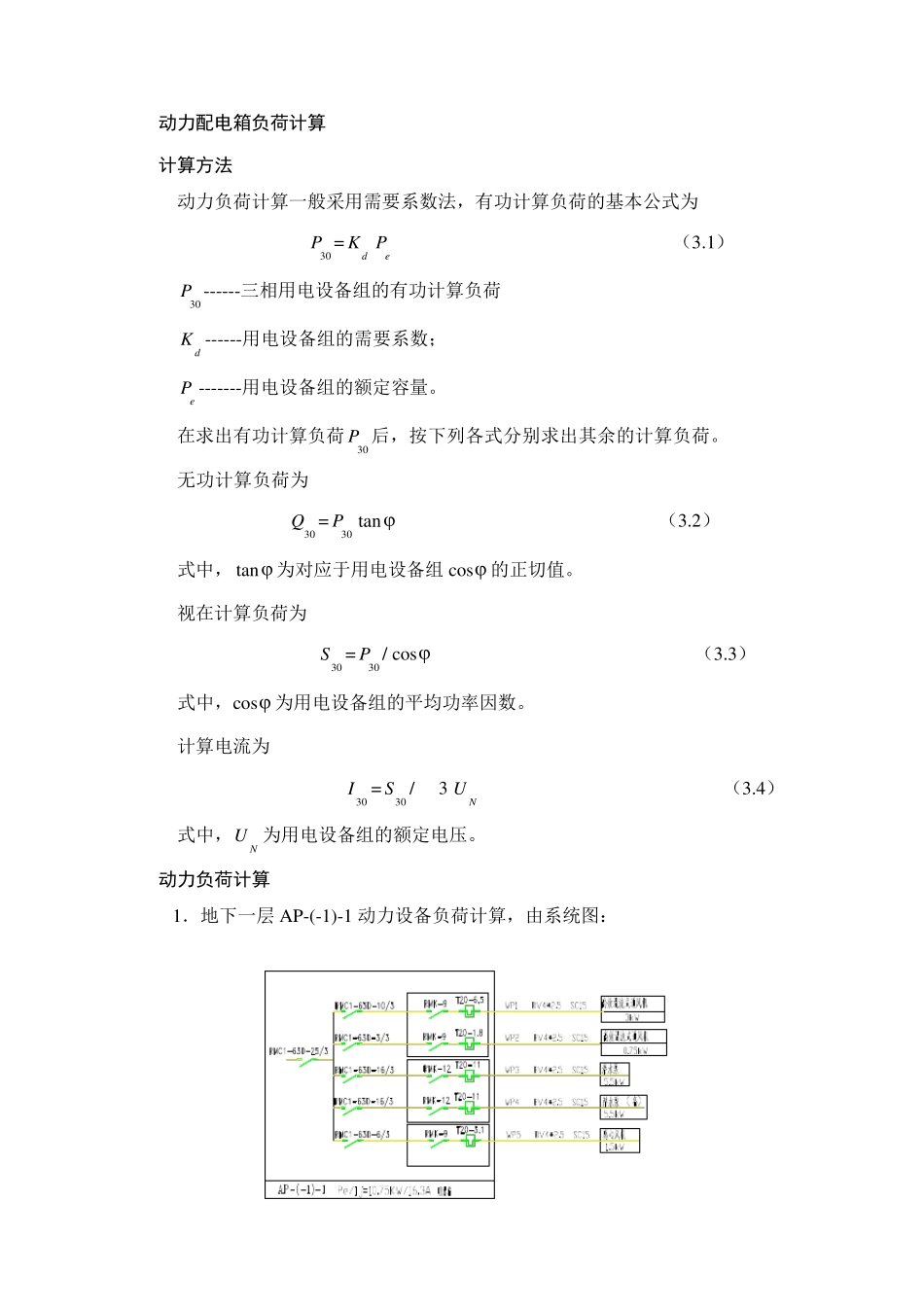

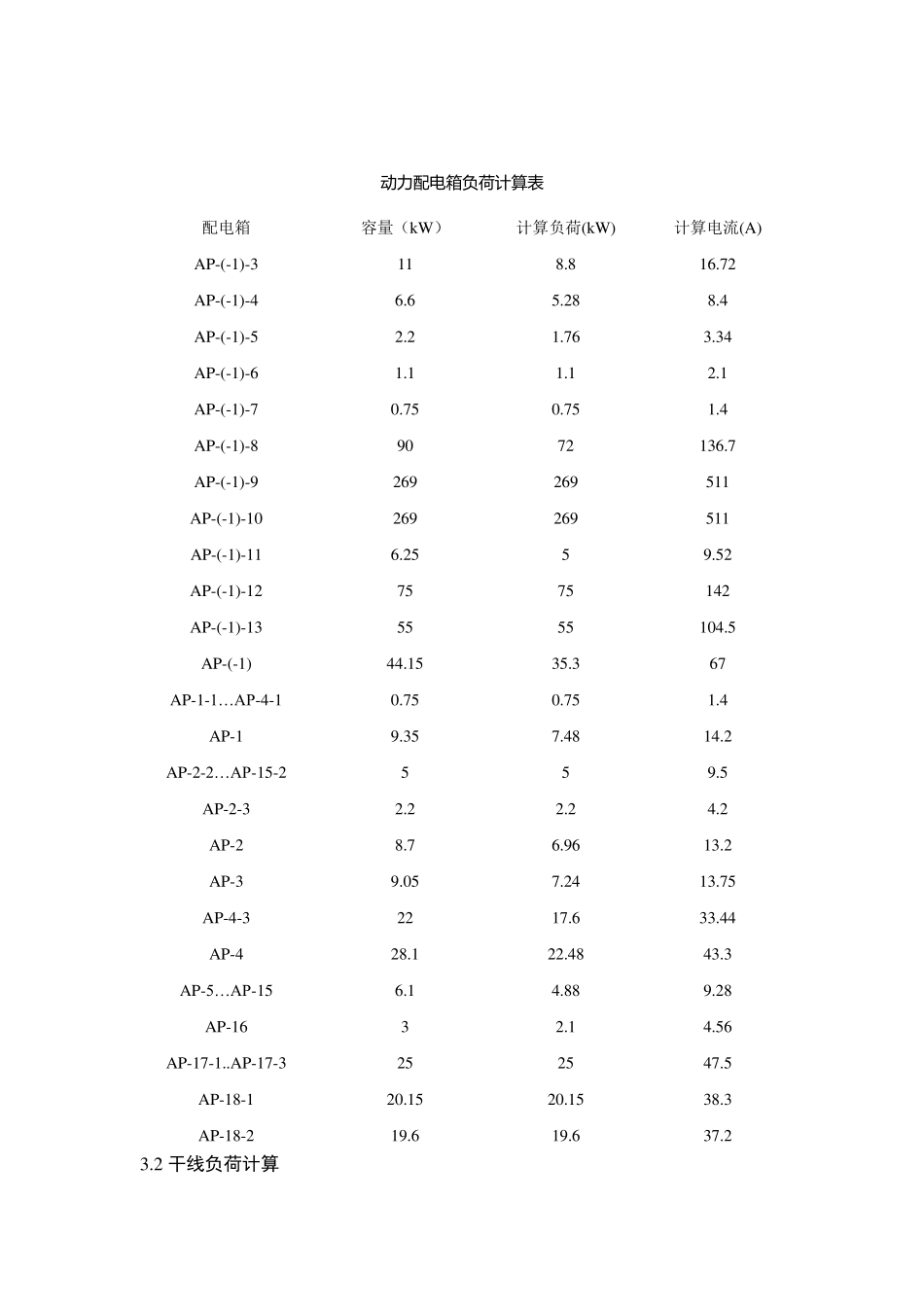

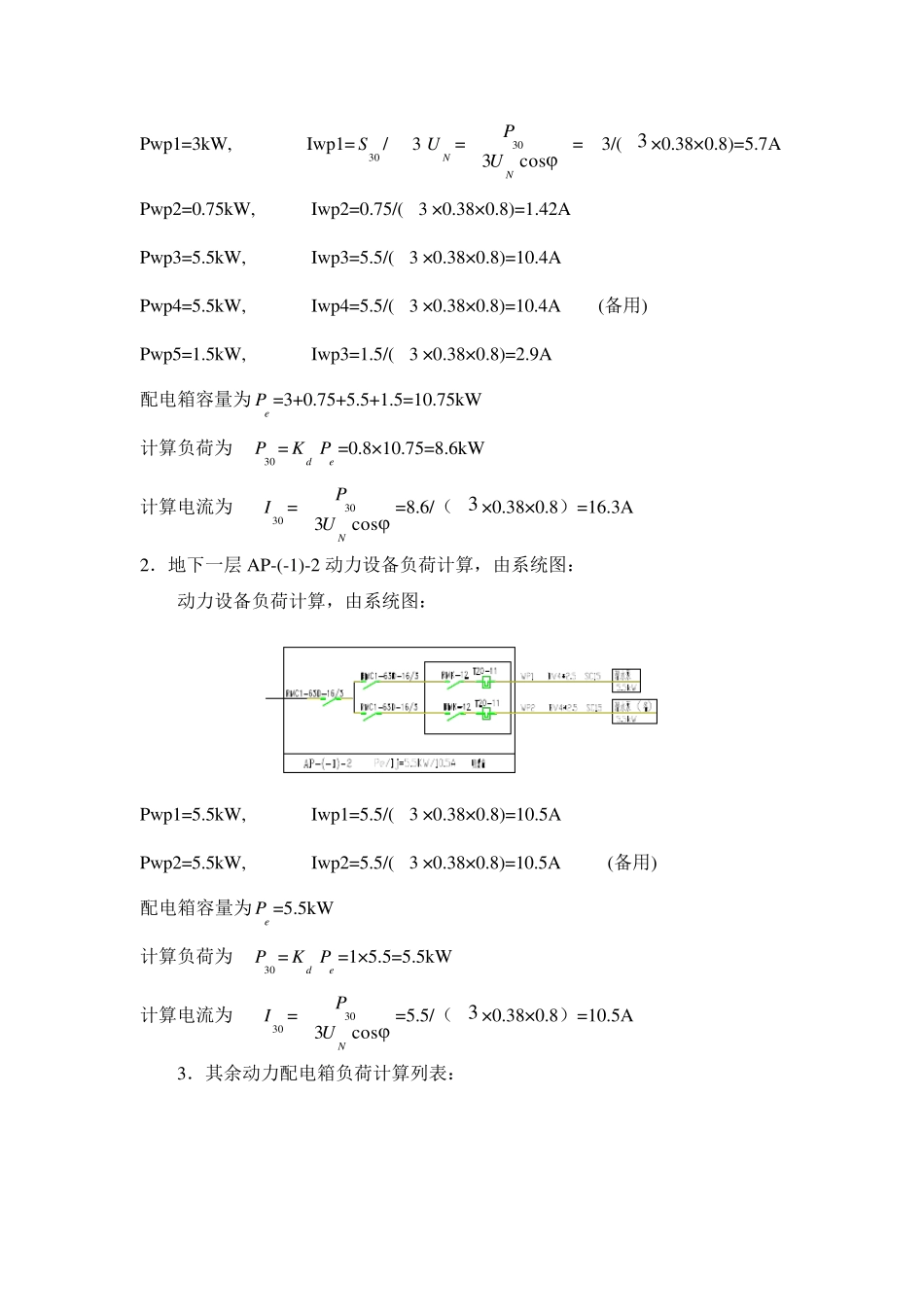

动力配电箱负荷计算 计算方法 动力负荷计算一般采用需要系数法，有功计算负荷的基本公式为 30P =dKeP （3.1） 30P ------三相用电设备组的有功计算负荷 dK ------用电设备组的需要系数； eP -------用电设备组的额定容量。 在求出有功计算负荷30P 后，按下列各式分别求出其余的计算负荷。 无功计算负荷为 30Q =30Ptan （3.2） 式中，tan为对应于用电设备组cos 的正切值。 视在计算负荷为 30S=30P / cos （3.3） 式中，cos 为用电设备组的平均功率因数。 计算电流为 30I=30S/ 3NU （3.4） 式中，NU为用电设备组的额定电压。 动力负荷计算 1．地下一层 AP-(-1)-1 动力设备负荷计算，由系统图： Pwp1=3kW, Iwp1=30S/ 3NU=cos330NUP = 3/( 3 ×0.38×0.8)=5.7A Pwp2=0.75kW, Iwp2=0.75/(3 ×0.38×0.8)=1.42A Pwp3=5.5kW, Iwp3=5.5/(3 ×0.38×0.8)=10.4A Pwp4=5.5kW, Iwp4=5.5/(3 ×0.38×0.8)=10.4A (备用) Pwp5=1.5kW, Iwp3=1.5/(3 ×0.38×0.8)=2.9A 配电箱容量为eP =3+0.75+5.5+1.5=10.75kW 计算负荷为 30P =dKeP =0.8×10.75=8.6kW 计算电流为 30I=cos330NUP=8.6/（3 ×0.38×0.8）=16.3A 2．地下一层 AP-(-1)-2 动力设备负荷计算，由系统图： 动力设备负荷计算，由系统图： Pwp1=5.5kW, Iwp1=5.5/(3 ×0.38×0.8)=10.5A Pwp2=5.5kW, Iwp2=5.5/(3 ×0.38×0.8)=10.5A (备用) 配电箱容量为eP =5.5kW 计算负荷为 30P =dKeP =1×5.5=5.5kW 计算电流为 30I=cos330NUP=5.5/（3 ×0.38×0.8）=10.5A 3．其余动力配电箱负荷计算列表： 动 力配电箱负荷计算表 配电箱 容量（kW） 计算负荷(kW) 计算电流(A) AP-(-1)-3 11 8.8 16.72 AP-(-1)-4 6.6 5.28 8.4 AP-(-1)-5 2.2 1.76 3.34 AP-(-1)-6 1.1 1.1 2.1 AP-(-1)-7 0.75 0.75 1.4 AP-(-1)-8 90 72 136.7 AP-(-1)-9 269 269 511 AP-(-1)-10 269 269 511 AP-(-1)-11 6.25 5 9.52 AP-(-1)-12 75 75 142 AP-(-1)-13 55 55 104.5 AP-(-1) 44.15 35.3 67 AP-1-1… AP-4-1 0.75 0.75 1.4 AP-1 9.35 7.48 14.2 AP-2-2… AP-15-2 5 5 9.5 AP-2-3 2.2 2.2 4.2 AP-2 8.7 6.96 13.2 AP-3 9.05 7.24 13.75 AP-4-3 22 17.6 33.44 AP-4 28.1 22.48 43.3 AP-5… AP-15 6.1 4.88 9.28 AP-16 3 2.1 4.56 AP-17...
