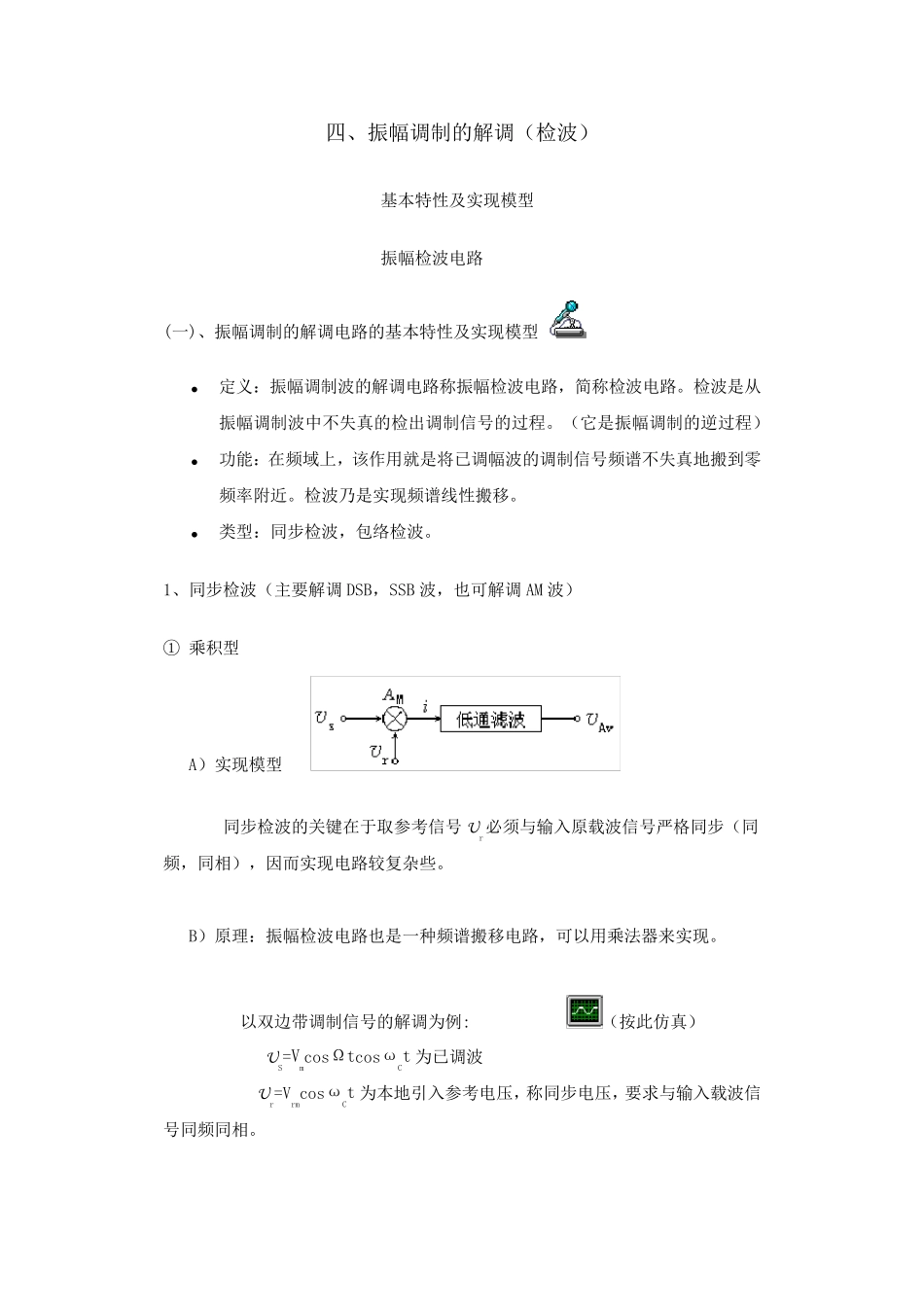

四、振幅调制的解调（检波） 基本特性及实现模型 振幅检波电路 (一)、振幅调制的解调电路的基本特性及实现模型 • 定义：振幅调制波的解调电路称振幅检波电路，简称检波电路。检波是从振幅调制波中不失真的检出调制信号的过程。（它是振幅调制的逆过程） • 功能：在频域上，该作用就是将已调幅波的调制信号频谱不失真地搬到零频率附近。检波乃是实现频谱线性搬移。 • 类型：同步检波，包络检波。 1、同步检波（主要解调DSB，SSB 波，也可解调AM 波） ① 乘积型 A）实现模型 同步检波的关键在于取参考信号Ur必须与输入原载波信号严格同步（同频，同相），因而实现电路较复杂些。 B）原理：振幅检波电路也是一种频谱搬移电路，可以用乘法器来实现。 以双边带调制信号的解调为例: （按此仿真） US=VmcosΩtcosωCt 为已调波 Ur=VrmcosωCt 为本地引入参考电压，称同步电压，要求与输入载波信号同频同相。 第一项与cosΩt 成正比，是反应调制信号变化规律的有用分量，后两项为 2ωC的双边 带调制信号，为无用的寄生分量，通过低通滤波将高频分量滤除，即可实现检波。 若任意多频信号可画出下列频谱示意图： 采用同样的工作原理，以上模型也可实现 AM 波和 SSB 波的解调。 ② 叠加型 （按此仿真） A）实现模型 B）原理 a) 若 Us=UDSB=VmcosΩtcosωCt ,Ur=VrmcosωCt 当 Vrm≥Vsm 时， 合成信号为不失真的普通（标准）调幅波，可通过包络检波器检出所需要的调制信号。 b) 若Us=USSB=Vmcos(ωC+Ω)t ，Ur=VrmcosωCt ，Vrm>>Vsm U=（用矢量叠加法） 经包络检波后 UAV=ηdVrm(1+DcosΩt) 再经隔直电容后得 Uav=ηdDVrmcosΩt 实现了不失真的解调。 2、包络检波 因 UAM经由非线性器件后输出电流中含有能线性反映输入信号包络变化规律的音频信号分量（即反映调制信号变化规律）。所以包络检波仅适用于标准调制波的解调。此电路不需要加同步信号，电路显得较简单。 *2、并联型二极管包络检波电路 • 某些情况下，需在中频放大器与检波器间接入隔值电容,为防止中频放大器的集电极电压加到检波器上。可采用并联型检波电路。C 为负载电容，并兼作隔直电容；RL 为负载电阻，与二极管并联，为二极管电流中的平均分量提供通路。 • 检波的物理过程与串联型相同。D 导通时,向 C 充电 τ充=RDC ; D 截止时,C 通过 RL 放电τ放=RLC ；达到动态平衡后，C 上产生与串联电路类似的锯齿...
