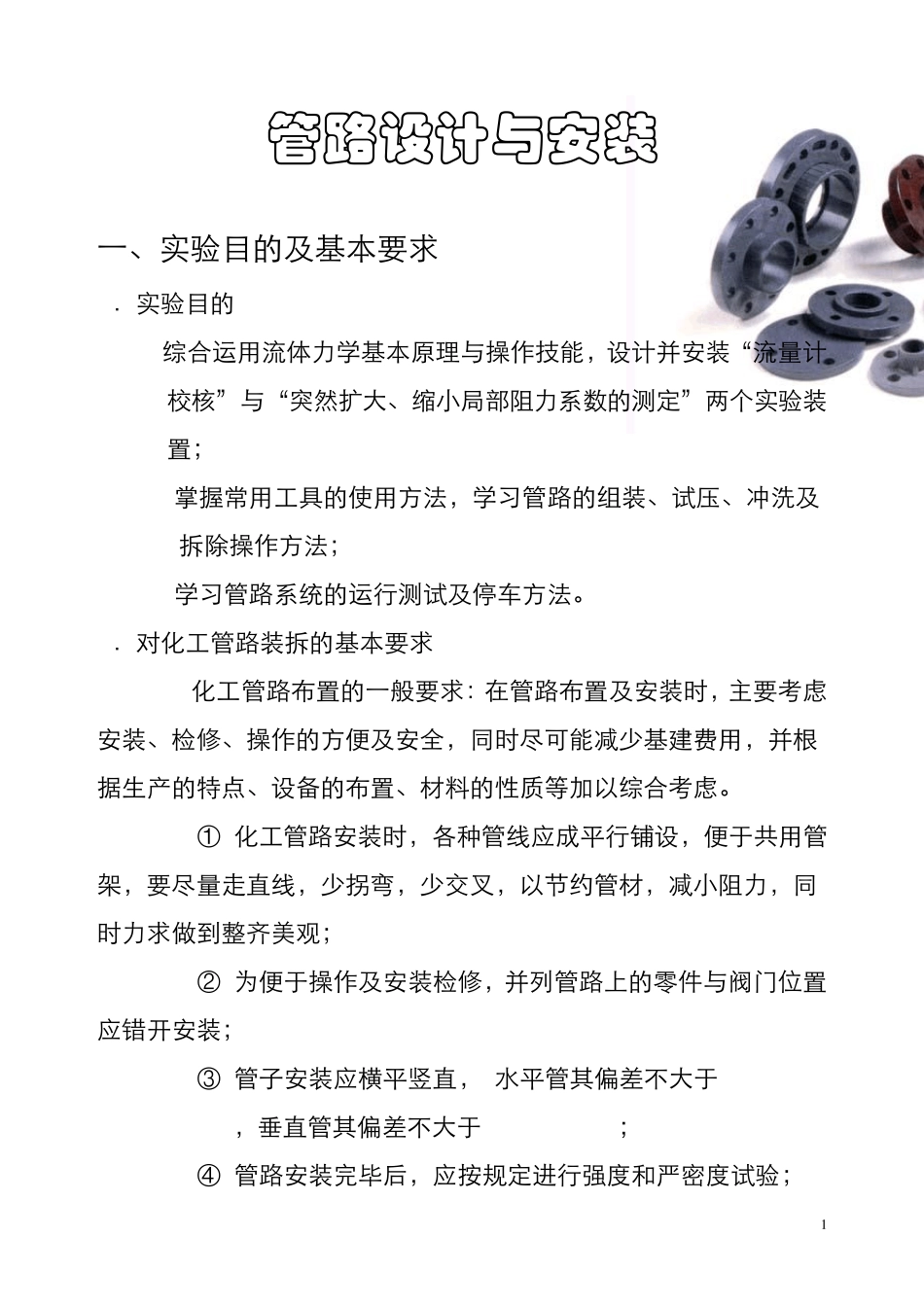

化工原理实验报告_管路设计与安装

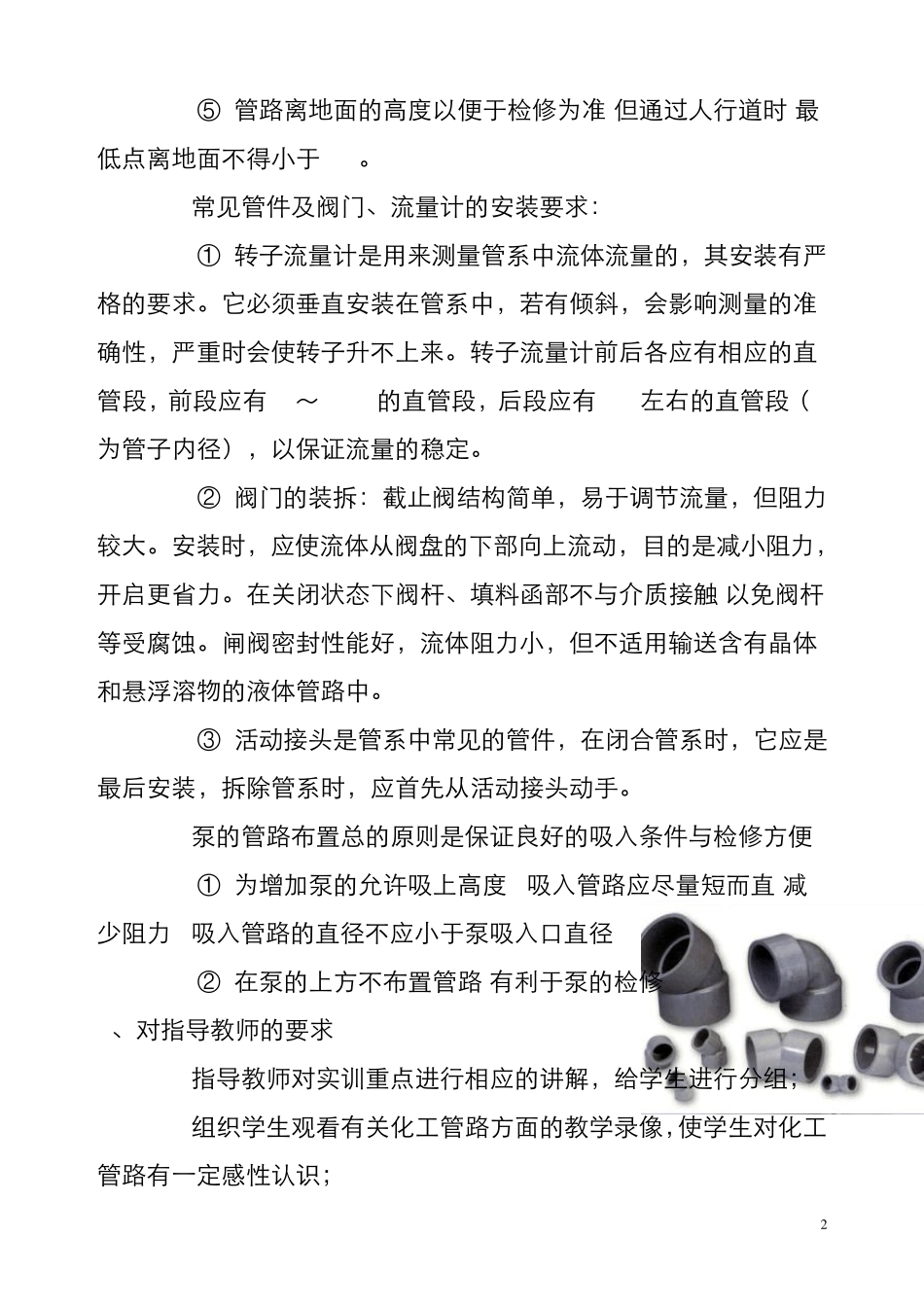

1 管路设计与安装 一、实验目的及基本要求 1．实验目的 (1) 综合运用流体力学基本原理与操作技能，设计并安装“流量计校核”与“突然扩大、缩小局部阻力系数的测定”两个实验装置； (2) 掌握常用工具的使用方法，学习管路的组装、试压、冲洗及拆除操作方法； (3) 学习管路系统的运行测试及停车方法。 2．对化工管路装拆的基本要求: (1) 化工管路布置的一般要求：在管路布置及安装时，主要考虑安装、检修、操作的方便及安全，同时尽可能减少基建费用，并根据生产的特点、设备的布置、材料的性质等加以综合考虑。 ① 化工管路安装时，各种管线应成平行铺设，便于共用管架，要尽量走直线，少拐弯，少交叉，以节约管材，减小阻力，同时力求做到整齐美观； ② 为便于操作及安装检修，并列管路上的零件与阀门位置应错开安装； ③ 管子安装应横平竖直， 水平管其偏差不大于15mm/10m，垂直管其偏差不大于10mm/10m； ④ 管路安装完毕后，应按规定进行强度和严密度试验； 2 ⑤ 管路离地面的高度以便于检修为准,但通过人行道时,最低点离地面不得小于2m。 (2) 常见管件及阀门、流量计的安装要求： ① 转子流量计是用来测量管系中流体流量的，其安装有严格的要求。它必须垂直安装在管系中，若有倾斜，会影响测量的准确性，严重时会使转子升不上来。转子流量计前后各应有相应的直管段，前段应有15～20d 的直管段，后段应有5d 左右的直管段（d 为管子内径），以保证流量的稳定。 ② 阀门的装拆：截止阀结构简单，易于调节流量，但阻力较大。安装时，应使流体从阀盘的下部向上流动，目的是减小阻力，开启更省力。在关闭状态下阀杆、填料函部不与介质接触,以免阀杆等受腐蚀。闸阀密封性能好，流体阻力小，但不适用输送含有晶体和悬浮溶物的液体管路中。 ③ 活动接头是管系中常见的管件，在闭合管系时，它应是最后安装，拆除管系时，应首先从活动接头动手。 (3) 泵的管路布置总的原则是保证良好的吸入条件与检修方便 ① 为增加泵的允许吸上高度, 吸入管路应尽量短而直,减少阻力, 吸入管路的直径不应小于泵吸入口直径. ② 在泵的上方不布置管路,有利于泵的检修. 3、对指导教师的要求 (1) 指导教师对实训重点进行相应的讲解，给学生进行分组； (2) 组织学生观看有关化工管路方面的教学录像，使学生对化工管路有一定感性认识； 3 (3) 每个实训小组根据老师提供的管系图列出设备、管件、仪表等清单，领取相应的材料工...
