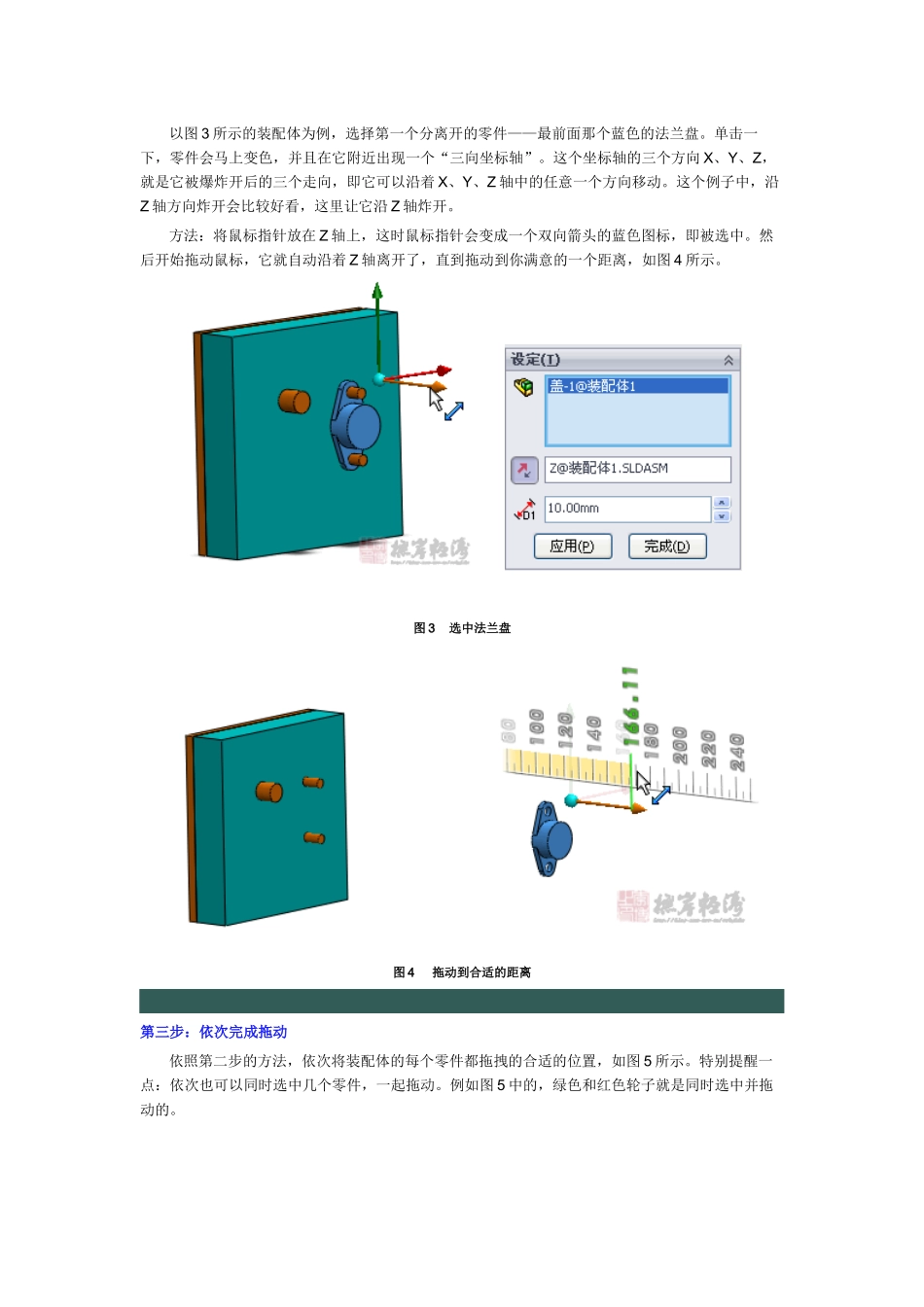

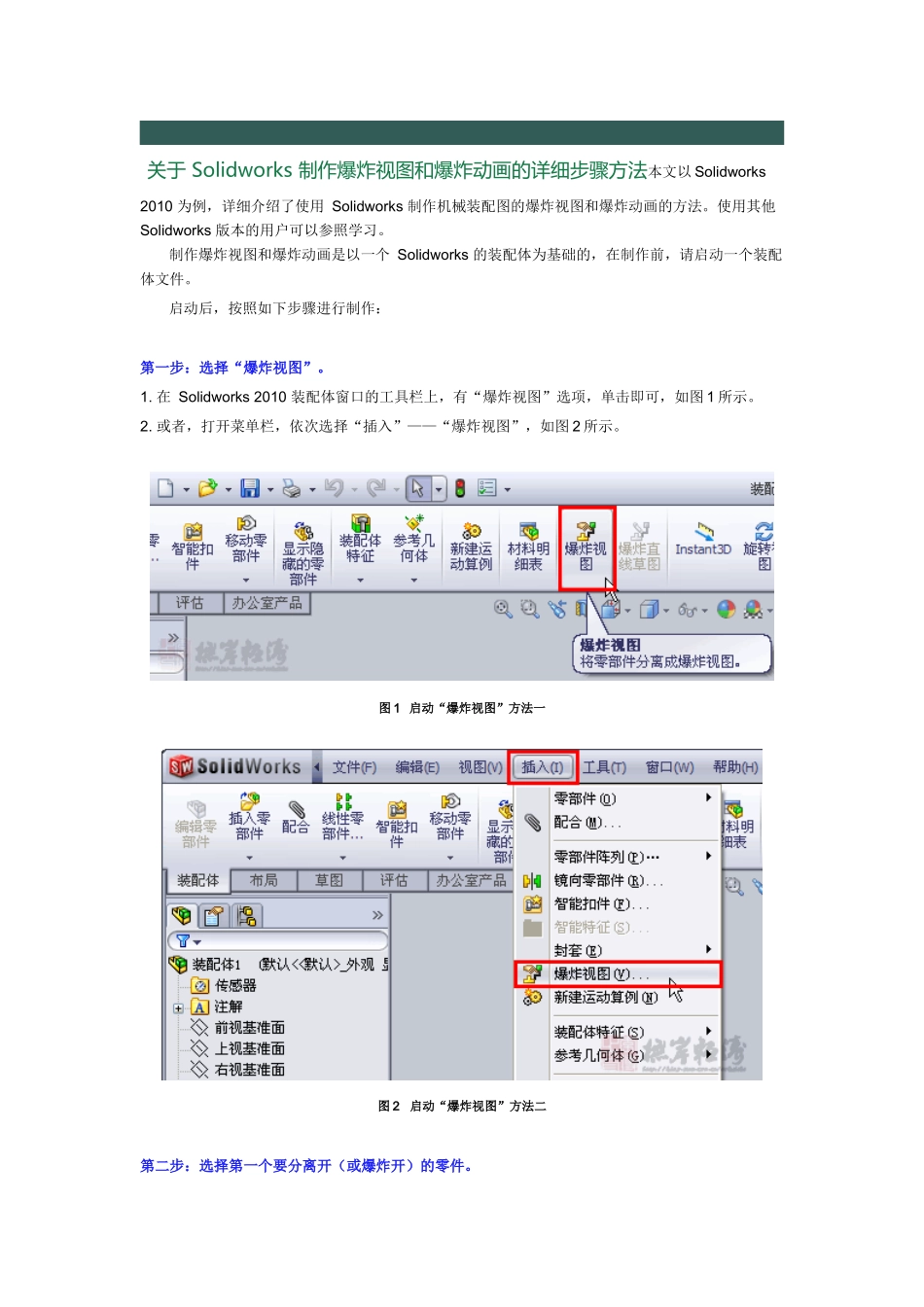

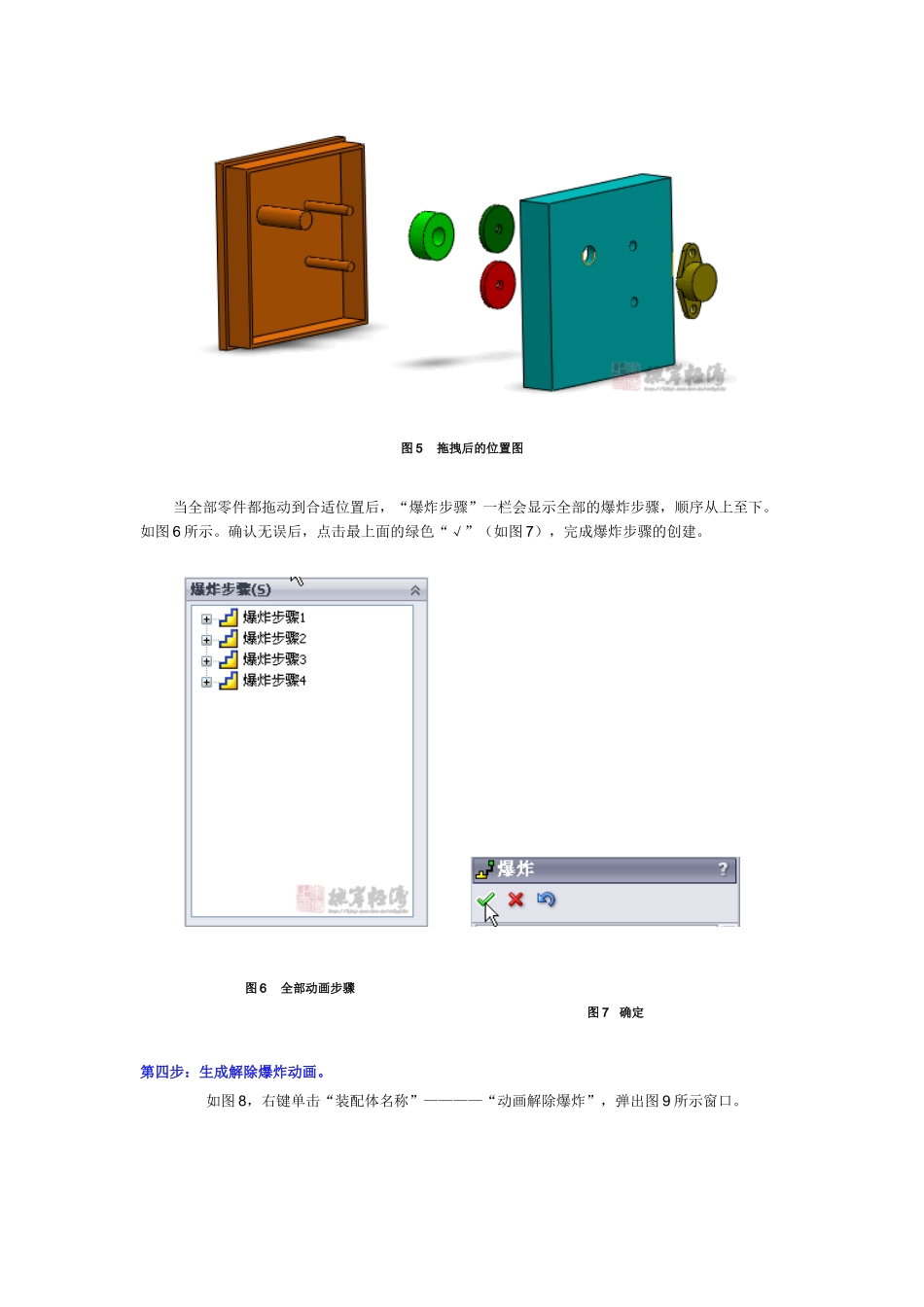

关于Solidworks制作爆炸视图和爆炸动画的详细步骤方法本文以Solidworks2010为例，详细介绍了使用Solidworks制作机械装配图的爆炸视图和爆炸动画的方法。使用其他Solidworks版本的用户可以参照学习。制作爆炸视图和爆炸动画是以一个Solidworks的装配体为基础的，在制作前，请启动一个装配体文件。启动后，按照如下步骤进行制作：第一步：选择“爆炸视图”。1.在Solidworks2010装配体窗口的工具栏上，有“爆炸视图”选项，单击即可，如图1所示。2.或者，打开菜单栏，依次选择“插入”——“爆炸视图”，如图2所示。图1启动“爆炸视图”方法一图2启动“爆炸视图”方法二第二步：选择第一个要分离开（或爆炸开）的零件。以图3所示的装配体为例，选择第一个分离开的零件——最前面那个蓝色的法兰盘。单击一下，零件会马上变色，并且在它附近出现一个“三向坐标轴”。这个坐标轴的三个方向X、Y、Z，就是它被爆炸开后的三个走向，即它可以沿着X、Y、Z轴中的任意一个方向移动。这个例子中，沿Z轴方向炸开会比较好看，这里让它沿Z轴炸开。方法：将鼠标指针放在Z轴上，这时鼠标指针会变成一个双向箭头的蓝色图标，即被选中。然后开始拖动鼠标，它就自动沿着Z轴离开了，直到拖动到你满意的一个距离，如图4所示。图3选中法兰盘图4拖动到合适的距离第三步：依次完成拖动依照第二步的方法，依次将装配体的每个零件都拖拽的合适的位置，如图5所示。特别提醒一点：依次也可以同时选中几个零件，一起拖动。例如图5中的，绿色和红色轮子就是同时选中并拖动的。图5拖拽后的位置图当全部零件都拖动到合适位置后，“爆炸步骤”一栏会显示全部的爆炸步骤，顺序从上至下。如图6所示。确认无误后，点击最上面的绿色“√”（如图7），完成爆炸步骤的创建。图6全部动画步骤图7确定第四步：生成解除爆炸动画。如图8，右键单击“装配体名称”————“动画解除爆炸”，弹出图9所示窗口。图8图9如图9，点击“保存”，生成“解除爆炸动画”。第五步：生成爆炸动画如图10，右键单击“装配体名称”————“动画爆炸”，弹出图11所示窗口。图10图11如图11，点击“保存”，生成“解除爆炸动画”。第六步：保存路径，名称，以及分辨率的设置1.确定文件名称，文件格式（默认是.avi），保存路径，分辨率（左下角），如图12。2.确定压缩比（清晰度），如图13。图12图13以上为制作“爆炸视图”、“爆炸动画”基本思路，其中还有一些细节内容需要进一步学习。
