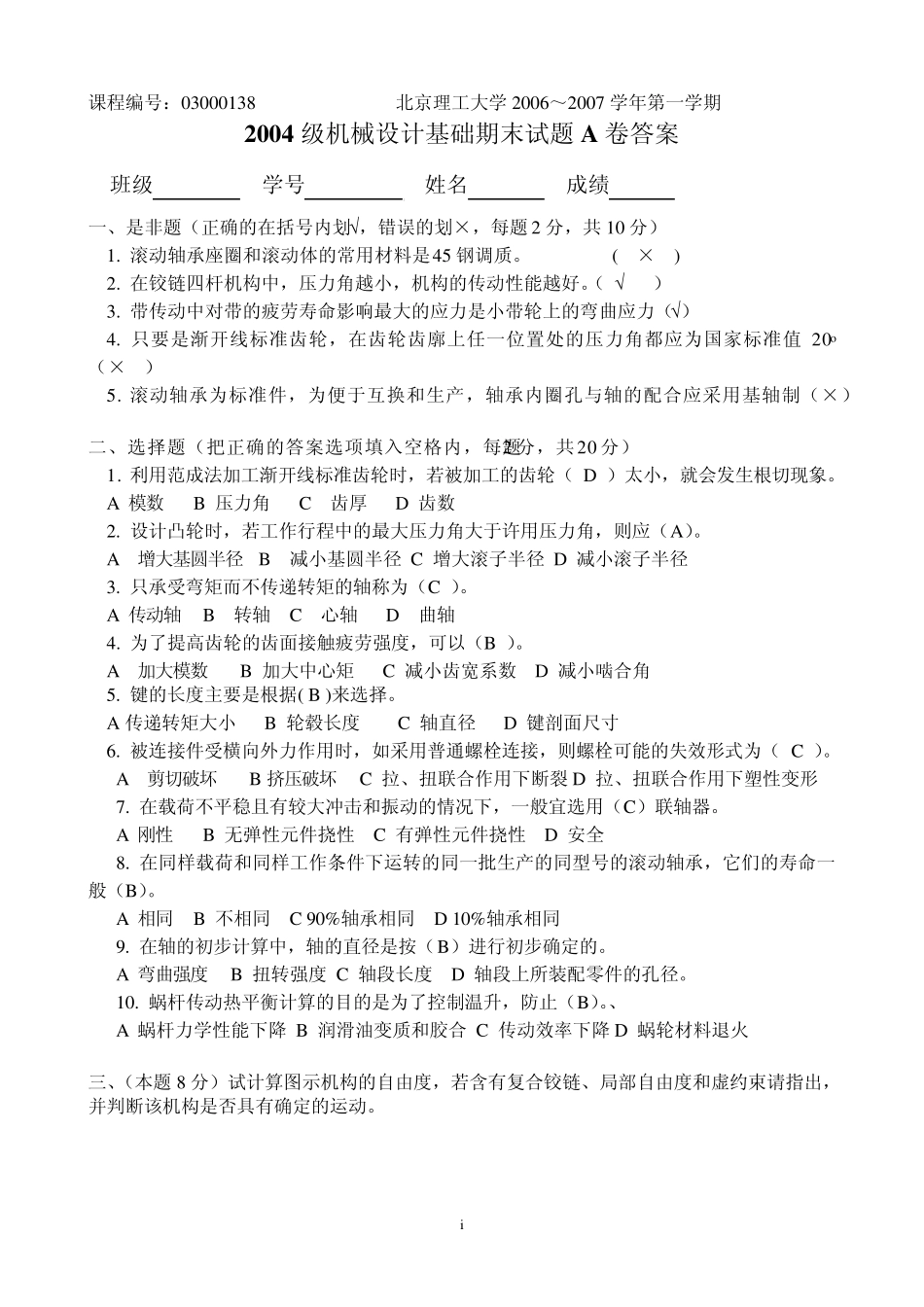

i 课程编号：03000138 北京理工大学2006～2007 学年第一学期 2004 级机械设计基础期末试题A 卷答案 班级 学号 姓名 成绩 一、是非题（正确的在括号内划√，错误的划×，每题2 分，共 10 分） 1. 滚动轴承座圈和滚动体的常用材料是45 钢调质。 ( × ) 2. 在铰链四杆机构中，压力角越小，机构的传动性能越好。（ √ ） 3. 带传动中对带的疲劳寿命影响最大的应力是小带轮上的弯曲应力（√） 4. 只要是渐开线标准齿轮，在齿轮齿廓上任一位置处的压力角都应为国家标准值 20o（× ） 5. 滚动轴承为标准件，为便于互换和生产，轴承内圈孔与轴的配合应采用基轴制（×） 二、选择题（把正确的答案选项填入空格内，每题2 分，共20 分） 1. 利用范成法加工渐开线标准齿轮时，若被加工的齿轮（ D ）太小，就会发生根切现象。 A 模数 B 压力角 C 齿厚 D 齿数 2. 设计凸轮时，若工作行程中的最大压力角大于许用压力角，则应（A）。 A 增大基圆半径 B 减小基圆半径 C 增大滚子半径 D 减小滚子半径 3. 只承受弯矩而不传递转矩的轴称为（C ）。 A 传动轴 B 转轴 C 心轴 D 曲轴 4. 为了提高齿轮的齿面接触疲劳强度，可以（B ）。 A 加大模数 B 加大中心矩 C 减小齿宽系数 D 减小啮合角 5. 键的长度主要是根据( B )来选择。 A 传递转矩大小 B 轮毂长度 C 轴直径 D 键剖面尺寸 6. 被连接件受横向外力作用时，如采用普通螺栓连接，则螺栓可能的失效形式为（ C ）。 A 剪切破坏 B 挤压破坏 C 拉、扭联合作用下断裂 D 拉、扭联合作用下塑性变形 7. 在载荷不平稳且有较大冲击和振动的情况下，一般宜选用（C）联轴器。 A 刚性 B 无弹性元件挠性 C 有弹性元件挠性 D 安全 8. 在同样载荷和同样工作条件下运转的同一批生产的同型号的滚动轴承，它们的寿命一般（B）。 A 相同 B 不相同 C 90%轴承相同 D 10%轴承相同 9. 在轴的初步计算中，轴的直径是按（B）进行初步确定的。 A 弯曲强度 B 扭转强度 C 轴段长度 D 轴段上所装配零件的孔径。 10. 蜗杆传动热平衡计算的目的是为了控制温升，防止（B）。、 A 蜗杆力学性能下降 B 润滑油变质和胶合 C 传动效率下降 D 蜗轮材料退火 三、（本题8 分）试计算图示机构的自由度，若含有复合铰链、局部自由度和虚约束请指出，并判断该机构是否具有确定的运动。 ii 答案：C 处为复合...
