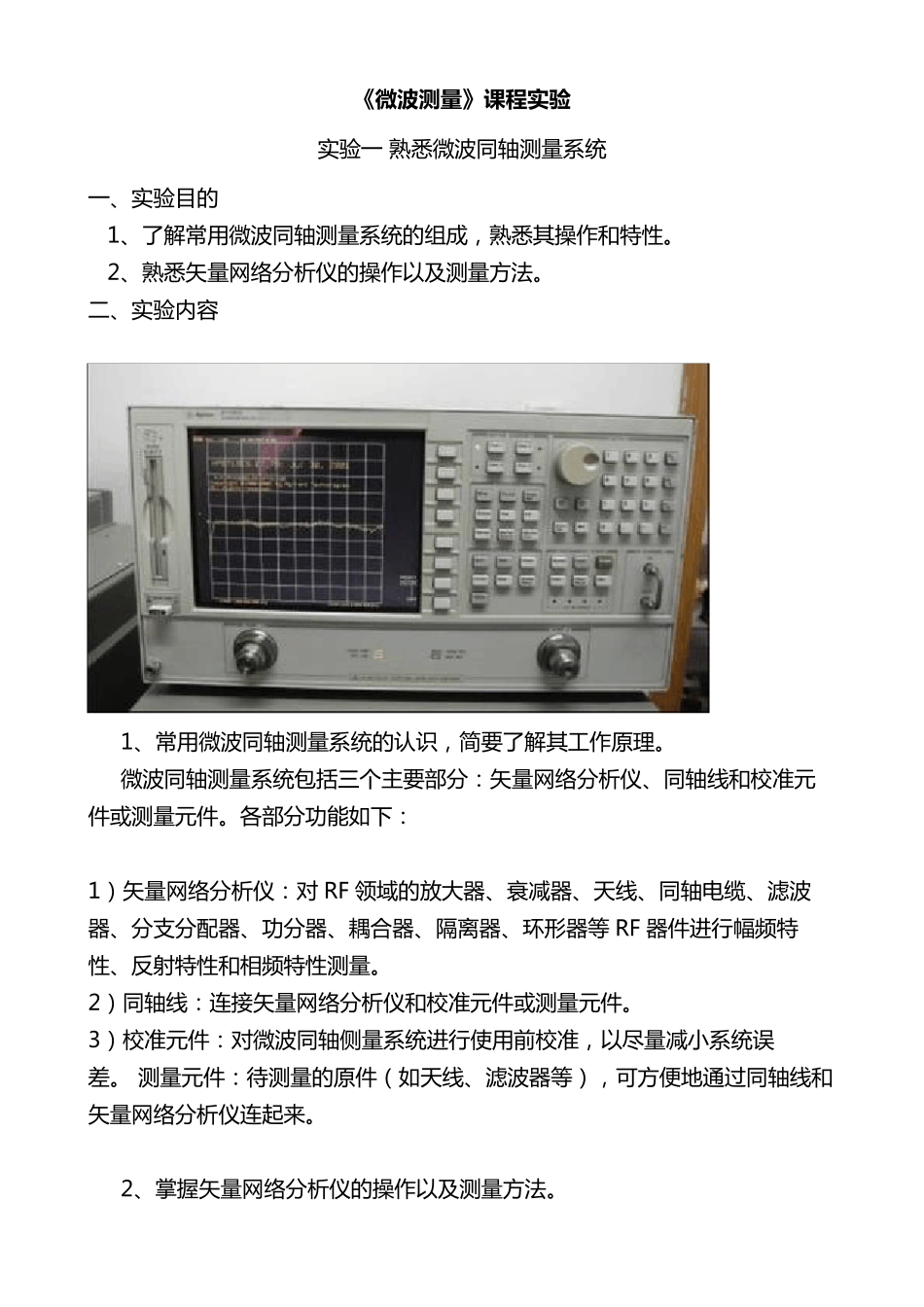

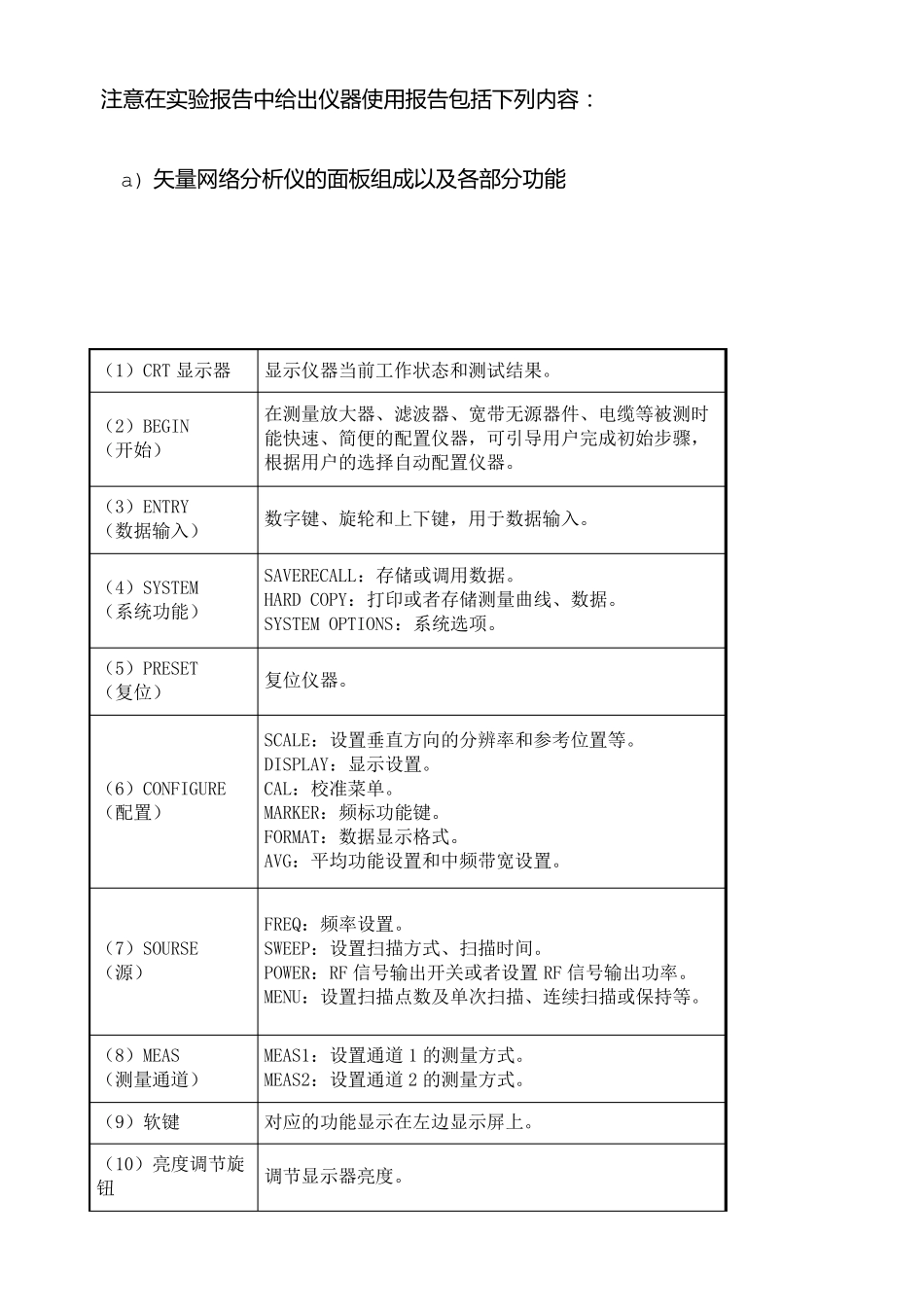

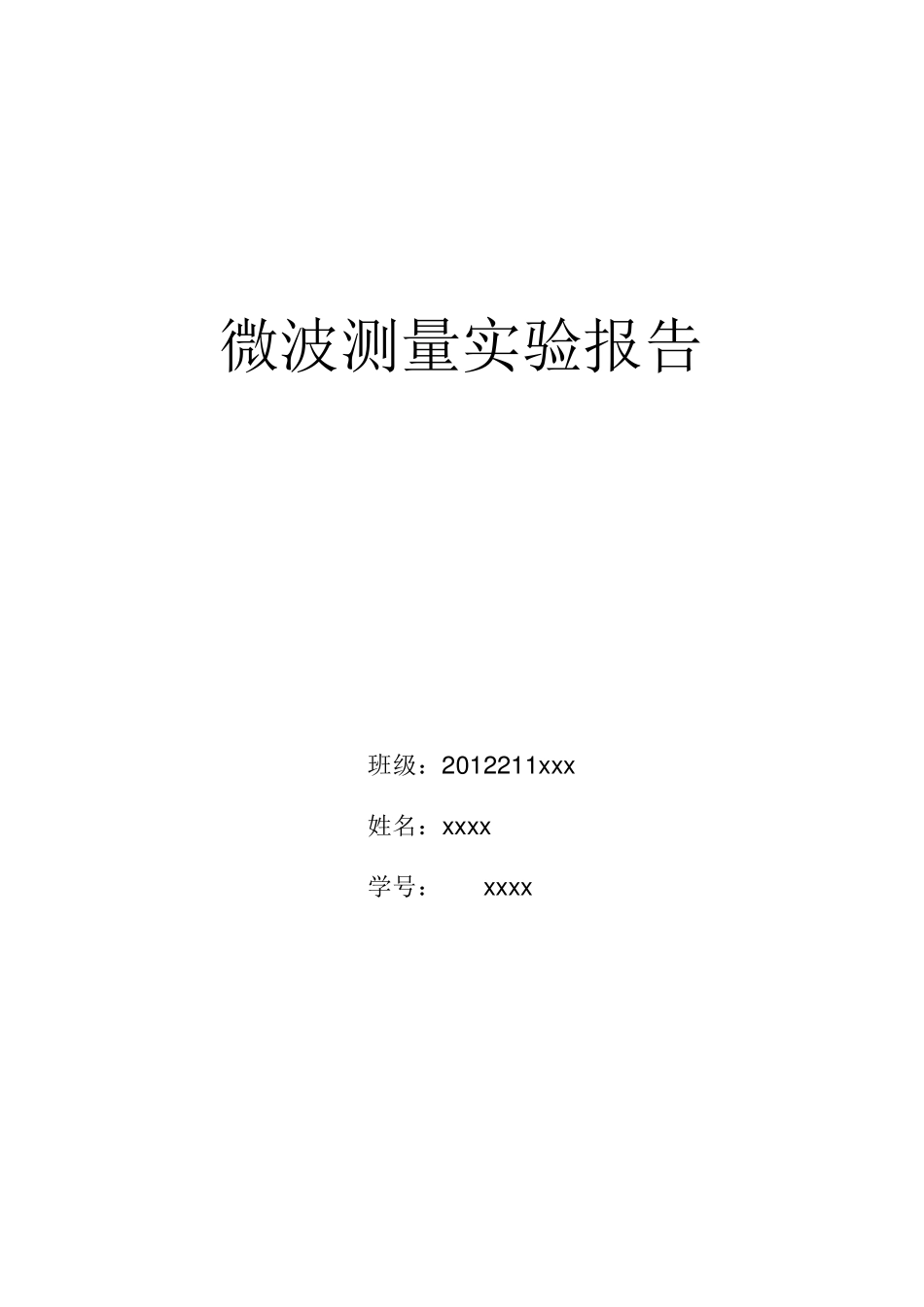

微波测量实验报告 班级：2012211xxx 姓名：xxxx 学号：******xxxx 《微波测量》课程实验 实 验 一 熟 悉 微 波 同 轴 测 量 系 统 一 、实 验 目的 1、了解常用微 波 同 轴 测 量 系 统 的组成，熟 悉 其操作和特性。 2、熟 悉 矢量 网络分析仪的操作以及测 量 方法。 二、实 验 内容 1、常用微 波 同 轴 测 量 系 统 的认识，简要了解其工作原理。 微 波 同 轴 测 量 系 统 包括三个主要部分：矢量 网络分析仪、同 轴 线和校准元件或测 量 元件。各部分功能如下： 1）矢量 网络分析仪：对 RF 领域的放大器、衰减器、天线、同 轴 电缆、滤波器、分支分配器、功分器、耦合器、隔离器、环形器等 RF 器件进行幅频特性、反射特性和相频特性测 量 。 2）同 轴 线：连接矢量 网络分析仪和校准元件或测 量 元件。 3）校准元件：对微 波 同 轴 侧量 系 统 进行使用前校准，以尽量 减小系 统 误差。 测 量 元件：待测 量 的原件（如天线、滤波 器等），可方便地通过同 轴 线和矢量 网络分析仪连起来。 2、掌握矢量 网络分析仪的操作以及测 量 方法。 注 意 在 实 验 报 告 中 给 出 仪 器 使 用 报 告 包 括 下列内容： a) 矢量网络分析仪 的面板组成以及各部分功能 （1）CRT 显示器 显示仪器当前工作状态和测试结果。 （2）BEGIN （开始） 在测量放大器、滤波器、宽带无源器件、电缆等被测时能快速、简便的配置仪器，可引导用户完成初始步骤，根据用户的选择自动配置仪器。 （3）ENTRY （数据输入） 数字键、旋轮和上下键，用于数据输入。 （4）SYSTEM （系统功能） SAVERECALL：存储或调用数据。 HARD COPY：打印或者存储测量曲线、数据。 SYSTEM OPTIONS：系统选项。 （5）PRESET （复位） 复位仪器。 （6）CONFIGURE （配置） SCALE：设置垂直方向的分辨率和参考位置等。 DISPLAY：显示设置。 CAL：校准菜单。 MARKER：频标功能键。 FORMAT：数据显示格式。 AVG：平均功能设置和中频带宽设置。 （7）SOURSE （源） FREQ：频率设置。 SWEEP：设置扫描方式、扫描时间。 POWER：RF 信号输出开关或者设置 RF 信号输出功率。 MENU：设置扫描点数及单次扫描、连续扫描或保持等。 （8）MEAS （测量通道） MEAS1：设置通道 1 的测量方式。 MEAS2：设置通道 2 的测量方式。 （9）...
