热分配计法热计量改造重点讲义资料

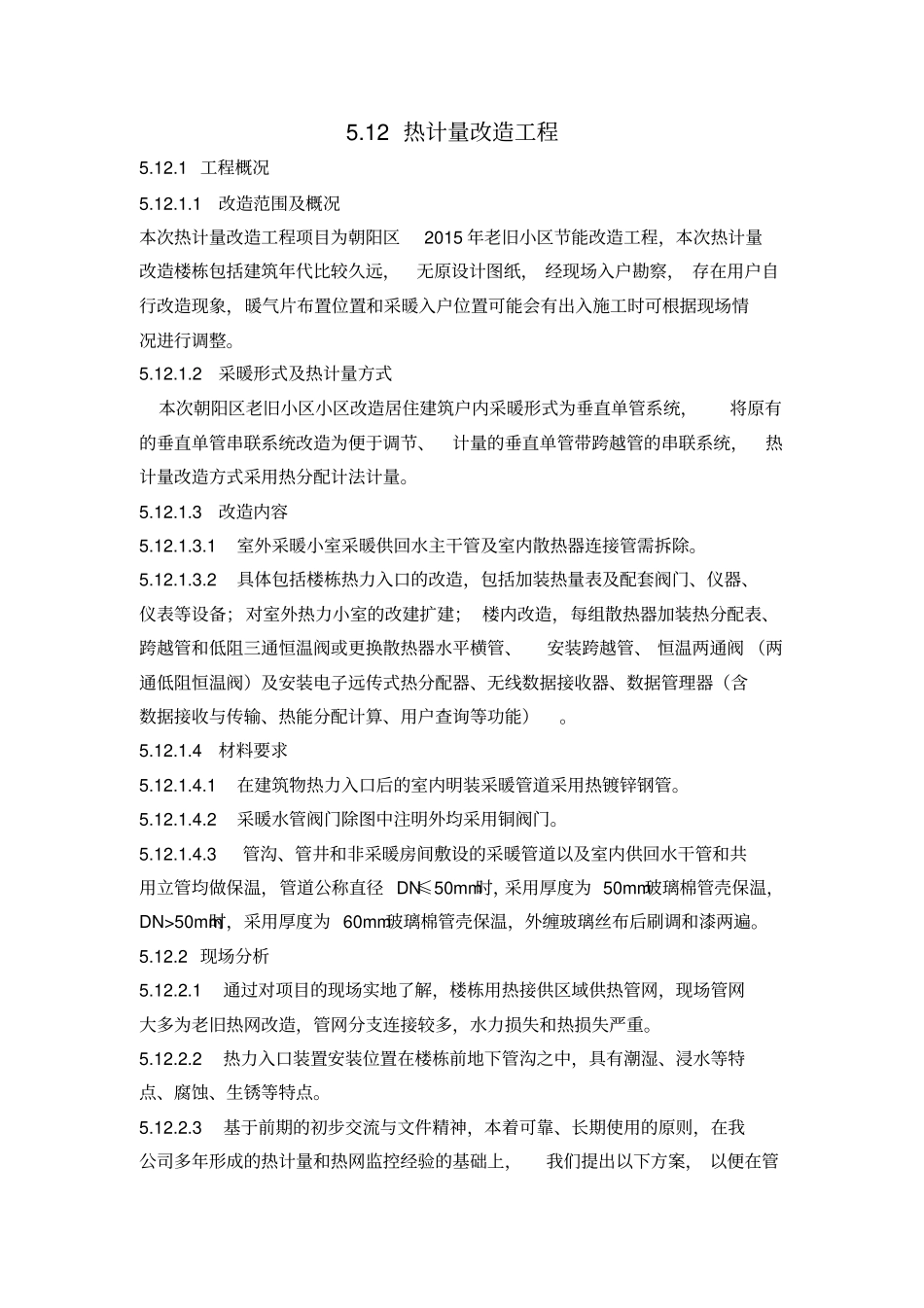

5.12 热计量改造工程5.12.1 工程概况5.12.1.1改造范围及概况本次热计量改造工程项目为朝阳区2015 年老旧小区节能改造工程，本次热计量改造楼栋包括建筑年代比较久远，无原设计图纸， 经现场入户勘察， 存在用户自行改造现象，暖气片布置位置和采暖入户位置可能会有出入施工时可根据现场情况进行调整。5.12.1.2采暖形式及热计量方式本次朝阳区老旧小区小区改造居住建筑户内采暖形式为垂直单管系统，将原有的垂直单管串联系统改造为便于调节、计量的垂直单管带跨越管的串联系统，热计量改造方式采用热分配计法计量。5.12.1.3改造内容5.12.1.3.1室外采暖小室采暖供回水主干管及室内散热器连接管需拆除。5.12.1.3.2具体包括楼栋热力入口的改造，包括加装热量表及配套阀门、仪器、仪表等设备；对室外热力小室的改建扩建； 楼内改造，每组散热器加装热分配表、跨越管和低阻三通恒温阀或更换散热器水平横管、安装跨越管、 恒温两通阀 （两通低阻恒温阀）及安装电子远传式热分配器、无线数据接收器、数据管理器（含数据接收与传输、热能分配计算、用户查询等功能）。5.12.1.4材料要求5.12.1.4.1在建筑物热力入口后的室内明装采暖管道采用热镀锌钢管。5.12.1.4.2采暖水管阀门除图中注明外均采用铜阀门。5.12.1.4.3管沟、管井和非采暖房间敷设的采暖管道以及室内供回水干管和共用立管均做保温，管道公称直径 DN≤50mm时，采用厚度为 50mm玻璃棉管壳保温，DN>50mm时，采用厚度为 60mm玻璃棉管壳保温，外缠玻璃丝布后刷调和漆两遍。5.12.2 现场分析5.12.2.1通过对项目的现场实地了解，楼栋用热接供区域供热管网，现场管网大多为老旧热网改造，管网分支连接较多，水力损失和热损失严重。5.12.2.2热力入口装置安装位置在楼栋前地下管沟之中，具有潮湿、浸水等特点、腐蚀、生锈等特点。5.12.2.3基于前期的初步交流与文件精神，本着可靠、长期使用的原则，在我公司多年形成的热计量和热网监控经验的基础上，我们提出以下方案， 以便在管理上做到方便、安全，技术上做到先进、实用。5.12.3 主要机具5.12.3.1机具：台钻、手电钻、冲击钻、电动或手动试压泵、砂轮锯、套丝机。5.12.3.2工具：铸铁散热器组对架子、对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝扳、自制扳子、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。量具：水平尺、钢尺、线坠、压力表等。5.12.4 系统介绍5.12.4.1系统5.12.4.1.1系统包括：电子...
