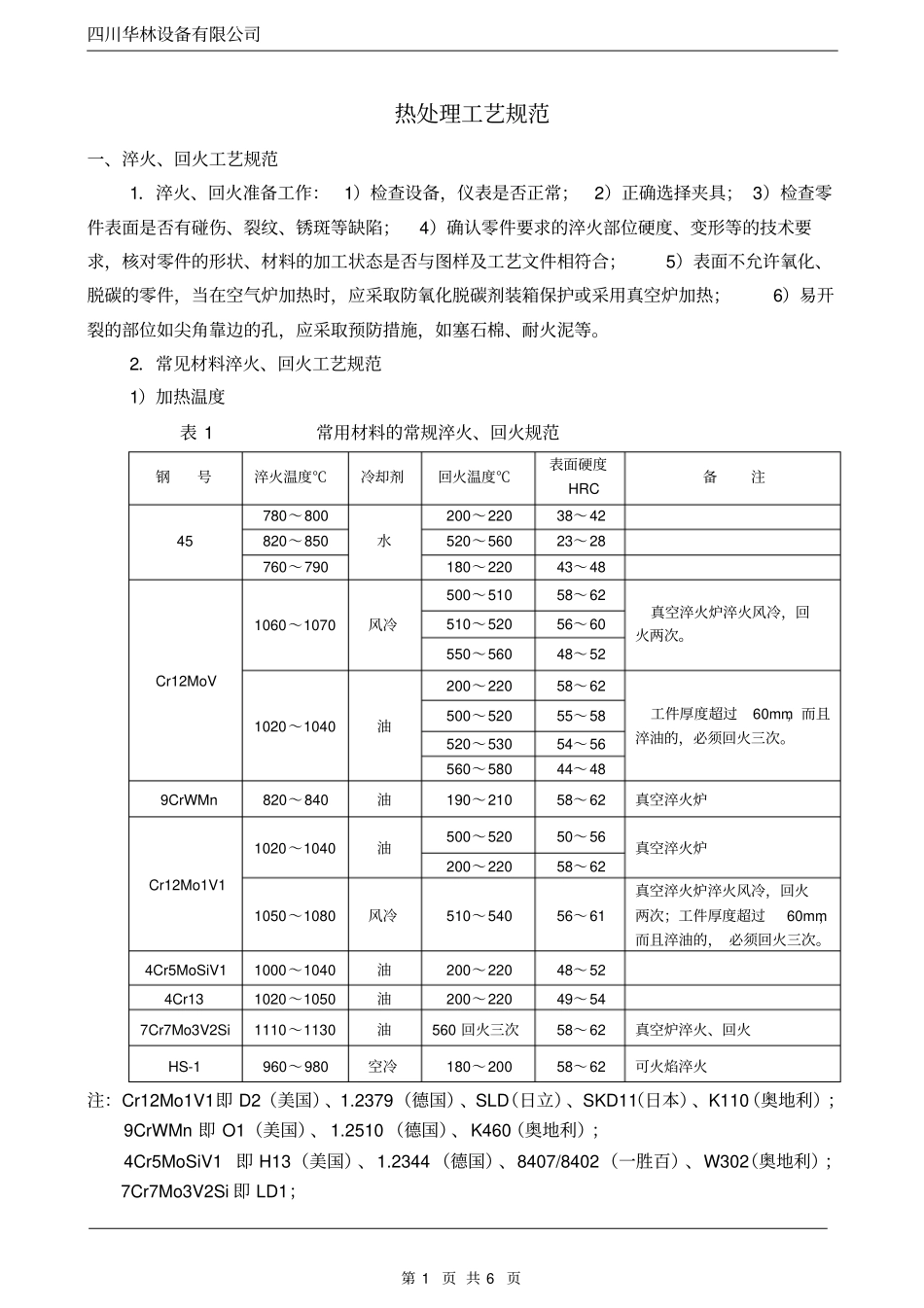

四川华林设备有限公司第 1 页 共 6 页热处理工艺规范一、淬火、回火工艺规范1．淬火、回火准备工作：1）检查设备，仪表是否正常；2）正确选择夹具； 3）检查零件表面是否有碰伤、裂纹、锈斑等缺陷；4）确认零件要求的淬火部位硬度、变形等的技术要求，核对零件的形状、材料的加工状态是否与图样及工艺文件相符合；5）表面不允许氧化、脱碳的零件，当在空气炉加热时，应采取防氧化脱碳剂装箱保护或采用真空炉加热；6）易开裂的部位如尖角靠边的孔，应采取预防措施，如塞石棉、耐火泥等。2．常见材料淬火、回火工艺规范1）加热温度表 1 常用材料的常规淬火、回火规范钢号淬火温度℃冷却剂回火温度℃表面硬度HRC 备注45 780～800 水200～220 38～42 820～850 520～560 23～28 760～790 180～220 43～48 Cr12MoV 1060～1070 风冷500～510 58～62 真空淬火炉淬火风冷，回火两次。510～520 56～60 550～560 48～52 1020～1040 油200～220 58～62 工件厚度超过60mm，而且淬油的，必须回火三次。500～520 55～58 520～530 54～56 560～580 44～48 9CrWMn 820～840 油190～210 58～62 真空淬火炉Cr12Mo1V1 1020～1040 油500～520 50～56 真空淬火炉200～220 58～62 1050～1080 风冷510～540 56～61 真空淬火炉淬火风冷，回火两次；工件厚度超过60mm，而且淬油的， 必须回火三次。4Cr5MoSiV1 1000～1040 油200～220 48～52 4Cr13 1020～1050 油200～220 49～54 7Cr7Mo3V2Si 1110～1130 油560 回火三次58～62 真空炉淬火、回火HS-1 960～980 空冷180～200 58～62 可火焰淬火注：Cr12Mo1V1 即 D2（美国）、1.2379（德国）、SLD（日立）、SKD11（日本）、K110（奥地利）；9CrWMn 即 O1（美国）、 1.2510 （德国）、K460（奥地利）；4Cr5MoSiV1 即 H13（美国）、1.2344 （德国）、8407/8402（一胜百）、W302（奥地利）；7Cr7Mo3V2Si 即 LD1；四川华林设备有限公司第 2 页 共 6 页HS-1 是高级火焰淬火，多用模具钢；除 45 号钢或特别说明均采用回火两次的工艺。2）淬火保温时间t =8 ～10 min+k α D k——装炉系数（ 1～1.5 ）；α ——保温系数（见表2）；D——零件有效厚度。表 2 淬火保温系数钢种加热温度℃保温系数电炉真 空 炉碳素工具钢550～650℃（预热）1.2 ～1.5 2～2.5 760～840 0.6 ～0.8 1.2 ～1.5 低合金模具钢550～ 650（预热）1.5 ...
