热油熔蜡车技术协议

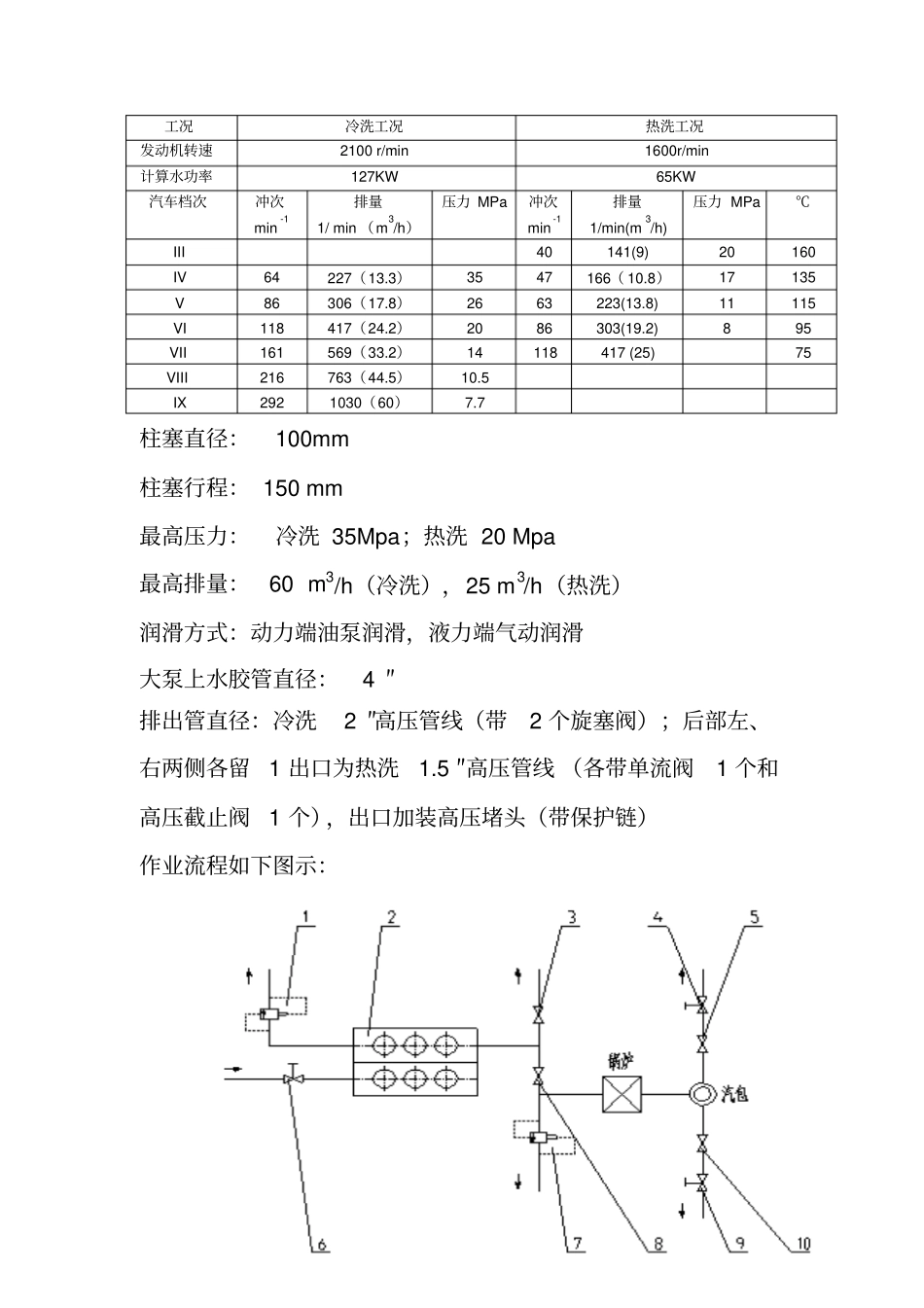

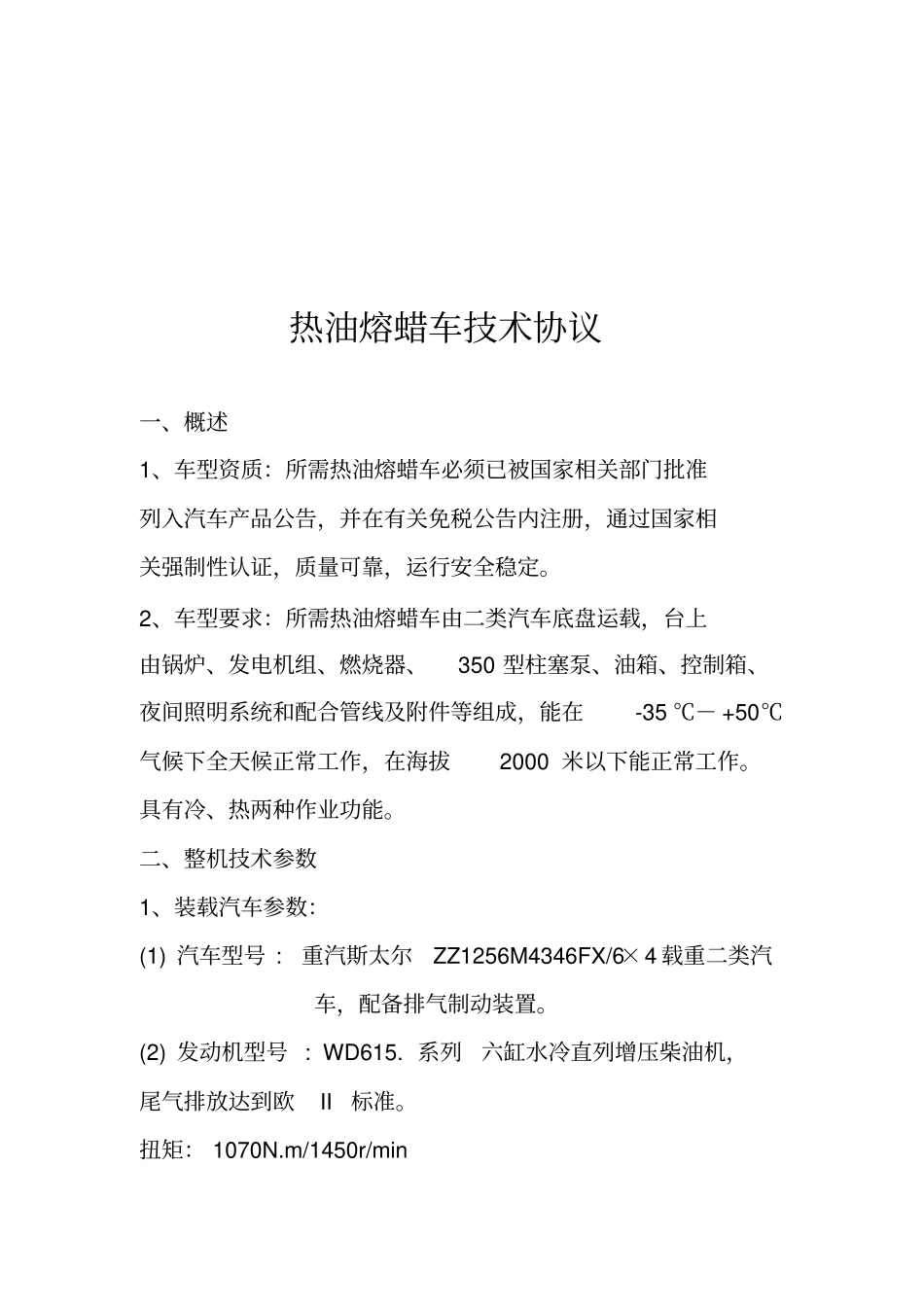

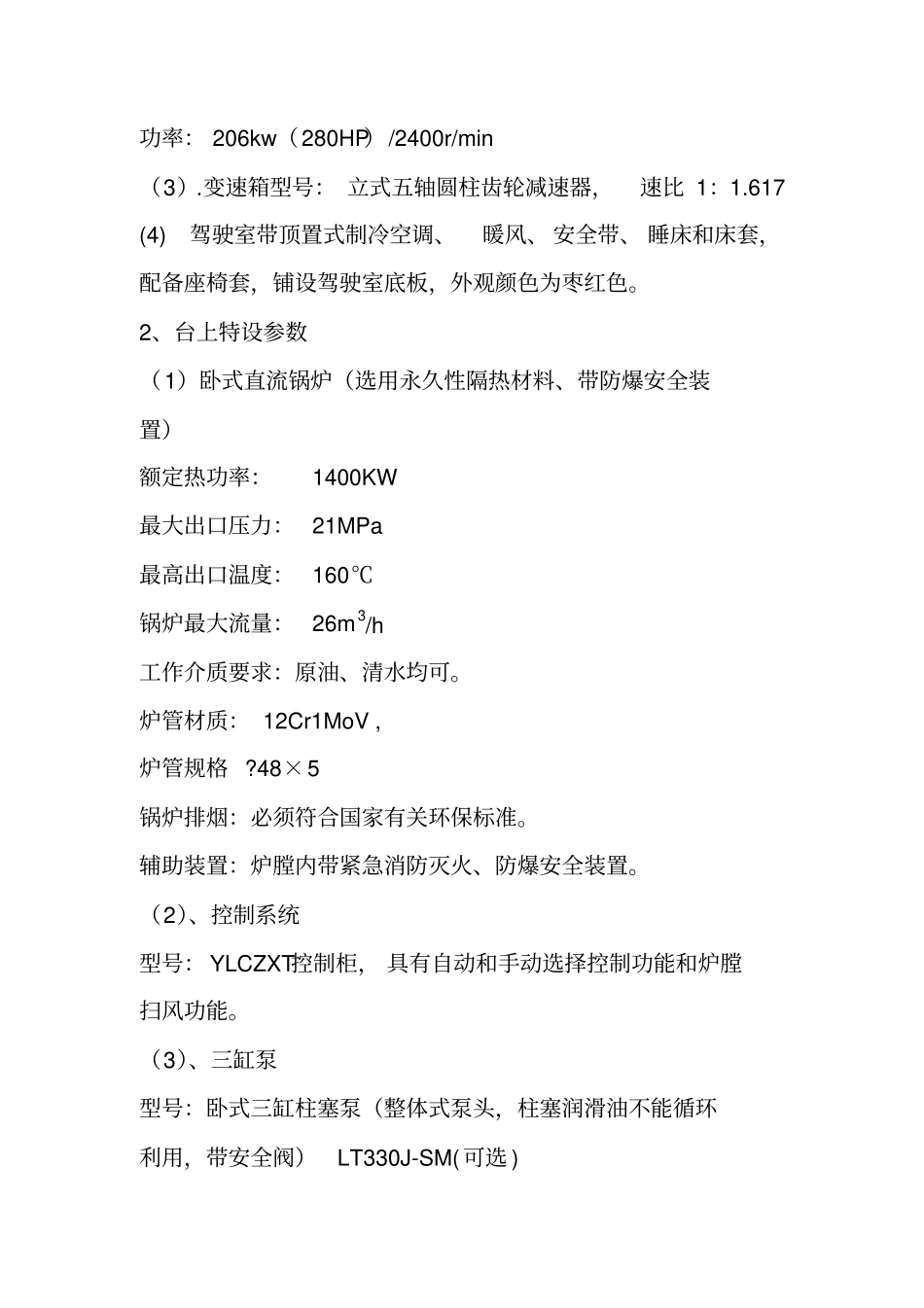

热油熔蜡车技术协议一、概述1、车型资质：所需热油熔蜡车必须已被国家相关部门批准列入汽车产品公告，并在有关免税公告内注册，通过国家相关强制性认证，质量可靠，运行安全稳定。2、车型要求：所需热油熔蜡车由二类汽车底盘运载，台上由锅炉、发电机组、燃烧器、350 型柱塞泵、油箱、控制箱、夜间照明系统和配合管线及附件等组成，能在-35 ℃－ +50℃气候下全天候正常工作，在海拔2000 米以下能正常工作。具有冷、热两种作业功能。二、整机技术参数1、装载汽车参数：(1) 汽车型号 : 重汽斯太尔ZZ1256M4346FX/6×4 载重二类汽车，配备排气制动装置。(2) 发动机型号 : WD615. 系列六缸水冷直列增压柴油机，尾气排放达到欧II标准。扭矩： 1070N.m/1450r/min 功率： 206kw（280HP）/2400r/min （3）.变速箱型号： 立式五轴圆柱齿轮减速器，速比 1：1.617(4) 驾驶室带顶置式制冷空调、暖风、 安全带、 睡床和床套，配备座椅套，铺设驾驶室底板，外观颜色为枣红色。2、台上特设参数（1）卧式直流锅炉（选用永久性隔热材料、带防爆安全装置）额定热功率：1400KW 最大出口压力： 21MPa 最高出口温度： 160℃锅炉最大流量： 26m 3/h 工作介质要求：原油、清水均可。炉管材质： 12Cr1MoV , 炉管规格 ?48×5 锅炉排烟：必须符合国家有关环保标准。辅助装置：炉膛内带紧急消防灭火、防爆安全装置。（2）、控制系统型号： YLCZXT控制柜， 具有自动和手动选择控制功能和炉膛扫风功能。（3）、三缸泵型号：卧式三缸柱塞泵（整体式泵头，柱塞润滑油不能循环利用，带安全阀）LT330J-SM( 可选 ) 工况冷洗工况热洗工况发动机转速2100 r/min 1600r/min 计算水功率127KW 65KW 汽车档次冲次min-1排量1/ min （m3/h）压力 MPa 冲次min-1排量1/min(m3/h) 压力 MPa ℃III 40 141(9) 20 160 IV 64 227（13.3）35 47 166（ 10.8）17 135 V 86 306（17.8）26 63 223(13.8) 11 115 VI 118 417（24.2）20 86 303(19.2) 8 95 VII 161 569（33.2）14 118 417 (25) 75 VIII 216 763（44.5）10.5 IX 292 1030（60）7.7 柱塞直径： 100mm 柱塞行程： 150 mm 最高压力：冷洗 35Mpa；热洗 20 Mpa 最高排量： 60 m3/h（冷洗），25 m3/h（热洗）润滑方式：动力端油泵润滑，液力端气动润滑大泵上水胶管直径：4 ″排出管直径：冷洗2 ″高压管线（带2 个旋塞阀）；后部左、右两侧...
