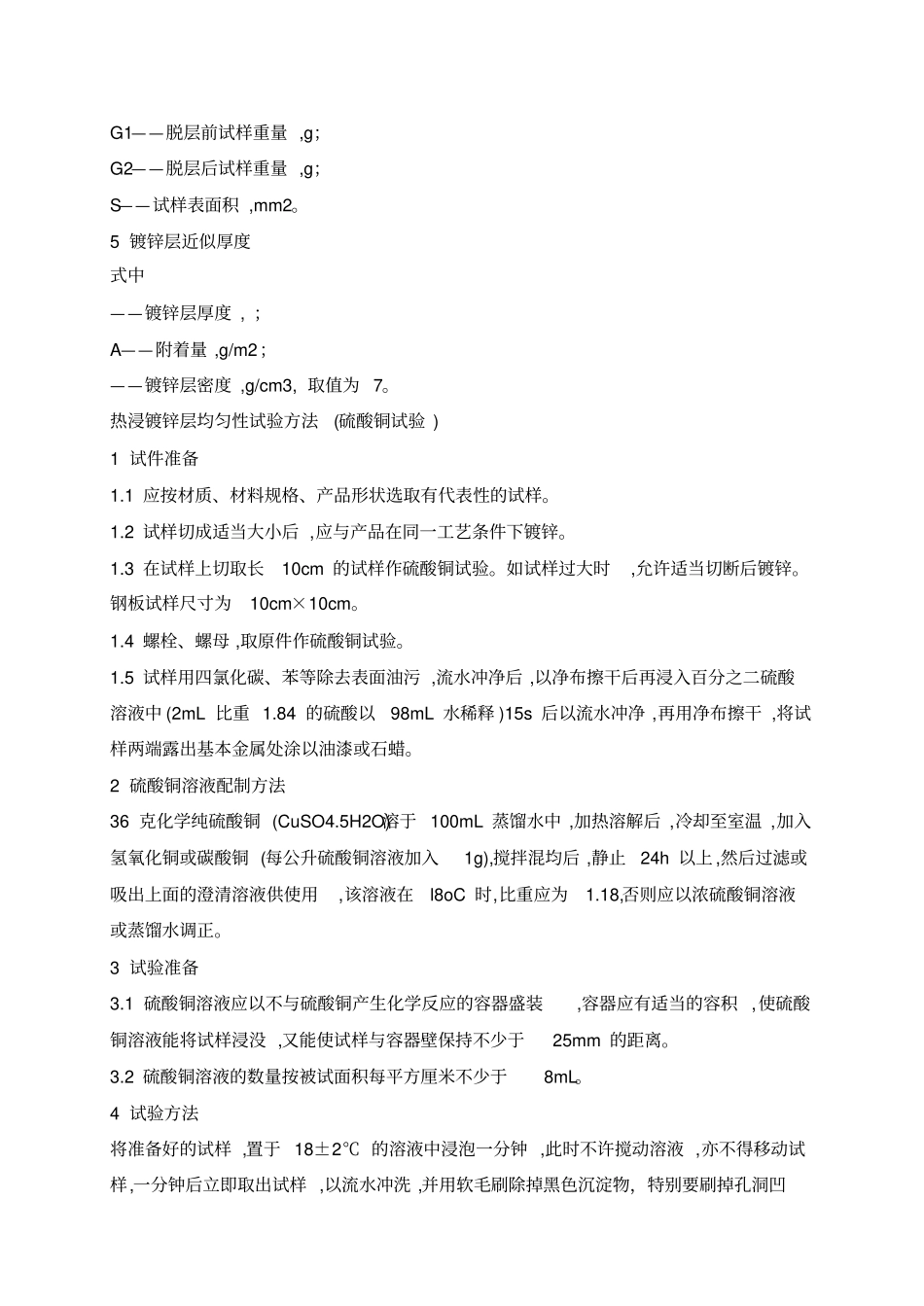

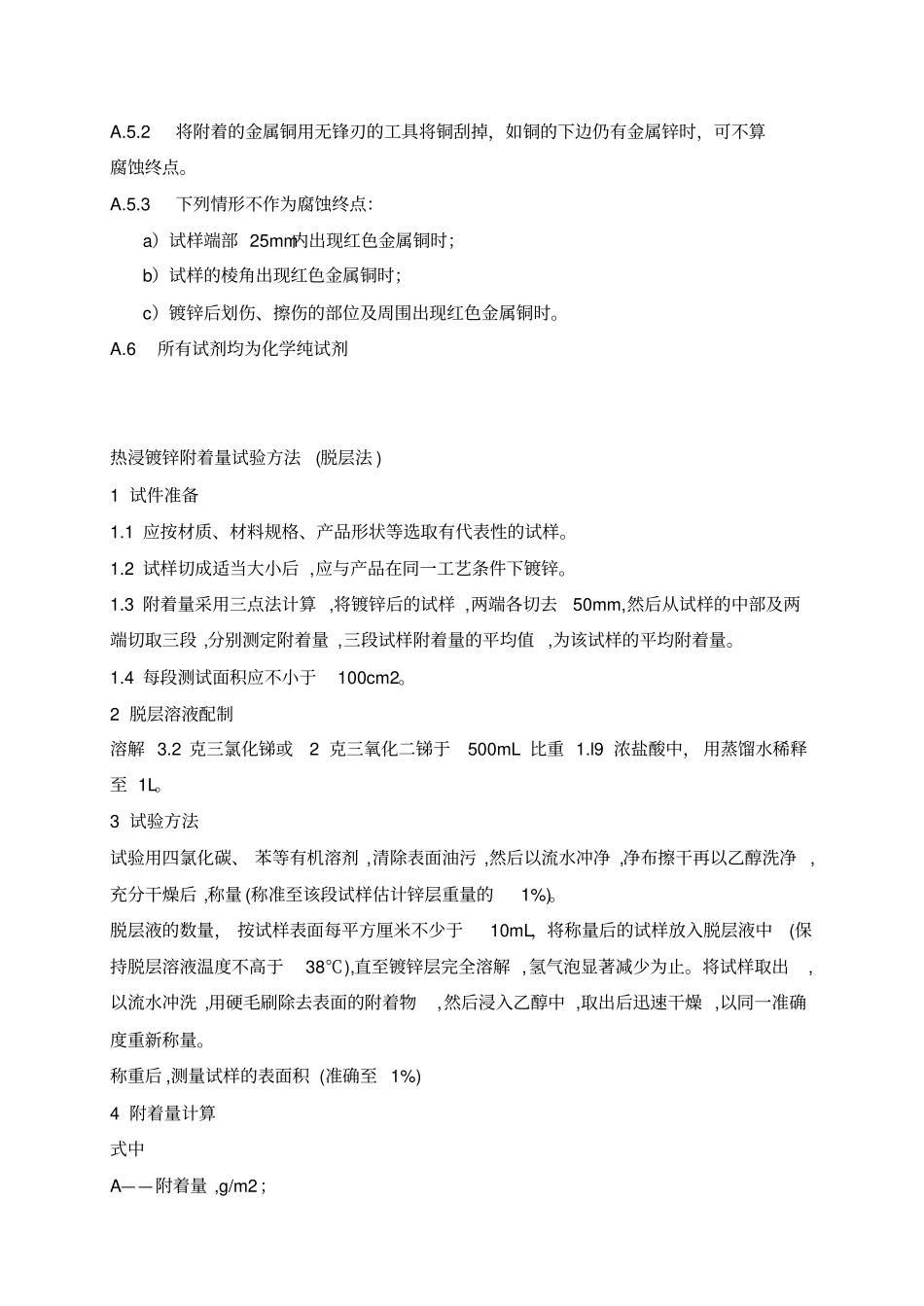

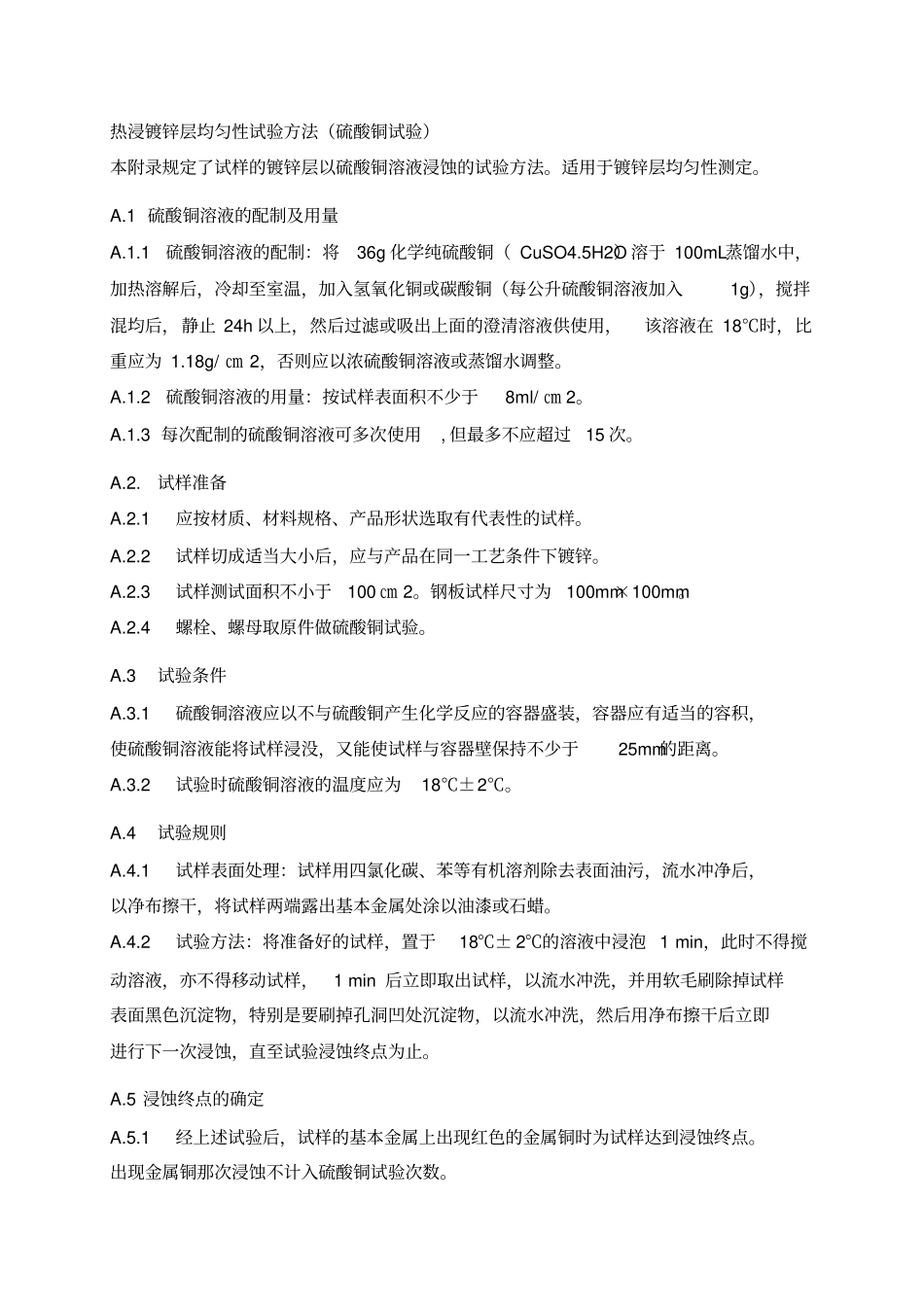

热浸镀锌层均匀性试验方法（硫酸铜试验）本附录规定了试样的镀锌层以硫酸铜溶液浸蚀的试验方法。适用于镀锌层均匀性测定。A.1 硫酸铜溶液的配制及用量A.1.1 硫酸铜溶液的配制：将36g 化学纯硫酸铜（ CuSO4.5H2O）溶于 100mL蒸馏水中，加热溶解后，冷却至室温，加入氢氧化铜或碳酸铜（每公升硫酸铜溶液加入1g），搅拌混均后，静止 24h 以上，然后过滤或吸出上面的澄清溶液供使用，该溶液在 18℃时，比重应为 1.18g/ ㎝ 2，否则应以浓硫酸铜溶液或蒸馏水调整。A.1.2 硫酸铜溶液的用量：按试样表面积不少于8ml/ ㎝ 2。A.1.3 每次配制的硫酸铜溶液可多次使用, 但最多不应超过15 次。A.2. 试样准备A.2.1 应按材质、材料规格、产品形状选取有代表性的试样。A.2.2 试样切成适当大小后，应与产品在同一工艺条件下镀锌。A.2.3 试样测试面积不小于100 ㎝ 2。钢板试样尺寸为100mm×100mm。A.2.4 螺栓、螺母取原件做硫酸铜试验。A.3 试验条件A.3.1 硫酸铜溶液应以不与硫酸铜产生化学反应的容器盛装，容器应有适当的容积，使硫酸铜溶液能将试样浸没，又能使试样与容器壁保持不少于25mm的距离。A.3.2 试验时硫酸铜溶液的温度应为18℃±2℃。A.4 试验规则A.4.1 试样表面处理：试样用四氯化碳、苯等有机溶剂除去表面油污，流水冲净后，以净布擦干，将试样两端露出基本金属处涂以油漆或石蜡。A.4.2 试验方法：将准备好的试样，置于18℃± 2℃的溶液中浸泡 1 min，此时不得搅动溶液，亦不得移动试样，1 min 后立即取出试样，以流水冲洗，并用软毛刷除掉试样表面黑色沉淀物，特别是要刷掉孔洞凹处沉淀物，以流水冲洗，然后用净布擦干后立即进行下一次浸蚀，直至试验浸蚀终点为止。A.5 浸蚀终点的确定A.5.1 经上述试验后，试样的基本金属上出现红色的金属铜时为试样达到浸蚀终点。出现金属铜那次浸蚀不计入硫酸铜试验次数。A.5.2 将附着的金属铜用无锋刃的工具将铜刮掉，如铜的下边仍有金属锌时，可不算腐蚀终点。A.5.3 下列情形不作为腐蚀终点：a）试样端部 25mm内出现红色金属铜时；b）试样的棱角出现红色金属铜时；c）镀锌后划伤、擦伤的部位及周围出现红色金属铜时。A.6 所有试剂均为化学纯试剂热浸镀锌附着量试验方法(脱层法 ) 1 试件准备1.1 应按材质、材料规格、产品形状等选取有代表性的试样。1.2 试样切成适当大小后 ,应与产品在同一工艺条件下镀锌。1.3 附着量采用三点法计算 ,将镀锌后的试样 ,两端各切去...
