焊接工艺评定报告1

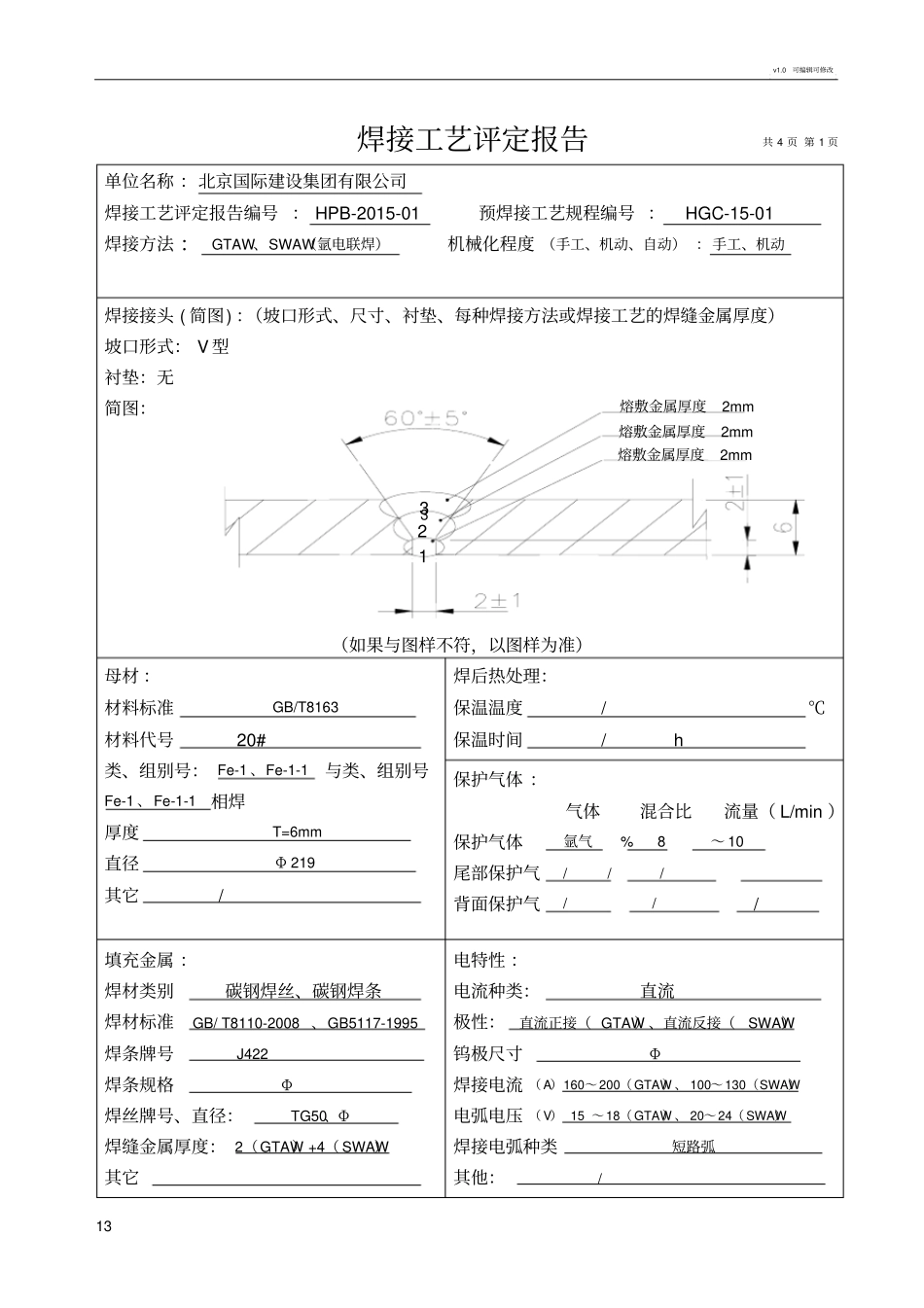

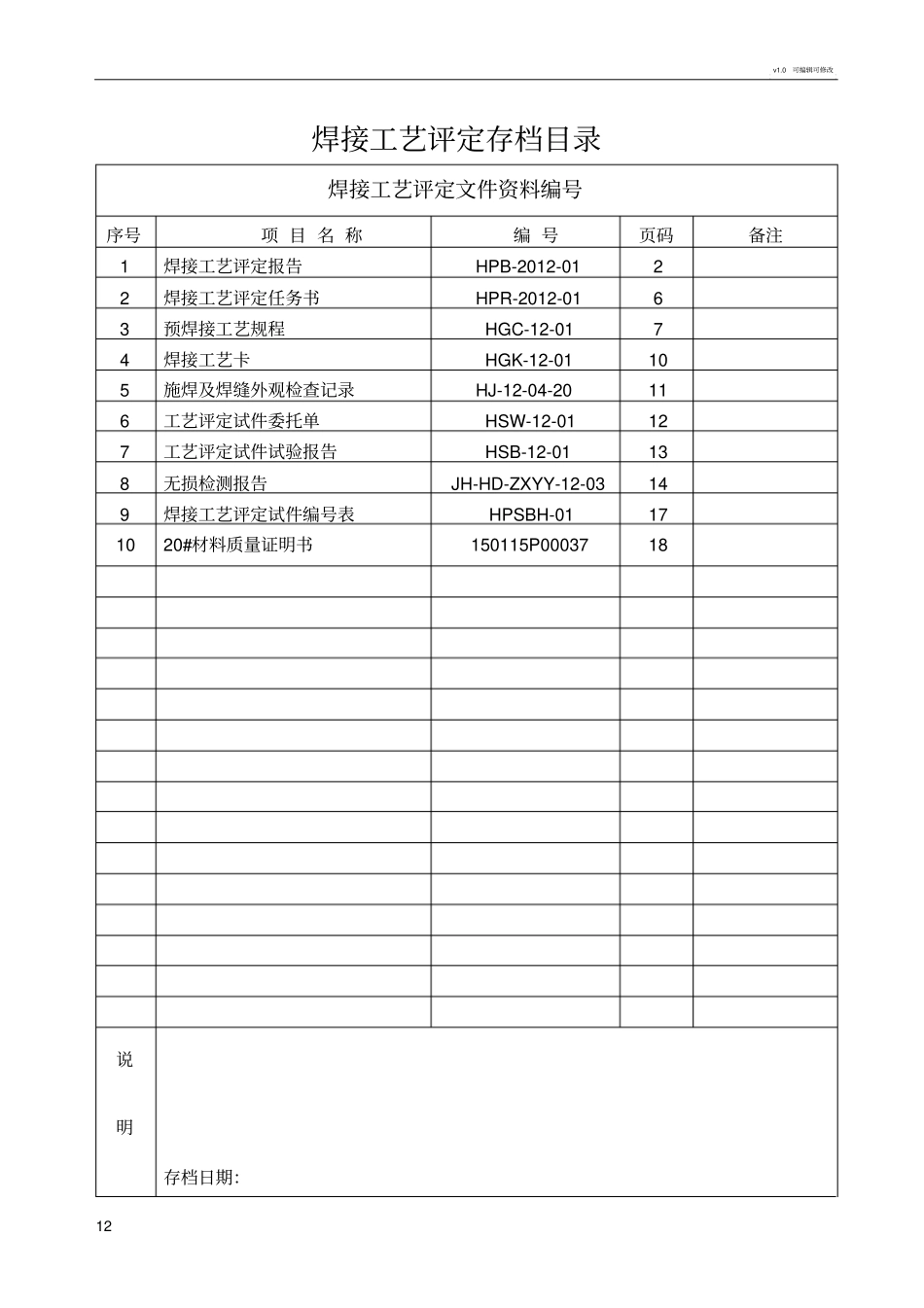

v1.0 可编辑可修改11 焊 接 工 艺 评 定编号： HGP-2015-01 评定单位：北京国际建设集团有限公司评定日期： 2015-4-28 v1.0 可编辑可修改12 焊接工艺评定存档目录焊接工艺评定文件资料编号序号项 目 名 称编 号页码备注1焊接工艺评定报告HPB-2012-0122焊接工艺评定任务书HPR-2012-0163预焊接工艺规程HGC-12-0174焊接工艺卡HGK-12-01105施焊及焊缝外观检查记录HJ-12-04-20116工艺评定试件委托单HSW-12-01127工艺评定试件试验报告HSB-12-01138无损检测报告JH-HD-ZXYY-12-03149焊接工艺评定试件编号表HPSBH-01171020#材料质量证明书150115P0003718说明存档日期：v1.0 可编辑可修改13 焊接工艺评定报告共 4 页 第 1 页单位名称 ：北京国际建设集团有限公司焊接工艺评定报告编号 ： HPB-2015-01 预焊接工艺规程编号 ： HGC-15-01 焊接方法 ： GTAW 、SWAW（氩电联焊）机械化程度 （手工、机动、自动） ：手工、机动焊接接头 ( 简图) ：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺的焊缝金属厚度）坡口形式： V 型衬垫：无简图：（如果与图样不符，以图样为准）母材 ：材料标准GB/T8163材料代号 20# 类、组别号： Fe-1 、Fe-1-1与类、组别号Fe-1 、Fe-1-1 相焊厚度T=6mm 直径Φ 219 其它 / 焊后热处理：保温温度 / ℃保温时间 / h保护气体 ：气体混合比流量（ L/min ）保护气体氩气 % 8～ 10 尾部保护气 / / / 背面保护气 / / / 填充金属 ：焊材类别碳钢焊丝、碳钢焊条焊材标准 GB/ T8110-2008 、GB5117-1995焊条牌号 J422 焊条规格Φ焊丝牌号、直径：TG50、Φ焊缝金属厚度： 2（GTAW）+4（ SWAW）其它电特性 ：电流种类：直流极性：直流正接（ GTAW）、直流反接（SWAW）钨极尺寸Φ焊接电流 （ A）160～ 200（ GTAW）、 100～ 130（SWAW）电弧电压 （ V） 15 ～ 18（ GTAW）、 20～ 24（ SWAW）焊接电弧种类短路弧其他： / 熔敷金属厚度2mm熔敷金属厚度2mm熔敷金属厚度2mm3321v1.0 可编辑可修改14 共 4 页 第 2 页焊接位置 ：对接焊缝位置5G 方向：（向上、向下）角焊缝位置方向：（向上、向下）技术措施 ：焊接速度 （ cm/min） 6 ～ 8（ GTAW） /11 ～12（SWAW）摆动或不摆动摆动摆动参数焊工自行掌握多道焊或单道焊（每面）单道焊多焊丝或单焊丝单焊丝其他 / 预热 ：预热温度（℃）：室温层间温度（℃）： / 其他 ...
