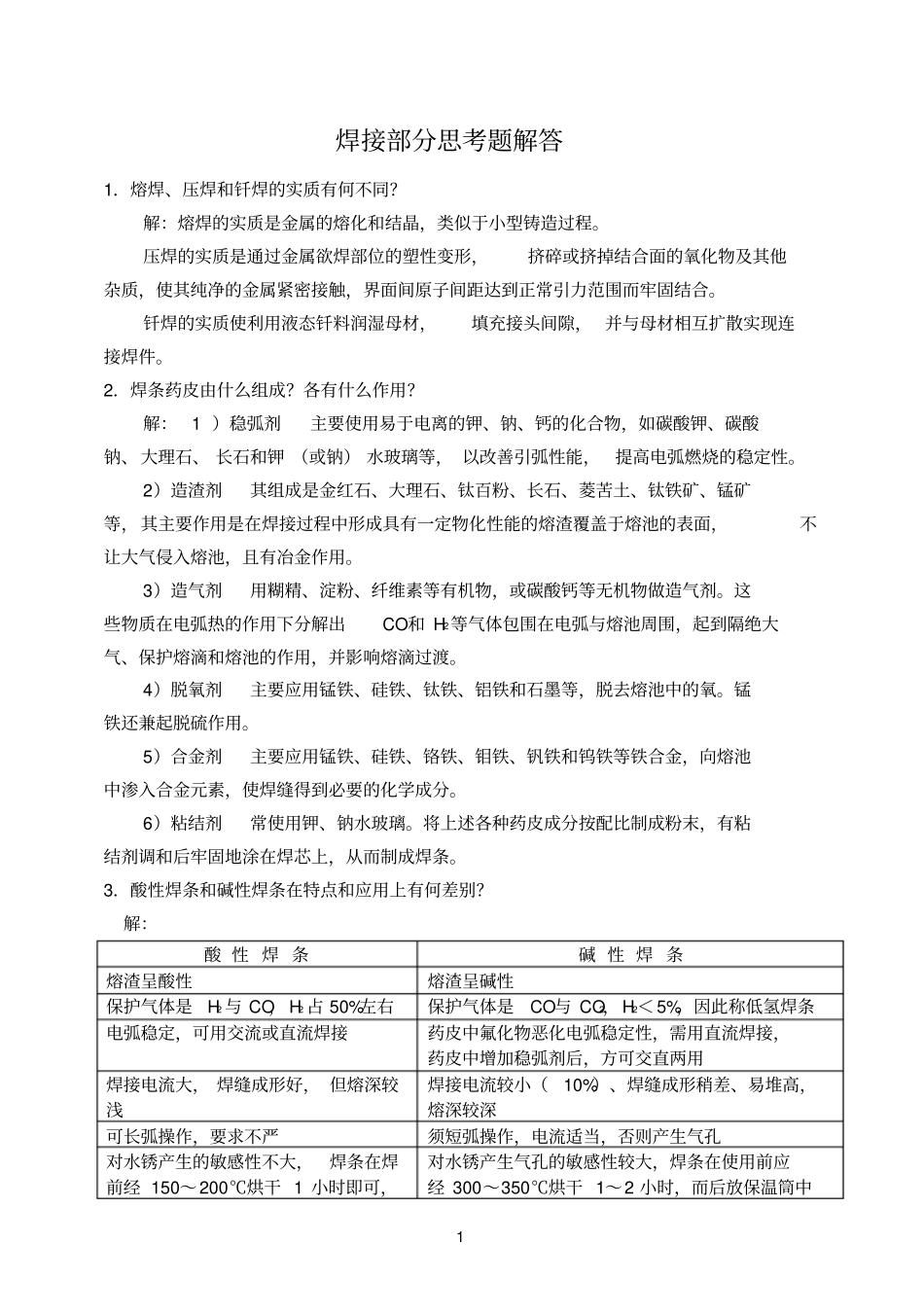

1 焊接部分思考题解答1．熔焊、压焊和钎焊的实质有何不同？解：熔焊的实质是金属的熔化和结晶，类似于小型铸造过程。压焊的实质是通过金属欲焊部位的塑性变形，挤碎或挤掉结合面的氧化物及其他杂质，使其纯净的金属紧密接触，界面间原子间距达到正常引力范围而牢固结合。钎焊的实质使利用液态钎料润湿母材，填充接头间隙， 并与母材相互扩散实现连接焊件。2．焊条药皮由什么组成？各有什么作用？解： 1 ）稳弧剂主要使用易于电离的钾、钠、钙的化合物，如碳酸钾、碳酸钠、大理石、 长石和钾 （或钠） 水玻璃等， 以改善引弧性能，提高电弧燃烧的稳定性。2）造渣剂其组成是金红石、大理石、钛百粉、长石、菱苦土、钛铁矿、锰矿等，其主要作用是在焊接过程中形成具有一定物化性能的熔渣覆盖于熔池的表面，不让大气侵入熔池，且有冶金作用。3）造气剂用糊精、淀粉、纤维素等有机物，或碳酸钙等无机物做造气剂。这些物质在电弧热的作用下分解出CO和 H2等气体包围在电弧与熔池周围，起到隔绝大气、保护熔滴和熔池的作用，并影响熔滴过渡。4）脱氧剂主要应用锰铁、硅铁、钛铁、铝铁和石墨等，脱去熔池中的氧。锰铁还兼起脱硫作用。5）合金剂主要应用锰铁、硅铁、铬铁、钼铁、钒铁和钨铁等铁合金，向熔池中渗入合金元素，使焊缝得到必要的化学成分。6）粘结剂常使用钾、钠水玻璃。将上述各种药皮成分按配比制成粉末，有粘结剂调和后牢固地涂在焊芯上，从而制成焊条。3．酸性焊条和碱性焊条在特点和应用上有何差别？解：酸 性 焊 条碱 性 焊 条熔渣呈酸性熔渣呈碱性保护气体是H2 与 CO， H2 占 50%左右保护气体是CO与 CO2，H2＜5%，因此称低氢焊条电弧稳定，可用交流或直流焊接药皮中氟化物恶化电弧稳定性，需用直流焊接，药皮中增加稳弧剂后，方可交直两用焊接电流大， 焊缝成形好， 但熔深较浅焊接电流较小（10%）、焊缝成形稍差、易堆高，熔深较深可长弧操作，要求不严须短弧操作，电流适当，否则产生气孔对水锈产生的敏感性不大，焊条在焊前经 150～200℃烘干 1 小时即可，对水锈产生气孔的敏感性较大，焊条在使用前应经 300～350℃烘干 1～2 小时，而后放保温筒中2 若不吸潮，可不烘干保存使用熔渣呈玻璃状，易脱渣熔渣呈结晶状，坡口第一层脱渣较困难焊接时烟尘较少焊接时烟尘稍多，产生HF 有读性气体，应加强通风药皮成分氧化性强、易腐蚀有用合金，合金元素过渡性差药皮成分有还原性、合金烧蚀少，合金元素过渡效果...
